6.5 Nähantrieb an das Netz anschließen
6.6

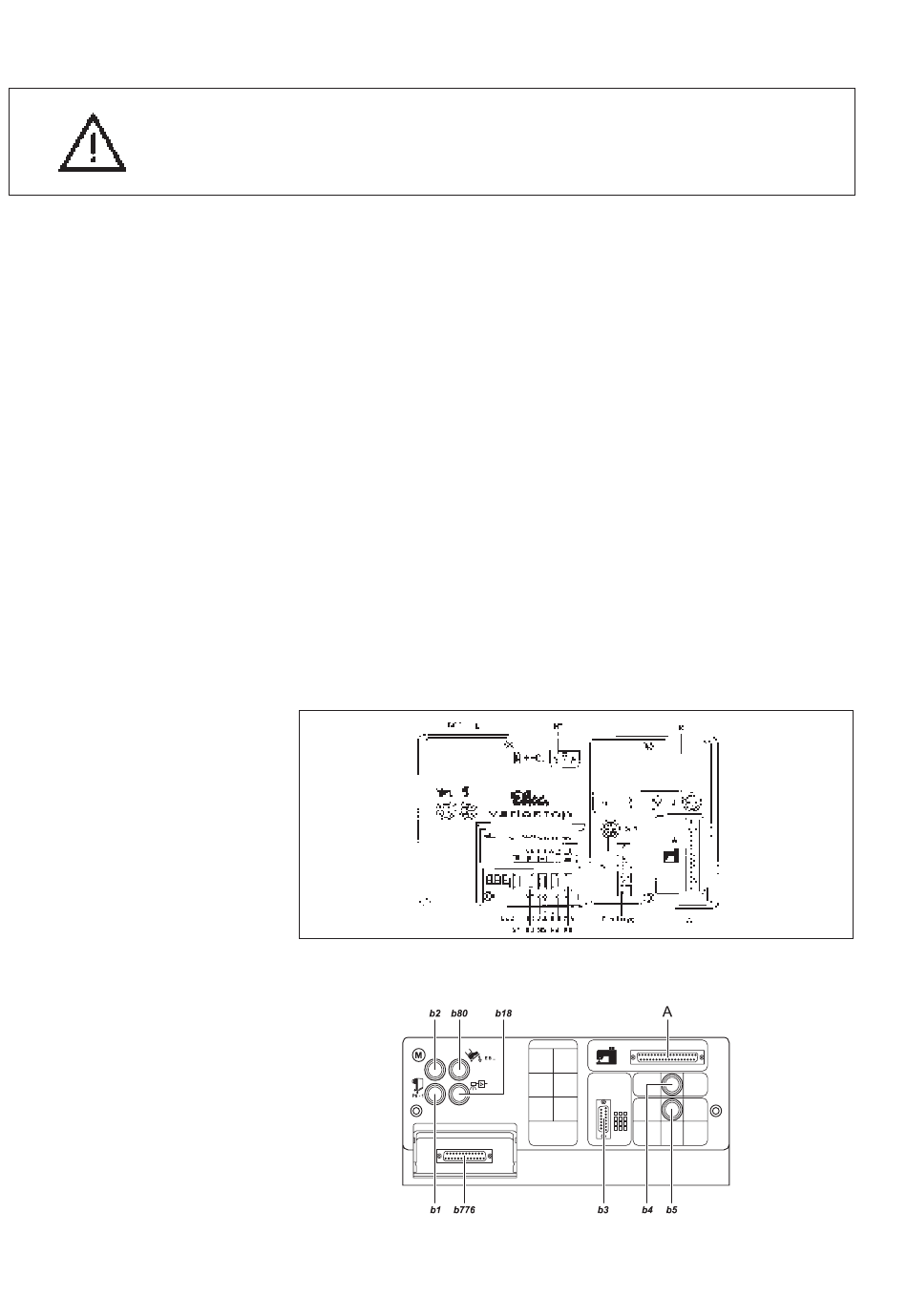

Anschlussbuchsen der Antriebssteuerungen

20
Achtung!
Der Anschluss der Nähmaschine an das Netz muß über eine
Steckverbindung erfolgen!
Kupplungsmotoren und Kupplungspositionierantriebe werden an
Drehstrom 3 x 380 - 415V 50/60Hz oder 3 x 220 - 240V 50/60Hz
angeschlossen. (Siehe Tabellen im Kapitel 4.3)
Der Anschluss erfolgt entsprechend der Anschlusspläne 9800 169002
B bzw. 9800 129002 B.
Der Gleichstrompositionierantrieb wird mit Einphasenwechselstrom
von 190 - 240V 50/60Hz betrieben. Der Anschlusserfolgt entsprechend
dem Anschlussplan 9800 139001 B
Bei einem Anschluss an ein Drehstromnetz von 3x380V, 3x400V oder
3x415V wird der Nähantrieb an eine Phase und an den Nullleiter
angeschlossen.
Bei einem Anschluss an ein Drehstromnetz von 3x200V, 3x220V,
3x230V oder 3x240V wird der Nähantrieb an zwei Phasen
angeschlossen.
Wenn mehrere Gleichstrompositionierantriebe an ein Drehstromnetz
angeschlossen werden, sollten die Anschlüsse auf alle Phasen
gleichmäßig verteilt werden, um eine Überlastung einer Phase zu
vermeiden.
Steuerung 6F82FA
Steuerung DA82GA
