6. Nähantrieb anschließen
6.1 Nähantrieb an das Netz anschließen
6.1.1 Kupplungsmotor anschließen
6.2 Nähleuchte montieren (Zusatzausstattung)

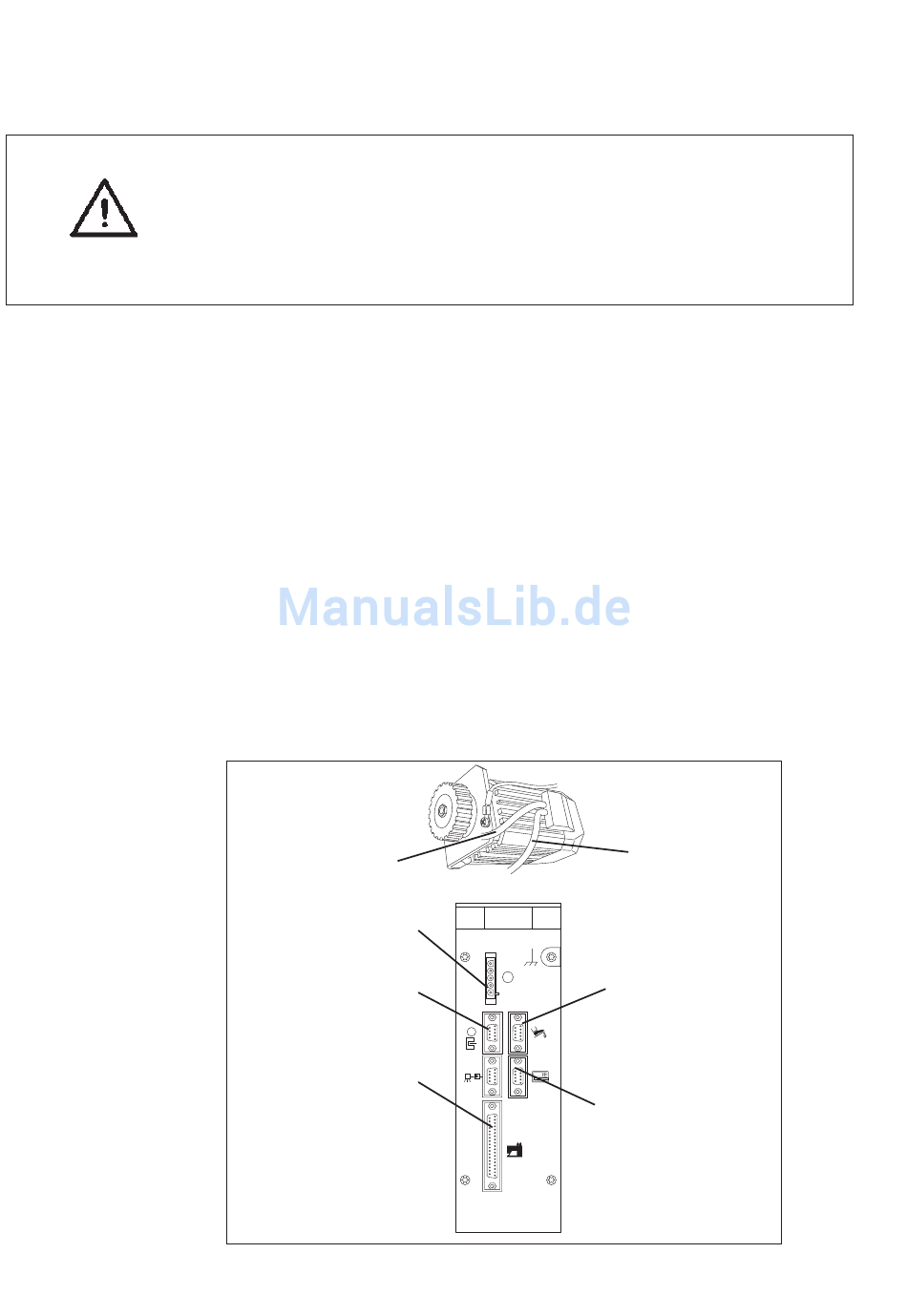

6.3 Steuerung DA220C anschließen
14
ACHTUNG !
Alle Arbeiten an der elektrischen Ausrüstung der Spezialnähmaschine
dürfen nur von Elektrofachkräften oder entsprechend unterwiesenen
Personen durchgeführt werden.
Der Netzstecker muss herausgezogen sein!
Die dem Nähantrieb beiliegende Betriebsanleitung des
Herstellers ist unbedingt zu beachten!
–
Anschlusskabel vom Hauptschalter durch den Kabelkanal zum
Nähantrieb verlegen und am Nähantrieb anschließen.
Siehe Anschlussplan 9800 169002 B (im Anschlusspaket) oder
Schaltbild am Kupplungsmotor.
–
Netzkabel vom Hauptschalter durch den Kabelkanal nach hinten
verlegen und mit der Zugentlastung befestigen.
Siehe Anleitung 0791 100700.
2
B41
B2
A
1
B 4 1
M
B80
B 2
B 8 0
M
E B . . .
B 1 8
B 7 7 6
L S M . . .
V 8 . .
B776
A
