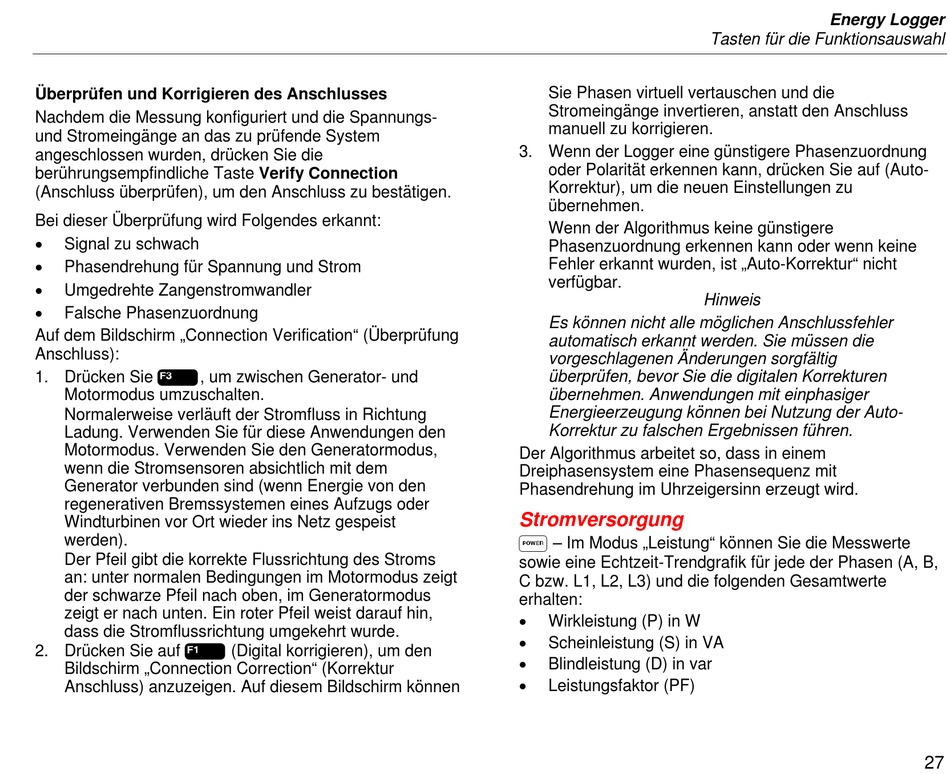

Überprüfen und Korrigieren des Anschlusses
Nachdem die Messung konfiguriert und die Spannungs-
und Stromeingänge an das zu prüfende System
angeschlossen wurden, drücken Sie die
berührungsempfindliche Taste Verify Connection
(Anschluss überprüfen), um den Anschluss zu bestätigen.
Bei dieser Überprüfung wird Folgendes erkannt:
•
Signal zu schwach
•
Phasendrehung für Spannung und Strom
•
Umgedrehte Zangenstromwandler
•
Falsche Phasenzuordnung
Auf dem Bildschirm „Connection Verification" (Überprüfung
Anschluss):
1. Drücken Sie , um zwischen Generator- und
Motormodus umzuschalten.
Normalerweise verläuft der Stromfluss in Richtung
Ladung. Verwenden Sie für diese Anwendungen den
Motormodus. Verwenden Sie den Generatormodus,
wenn die Stromsensoren absichtlich mit dem
Generator verbunden sind (wenn Energie von den
regenerativen Bremssystemen eines Aufzugs oder
Windturbinen vor Ort wieder ins Netz gespeist
werden).
Der Pfeil gibt die korrekte Flussrichtung des Stroms
an: unter normalen Bedingungen im Motormodus zeigt
der schwarze Pfeil nach oben, im Generatormodus
zeigt er nach unten. Ein roter Pfeil weist darauf hin,
dass die Stromflussrichtung umgekehrt wurde.
2. Drücken Sie auf (Digital korrigieren), um den
Bildschirm „Connection Correction" (Korrektur
Anschluss) anzuzeigen. Auf diesem Bildschirm können
Sie Phasen virtuell vertauschen und die
Stromeingänge invertieren, anstatt den Anschluss
manuell zu korrigieren.
3. Wenn der Logger eine günstigere Phasenzuordnung
oder Polarität erkennen kann, drücken Sie auf (Auto-
Korrektur), um die neuen Einstellungen zu
übernehmen.
Wenn der Algorithmus keine günstigere
Phasenzuordnung erkennen kann oder wenn keine
Fehler erkannt wurden, ist „Auto-Korrektur" nicht
verfügbar.
Es können nicht alle möglichen Anschlussfehler
automatisch erkannt werden. Sie müssen die
vorgeschlagenen Änderungen sorgfältig
überprüfen, bevor Sie die digitalen Korrekturen
übernehmen. Anwendungen mit einphasiger
Energieerzeugung können bei Nutzung der Auto-
Korrektur zu falschen Ergebnissen führen.
Der Algorithmus arbeitet so, dass in einem
Dreiphasensystem eine Phasensequenz mit
Phasendrehung im Uhrzeigersinn erzeugt wird.
Stromversorgung
– Im Modus „Leistung" können Sie die Messwerte
sowie eine Echtzeit-Trendgrafik für jede der Phasen (A, B,
C bzw. L1, L2, L3) und die folgenden Gesamtwerte
erhalten:
•
Wirkleistung (P) in W
•
Scheinleistung (S) in VA
•
Blindleistung (D) in var
•
Leistungsfaktor (PF)
Energy Logger
Tasten für die Funktionsauswahl
Hinweis
27
