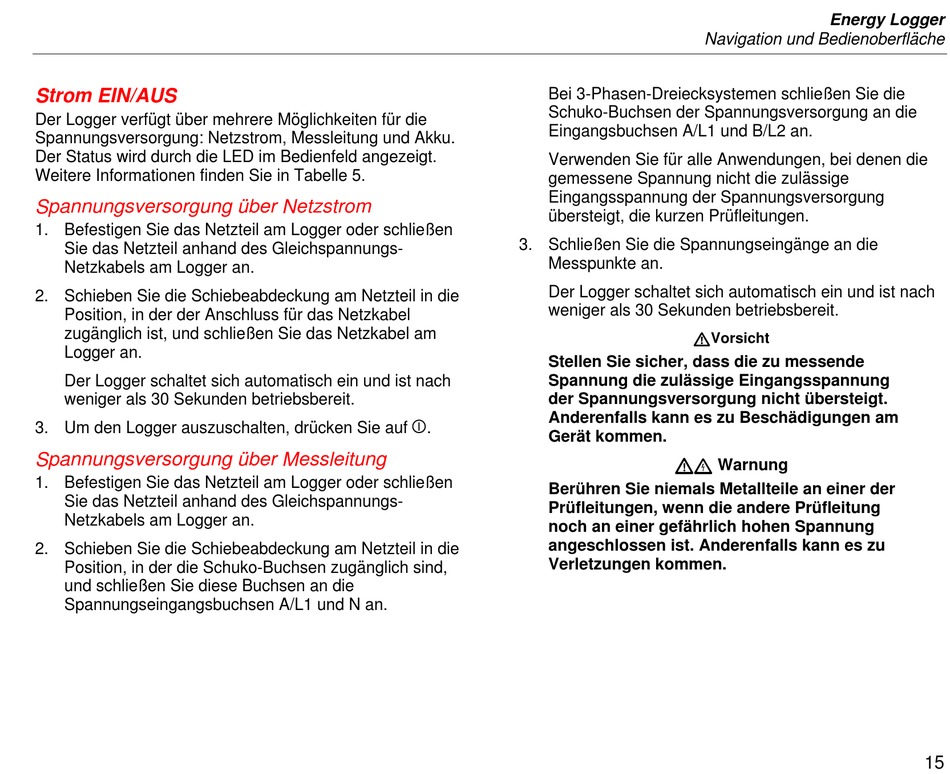

Strom EIN/AUS
Der Logger verfügt über mehrere Möglichkeiten für die
Spannungsversorgung: Netzstrom, Messleitung und Akku.
Der Status wird durch die LED im Bedienfeld angezeigt.
Weitere Informationen finden Sie in Tabelle 5.
Spannungsversorgung über Netzstrom
1. Befestigen Sie das Netzteil am Logger oder schließen
Sie das Netzteil anhand des Gleichspannungs-
Netzkabels am Logger an.
2. Schieben Sie die Schiebeabdeckung am Netzteil in die
Position, in der der Anschluss für das Netzkabel
zugänglich ist, und schließen Sie das Netzkabel am
Logger an.
Der Logger schaltet sich automatisch ein und ist nach
weniger als 30 Sekunden betriebsbereit.
3. Um den Logger auszuschalten, drücken Sie auf .
Spannungsversorgung über Messleitung
1. Befestigen Sie das Netzteil am Logger oder schließen
Sie das Netzteil anhand des Gleichspannungs-
Netzkabels am Logger an.
2. Schieben Sie die Schiebeabdeckung am Netzteil in die
Position, in der die Schuko-Buchsen zugänglich sind,
und schließen Sie diese Buchsen an die
Spannungseingangsbuchsen A/L1 und N an.
Bei 3-Phasen-Dreiecksystemen schließen Sie die
Schuko-Buchsen der Spannungsversorgung an die
Eingangsbuchsen A/L1 und B/L2 an.
Verwenden Sie für alle Anwendungen, bei denen die
gemessene Spannung nicht die zulässige
Eingangsspannung der Spannungsversorgung
übersteigt, die kurzen Prüfleitungen.
3. Schließen Sie die Spannungseingänge an die
Messpunkte an.
Der Logger schaltet sich automatisch ein und ist nach
weniger als 30 Sekunden betriebsbereit.
Vorsicht
Stellen Sie sicher, dass die zu messende
Spannung die zulässige Eingangsspannung
der Spannungsversorgung nicht übersteigt.
Anderenfalls kann es zu Beschädigungen am
Gerät kommen.
Warnung
Berühren Sie niemals Metallteile an einer der
Prüfleitungen, wenn die andere Prüfleitung
noch an einer gefährlich hohen Spannung
angeschlossen ist. Anderenfalls kann es zu
Verletzungen kommen.
Energy Logger
Navigation und Bedienoberfläche
15
