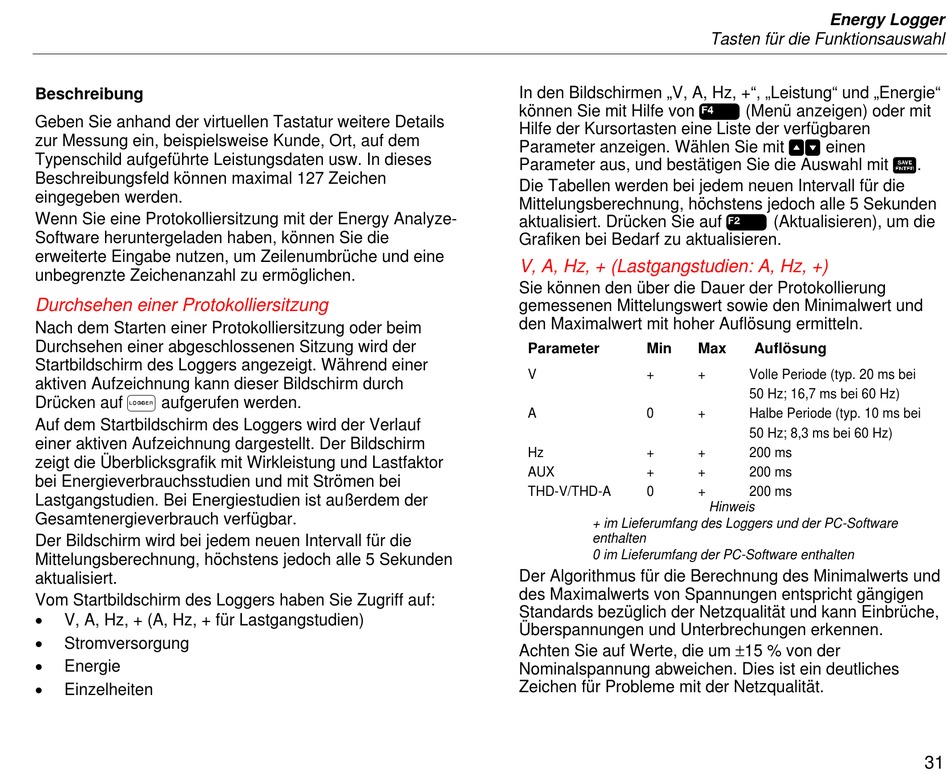

Fluke 1730 Bedienungsanleitung Seite 39

Beschreibung
Geben Sie anhand der virtuellen Tastatur weitere Details
zur Messung ein, beispielsweise Kunde, Ort, auf dem
Typenschild aufgeführte Leistungsdaten usw. In dieses
Beschreibungsfeld können maximal 127 Zeichen
eingegeben werden.
Wenn Sie eine Protokolliersitzung mit der Energy Analyze-
Software heruntergeladen haben, können Sie die
erweiterte Eingabe nutzen, um Zeilenumbrüche und eine
unbegrenzte Zeichenanzahl zu ermöglichen.
Durchsehen einer Protokolliersitzung
Nach dem Starten einer Protokolliersitzung oder beim
Durchsehen einer abgeschlossenen Sitzung wird der
Startbildschirm des Loggers angezeigt. Während einer
aktiven Aufzeichnung kann dieser Bildschirm durch
Drücken auf  aufgerufen werden.
Auf dem Startbildschirm des Loggers wird der Verlauf
einer aktiven Aufzeichnung dargestellt. Der Bildschirm
zeigt die Überblicksgrafik mit Wirkleistung und Lastfaktor
bei Energieverbrauchsstudien und mit Strömen bei
Lastgangstudien. Bei Energiestudien ist außerdem der
Gesamtenergieverbrauch verfügbar.
Der Bildschirm wird bei jedem neuen Intervall für die
Mittelungsberechnung, höchstens jedoch alle 5 Sekunden
aktualisiert.
Vom Startbildschirm des Loggers haben Sie Zugriff auf:
•
V, A, Hz, + (A, Hz, + für Lastgangstudien)
•
Stromversorgung
•
Energie
•
Einzelheiten
In den Bildschirmen „V, A, Hz, +", „Leistung" und „Energie"
können Sie mit Hilfe von  (Menü anzeigen) oder mit
Hilfe der Kursortasten eine Liste der verfügbaren
Parameter anzeigen. Wählen Sie mit  einen
Parameter aus, und bestätigen Sie die Auswahl mit .
Die Tabellen werden bei jedem neuen Intervall für die
Mittelungsberechnung, höchstens jedoch alle 5 Sekunden
aktualisiert. Drücken Sie auf  (Aktualisieren), um die
Grafiken bei Bedarf zu aktualisieren.
V, A, Hz, + (Lastgangstudien: A, Hz, +)
Sie können den über die Dauer der Protokollierung
gemessenen Mittelungswert sowie den Minimalwert und
den Maximalwert mit hoher Auflösung ermitteln.
Parameter Min Max
V + +
A 0 +
Hz + +
AUX + +
THD-V/THD-A 0 +
+ im Lieferumfang des Loggers und der PC-Software
enthalten
0 im Lieferumfang der PC-Software enthalten
Der Algorithmus für die Berechnung des Minimalwerts und
des Maximalwerts von Spannungen entspricht gängigen
Standards bezüglich der Netzqualität und kann Einbrüche,
Überspannungen und Unterbrechungen erkennen.
Achten Sie auf Werte, die um ±15 % von der
Nominalspannung abweichen. Dies ist ein deutliches
Zeichen für Probleme mit der Netzqualität.
Energy Logger
Tasten für die Funktionsauswahl
Auflösung
Volle Periode (typ. 20 ms bei
50 Hz; 16,7 ms bei 60 Hz)
Halbe Periode (typ. 10 ms bei
50 Hz; 8,3 ms bei 60 Hz)
200 ms
200 ms
200 ms
Hinweis
31
