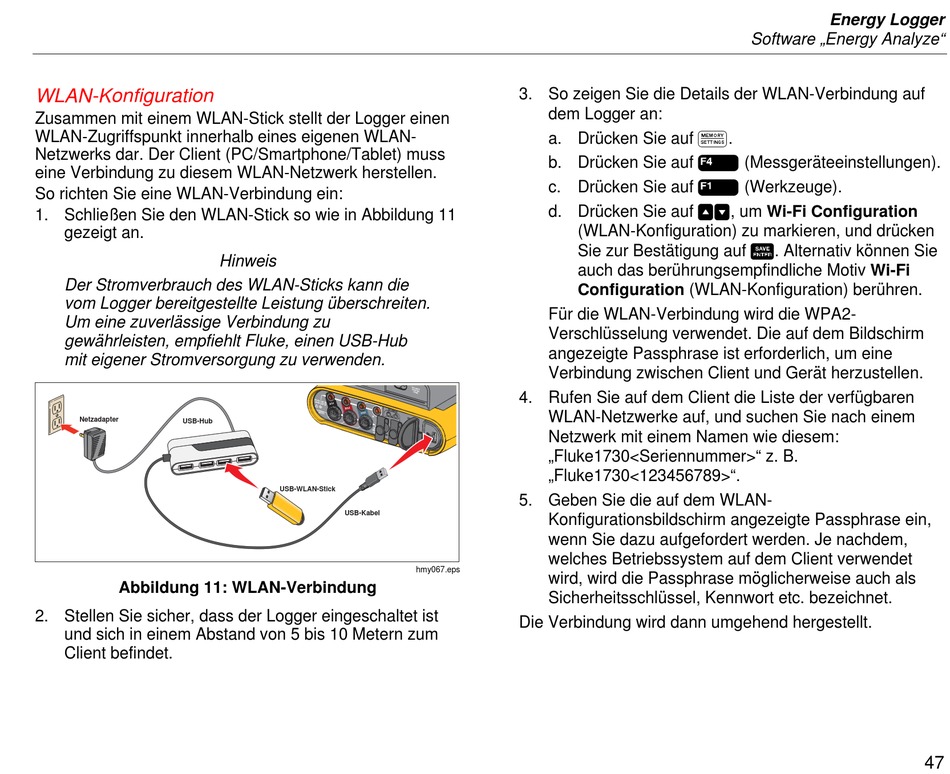

WLAN-Konfiguration

Zusammen mit einem WLAN-Stick stellt der Logger einen
WLAN-Zugriffspunkt innerhalb eines eigenen WLAN-
Netzwerks dar. Der Client (PC/Smartphone/Tablet) muss
eine Verbindung zu diesem WLAN-Netzwerk herstellen.
So richten Sie eine WLAN-Verbindung ein:
1. Schließen Sie den WLAN-Stick so wie in Abbildung 11
gezeigt an.
Der Stromverbrauch des WLAN-Sticks kann die
vom Logger bereitgestellte Leistung überschreiten.
Um eine zuverlässige Verbindung zu
gewährleisten, empfiehlt Fluke, einen USB-Hub
mit eigener Stromversorgung zu verwenden.
Netzadapter
USB-Hub
Abbildung 11: WLAN-Verbindung
2. Stellen Sie sicher, dass der Logger eingeschaltet ist
und sich in einem Abstand von 5 bis 10 Metern zum
Client befindet.
Hinweis
USB-WLAN-Stick
USB-Kabel
3. So zeigen Sie die Details der WLAN-Verbindung auf
dem Logger an:
a. Drücken Sie auf .
b. Drücken Sie auf  (Messgeräteeinstellungen).
c. Drücken Sie auf  (Werkzeuge).
d. Drücken Sie auf , um Wi-Fi Configuration
(WLAN-Konfiguration) zu markieren, und drücken
Sie zur Bestätigung auf . Alternativ können Sie
auch das berührungsempfindliche Motiv Wi-Fi
Configuration (WLAN-Konfiguration) berühren.
Für die WLAN-Verbindung wird die WPA2-
Verschlüsselung verwendet. Die auf dem Bildschirm
angezeigte Passphrase ist erforderlich, um eine
Verbindung zwischen Client und Gerät herzustellen.
4. Rufen Sie auf dem Client die Liste der verfügbaren
WLAN-Netzwerke auf, und suchen Sie nach einem
Netzwerk mit einem Namen wie diesem:
„Fluke1730<Seriennummer>" z. B.
„Fluke1730<123456789>".
5. Geben Sie die auf dem WLAN-
Konfigurationsbildschirm angezeigte Passphrase ein,
wenn Sie dazu aufgefordert werden. Je nachdem,
welches Betriebssystem auf dem Client verwendet
hmy067.eps
wird, wird die Passphrase möglicherweise auch als
Sicherheitsschlüssel, Kennwort etc. bezeichnet.
Die Verbindung wird dann umgehend hergestellt.
Energy Logger
Software „Energy Analyze"
47
