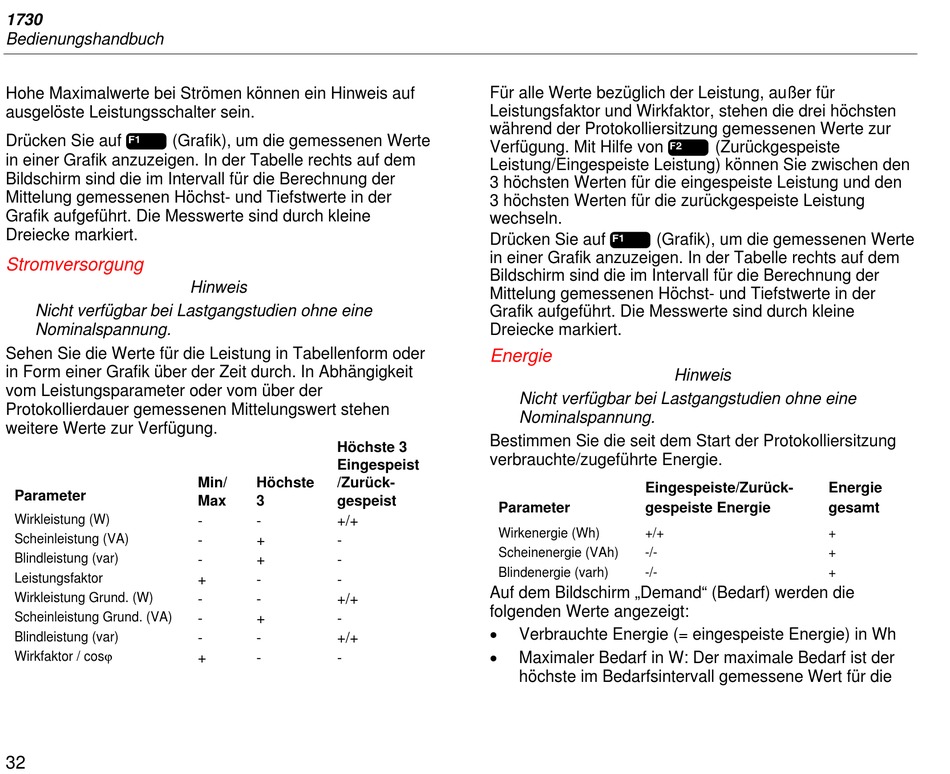

1730
Bedienungshandbuch
Hohe Maximalwerte bei Strömen können ein Hinweis auf
ausgelöste Leistungsschalter sein.
Drücken Sie auf (Grafik), um die gemessenen Werte
in einer Grafik anzuzeigen. In der Tabelle rechts auf dem
Bildschirm sind die im Intervall für die Berechnung der
Mittelung gemessenen Höchst- und Tiefstwerte in der
Grafik aufgeführt. Die Messwerte sind durch kleine
Dreiecke markiert.
Stromversorgung
Nicht verfügbar bei Lastgangstudien ohne eine
Nominalspannung.
Sehen Sie die Werte für die Leistung in Tabellenform oder
in Form einer Grafik über der Zeit durch. In Abhängigkeit
vom Leistungsparameter oder vom über der
Protokollierdauer gemessenen Mittelungswert stehen
weitere Werte zur Verfügung.
Parameter
Wirkleistung (W)
Scheinleistung (VA)
Blindleistung (var)
Leistungsfaktor
Wirkleistung Grund. (W)
Scheinleistung Grund. (VA)
Blindleistung (var)
Wirkfaktor / cosϕ
32
Hinweis
Höchste 3
Eingespeist
Min/
Höchste
/Zurück-
Max
3
gespeist
-
-
+/+
-
+
-
-
+
-
+
-
-
-
-
+/+
-
+
-
-
-
+/+
+
-
-
Für alle Werte bezüglich der Leistung, außer für
Leistungsfaktor und Wirkfaktor, stehen die drei höchsten
während der Protokolliersitzung gemessenen Werte zur
Verfügung. Mit Hilfe von (Zurückgespeiste
Leistung/Eingespeiste Leistung) können Sie zwischen den
3 höchsten Werten für die eingespeiste Leistung und den
3 höchsten Werten für die zurückgespeiste Leistung
wechseln.
Drücken Sie auf (Grafik), um die gemessenen Werte
in einer Grafik anzuzeigen. In der Tabelle rechts auf dem
Bildschirm sind die im Intervall für die Berechnung der
Mittelung gemessenen Höchst- und Tiefstwerte in der
Grafik aufgeführt. Die Messwerte sind durch kleine
Dreiecke markiert.
Energie
Nicht verfügbar bei Lastgangstudien ohne eine
Nominalspannung.
Bestimmen Sie die seit dem Start der Protokolliersitzung
verbrauchte/zugeführte Energie.
Eingespeiste/Zurück-
Parameter
gespeiste Energie
Wirkenergie (Wh)
+/+
Scheinenergie (VAh)
-/-
Blindenergie (varh)
-/-
Auf dem Bildschirm „Demand" (Bedarf) werden die
folgenden Werte angezeigt:
•
Verbrauchte Energie (= eingespeiste Energie) in Wh
•
Maximaler Bedarf in W: Der maximale Bedarf ist der
höchste im Bedarfsintervall gemessene Wert für die
Hinweis
Energie
gesamt
+
+
+
