Studienart
Wählen Sie entsprechend der Anwendung „Load Study"
(Lastgangstudie) oder „Energy Study"
(Energieverbrauchsstudie) aus.
•
Energieverbrauchsstudie: Wählen Sie diese
Studienart aus, wenn Werte zu Leistung und Energie,
einschließlich Wirkleistung (W) und Leistungsfaktor
benötigt werden.
•
Lastgangstudie: Bei einigen Anwendungen ist es nur
erforderlich, die Stromstärke der Verbindung zum zu
messenden Punkt zu ermitteln.
Typische Anwendungen sind:
Überprüfen der Belastbarkeit des Stromkreises vor
-
dem Hinzufügen zusätzlicher Lasten
Erkennen von Situationen, die zu einem
-
Überschreiten der zulässigen Last führen können
Optional kann eine Nominalspannung konfiguriert
werden, um Messwerte zu Pseudo-Scheinleistungen
zu erhalten.
Topologie (Verteilungssysteme)
Wählen Sie das entsprechende System aus. Am Logger
wird ein Anschlussschaltbild für die
Spannungsprüfleitungen und die Stromsensoren
angezeigt.
Unter (Anschlussschaltbild) im Menü Change
Configuration (Konfiguration ändern) ist außerdem ein
Schaltbild verfügbar. Beispiele für diese Schaltbilder sind
auf den folgenden Seiten dargestellt.

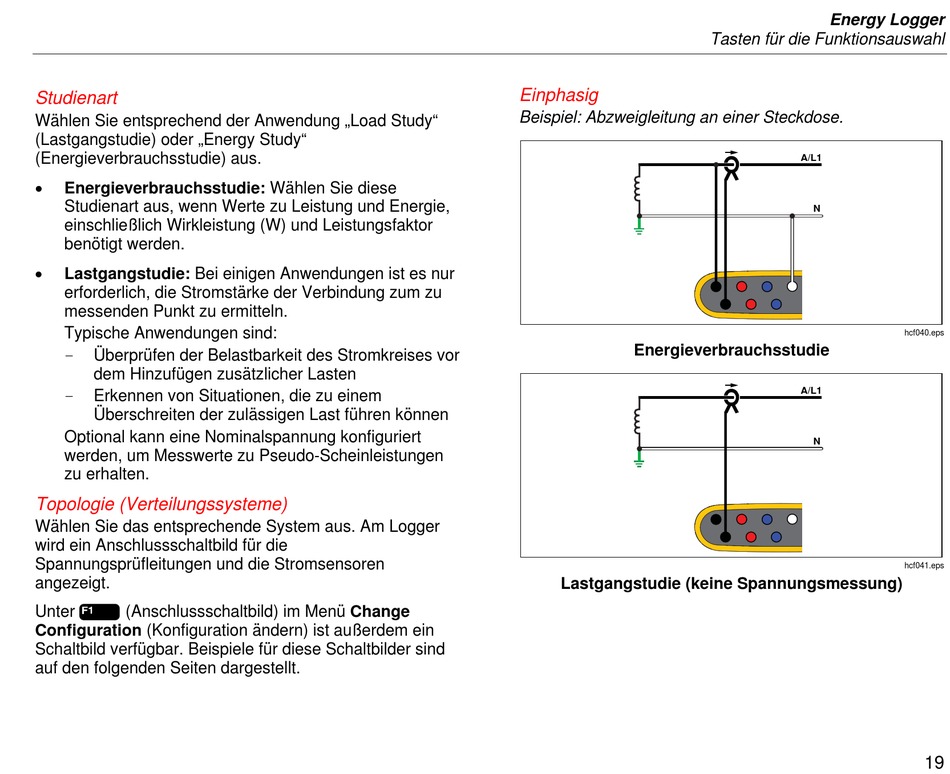

Einphasig
Beispiel: Abzweigleitung an einer Steckdose.
Energieverbrauchsstudie
Lastgangstudie (keine Spannungsmessung)
Energy Logger
Tasten für die Funktionsauswahl
A/L1
N
A/L1
N
hcf040.eps
hcf041.eps
19
