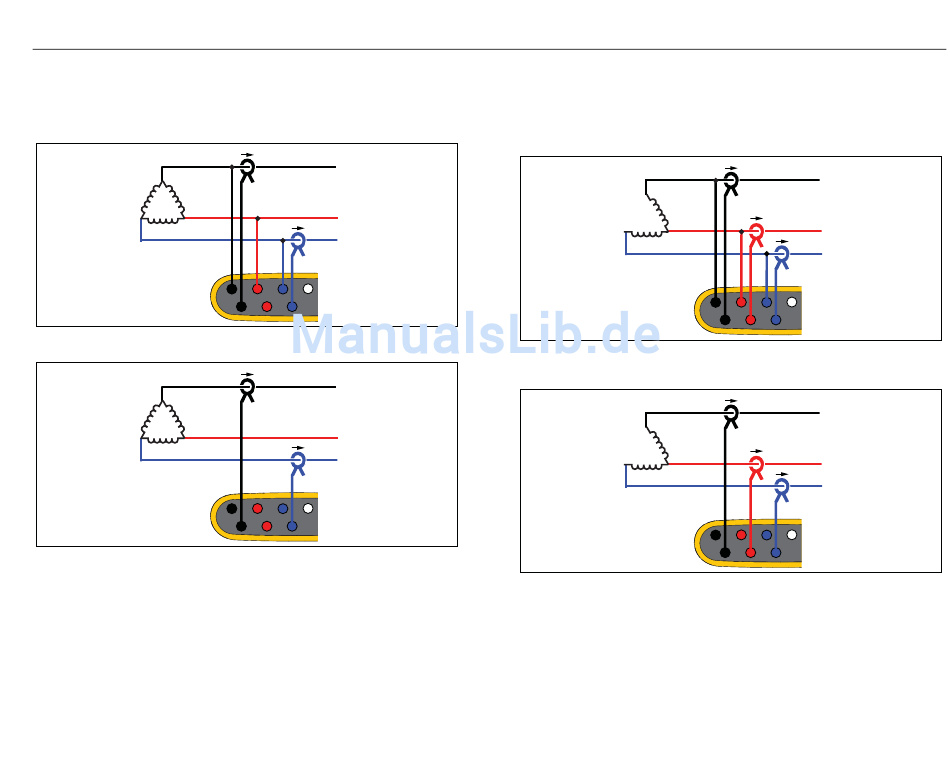

2-Element Dreieck (Aron/Blondel)
Beispiel: Blondel- oder Aron-Schaltung, vereinfacht den
Anschluss, da nur zwei Stromsensoren verwendet werden.
Energieverbrauchsstudie
Lastgangstudie (keine Spannungsmessung)
Stellen Sie sicher, dass der Strompfeil am Sensor in
Richtung der Last zeigt, damit positive Werte für die Leistung
ermittelt werden. Die Ausrichtung des Stromsensors kann
auf dem Bildschirm „Connection Verification" (Überprüfung
Anschluss) digital berichtigt werden.
A/L1
B/L2
C/L3
A/L1
B/L2
C/L3
Hinweis
Dreileitersystem Dreieck mit offenem
Dreieckschenkel („Open Leg")
Beispiel: Eine Wicklungsvariante für Netztransformatoren.
hcf055.eps
hcf056.eps
Lastgangstudie (keine Spannungsmessung)
Tasten für die Funktionsauswahl
A/L1
B/L2
C/L3
Energieverbrauchsstudie
A/L1
B/L2
C/L3
Energy Logger
hcf053.eps
hcf054.eps
23
