1730
Bedienungshandbuch

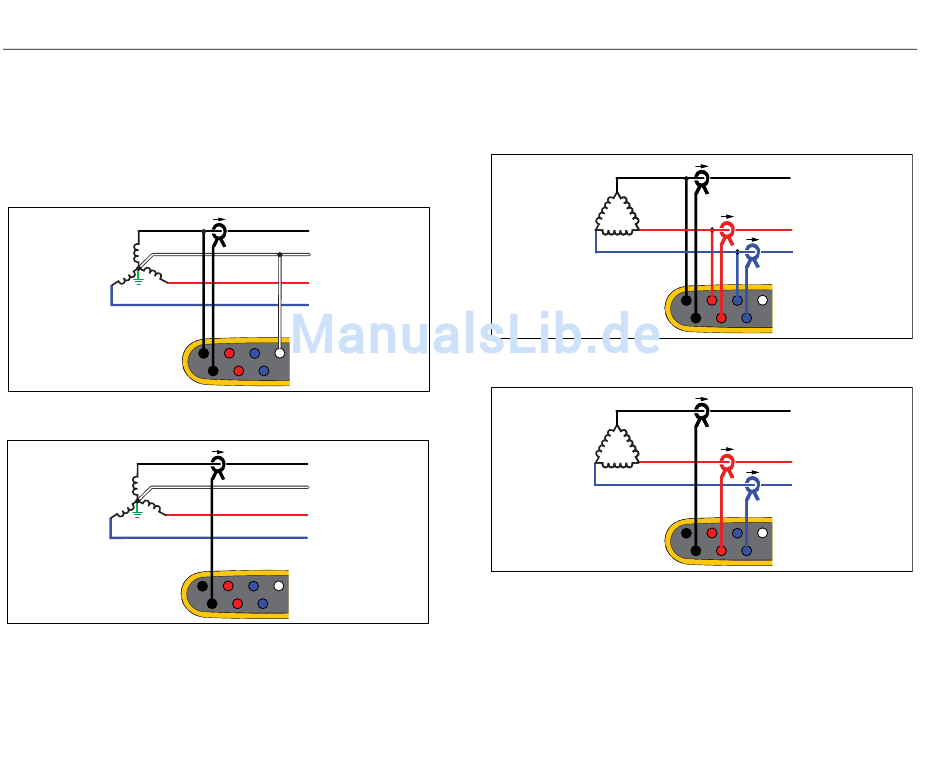

Vierleitersystem symmetrisch
Beispiel: Bei symmetrischen Lasten wie beispielsweise
Motoren kann der Anschluss vereinfacht werden, indem
nur eine der Phasen gemessen wird. Dabei wird davon
ausgegangen, dass die anderen Phasen dieselben
Spannungen/Ströme führen.
Energieverbrauchsstudie
Lastgangstudie (keine Spannungsmessung)
22
A/L1
N
B/L2
C/L3
hcf049.eps
A/L1
N
B/L2
C/L3
hcf050.eps
Dreileitersystem Dreieck
Beispiel: Diese Schaltung wird häufig in industriellen
Umgebungen für Elektromotoren eingesetzt.
Energieverbrauchsstudie
Lastgangstudie (keine Spannungsmessung)
A/L1
A/L1
B/L2
B/L2
C/L3
C/L3
hcf051.eps
A/L1
A/L1
B/L2
B/L2
C/L3
C/L3
hcf052.eps
