Das Display darf während der UPLOAD-, DOWNLOAD- und RESET-
Verfahren NICHT vom Treiber abgenommen werden.
•
Das Parameter-Download ist nicht möglich, falls die Firmware des
Herkunftstreibers nicht mit der Firmware des Zieltreibers kompatibel ist
2.10 Anzeige der Elektroanschlüsse (Display)
Zur Anzeige der Elektroanschlüsse der Fühler und des Treiberventils muss
der Anzeigemodus betreten werden. Siehe Absatz

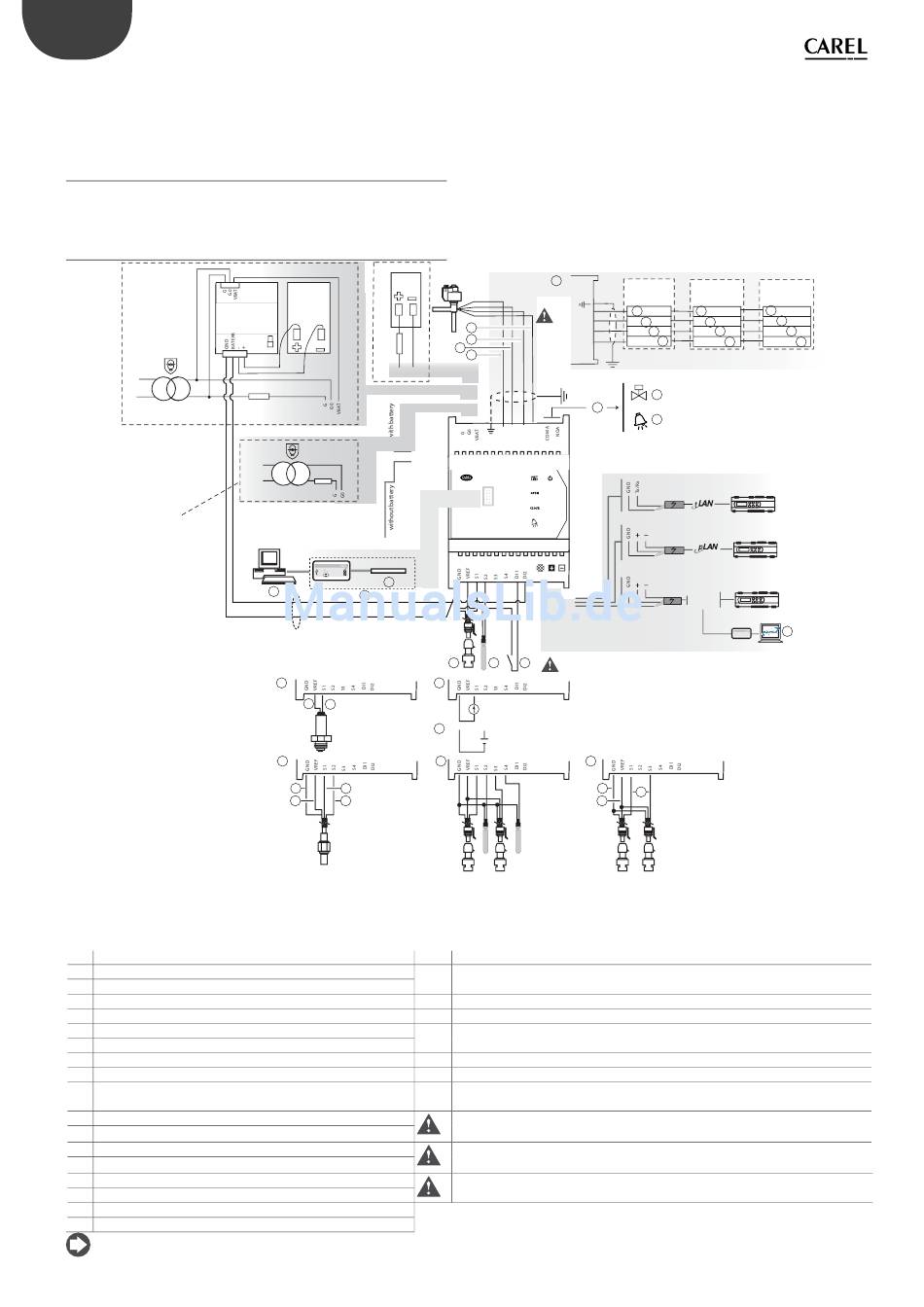

2.11 Allgemeiner Schaltplan
EVD
EVBAT00400
230 Vac
24 Vac
35 VA
TRADRFE240
(*): In Kombination mit Alco EX7- oder EX8-Ventilen ist ein 35-VA-
Transformator (Code TRADRFE240) zu verwenden.
Legende:
1
Grün
2
Gelb
3
Braun
4
Weiß
5
Computer für Konfi guration
6
USB/tLAN-Wandler
7
Adapter
8
Ratiometrischer Druckwandler
9
NTC-Fühler
10
Digitaler Eingang 1 konfi guriert für die Aktivierung der Rege-
lung
11
Potenzialfreier Kontakt (bis 230 Vac)
12
Magnetventil
13
Alarmsignal
14
Rot
15
Schwarz
16
Blau
17
PC für Konfi guration/Überwachung
18 Digitaler Eingang 2 konfi guriert für die Meldung "Batterie leer"
NB: Für die Konfi guration der digitalen Eingänge siehe Abs. 6.3.
"EVD evolution" +0300005DE - rel. 3.0 - 18.06.2010
EVBAT00500
Battery module
4 AT
2 AT
G
G0
2 AT
230 Vac
24 Vac
2 AT
20 VA (*)
EVDCNV00E0
7
5
6
battery discharged of fault signal
B
GND
Tx/Rx
3
4
E
GND
Tx/Rx
1
4
15
14
Fig. 2.k
X
CAREL E
V
H
G
G0
VBAT
1
2
3
4
2
2
4
3
COMA
1
NOA
shield
1
3
2
4
EVD
evolution
GND
Tx/Rx
EVD0000E0*: tLAN version
EVD0000E1*: pLAN version
EVD0000E2*: RS485 version
8
9
10
3
C
GND
Tx/Rx
D
F
G
GND
Tx/Rx
A
Anschluss mit EVBAT200/300
B
Anschluss mit elektronischem Druckfühler (SPK**0000) oder mit piezo-resistivem
Druckwandler (SPKT00**C0)
C
Anschluss als Positionsregler (4...20-mA-Eingang)
D
Anschluss als Positionsregler (0...10-Vdc-Eingang)
E
Anschluss mit kombiniertem Druck-/Temperaturfühler (SPKP00**T0)
F
Anschluss mit Backup-Fühlern (S3, S4)
G
Anschlüsse mit ratiometrischen Druckwandlern (SPKT00**R0)
H
Anschluss an andere Ventiltypen
Die max. Kabellänge für den Anschluss an das Modul EVBAT200/300 beträgt 5 m
1
Das Kabel für den Anschluss an den Ventilmotor muss ein abgeschirmtes Vierleiter-
2
kabel AWG 18/22 mit Lmax= 10 m sein
Alle Schirme der Fühlerkabel an die Faston-Erdklemme anschließen.
3
12
Sporlan
DANFOSS
SEI / SEH / SER
ETS
16
1
1
14
14
4
15
4
15
S
12
11
13
pCO
shield
pCO
shield
pCO
Modbus®
RS485
shield
CVSTDUM0R0
GND
Tx/Rx
1
4
15
ALCO
EX5/6
EX7/8
3
4
15
17
