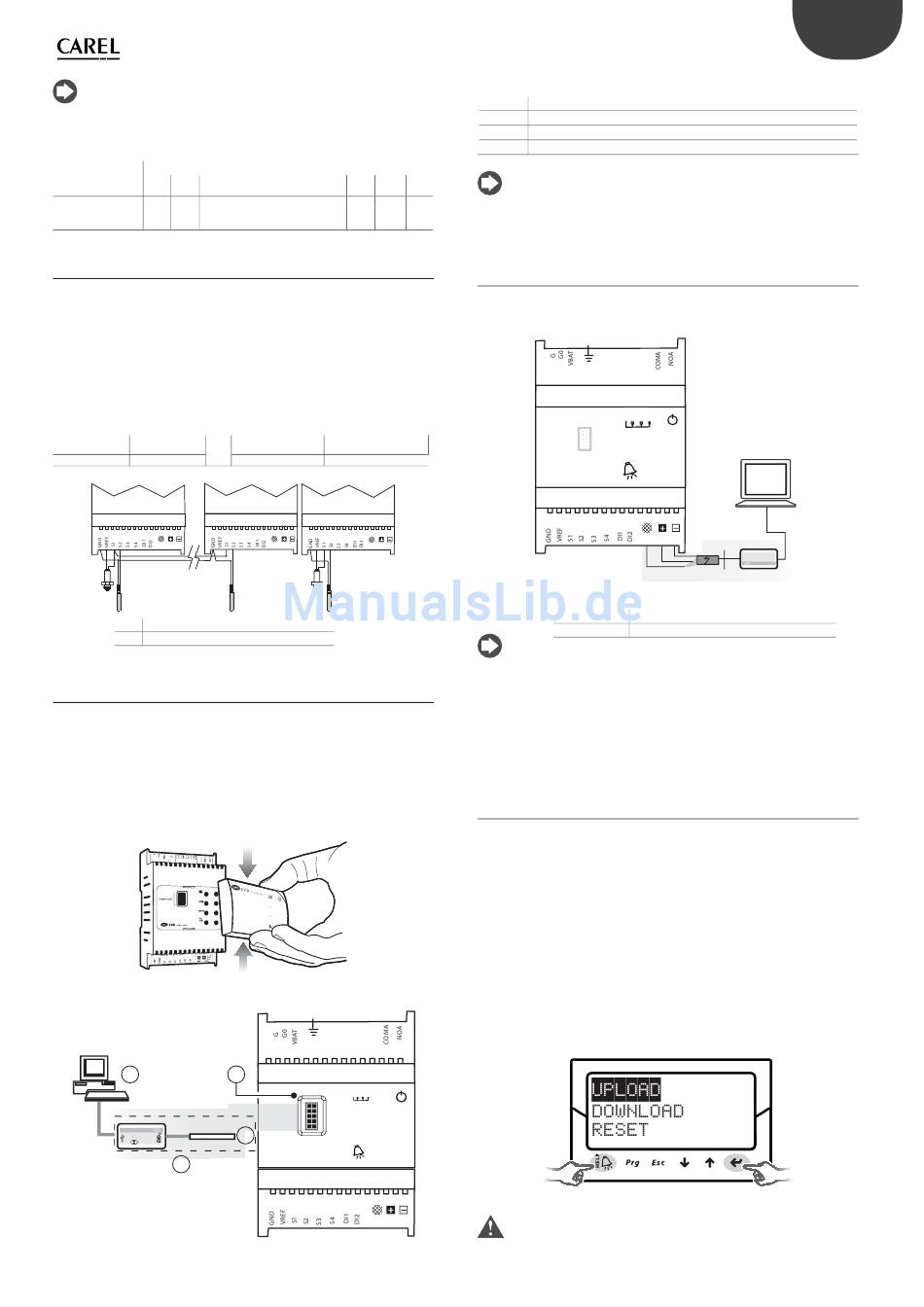

NB: Die Parallel- und Komplementärschaltung ist ausschließlich für
CAREL-Ventile verfügbar, wie in der nachstehenden Tabelle angeführt,
wobei OK bedeutet, dass das Ventil mit allen Kältemitteln zu den
Nennarbeitsdrücken verwendet werden kann.
CAREL-Ventilmodell
E2V*
E3V*
E4V*
Zwei EXV
OK
OK
-E4V85 mit allen Kältemitteln mit
zusammengeschaltet
Ausnahme von R410A
-E4V95 ausschließlich mit R134a
2.6 Gemeinsam verwendeter Druckfühler
Gemeinsam verwendet werden können nur 4...20-mA-Druckfühler
(nicht ratiometrische Druckfühler). Der Fühler kann von max. 5 Treibern
gemeinsam verwendet werden. Im Fall von Verbundanlagen, in denen
die Steuerungen von EVD evolution1 bis EVD evolution5 denselben
Druckfühler verwenden sollen, muss die normale Option für EVD
evolution1 und die Option "Remote" für die anderen Treiber bis zum 5.
gewählt werden. Der Treiber EVD evolution6 hat den anderen Druckfühler
P2 zu verwenden.
BEISPIEL
EVD Evolution1
...
Fühler S1
-0,5...7 barg (P1)
...
EVD Evolution 1
EVD Evolution 5
GND
Tx/Rx
P1
Legende:
P1
Gemeinsam verwendeter Druckfühler
P2
Druckfühler
2.7 Anschluss des USB/tLAN-Wandlers
Verfahren:
•
Auf die Einraststellen der LED-Platinenabdeckung drücken, um diese
abzunehmen.
•
Den Adapter in den seriellen Nebenanschluss stecken.
•
Den Adapter an den Wandler und den Wandler an den Computer
anschließen.
•
Den Treiber versorgen.
Fig. 2.g
4
EVDCNV00E0
3
Fig. 2.h
E5V*
E6V*
NEIN
NEIN
EVD Evolution5
EVD Evolution6
Remote, -0,5...7 barg
-0,5...7 barg (P2)
EVD Evolution 6
GND
Tx/Rx
GND
Tx/Rx
P2
press
press
1
3
2
4
1
NET
OPEN
CLOSE
2
GND
Tx/Rx
Legende:
1
Serieller Nebenanschluss
2
Adapter
3
USB/tLAN-Wandler
4
PC
E7V*
NB: Über den seriellen Nebenanschluss kann die Firmware des
Treibers und Displays per Computer mit dem VPM-Programm konfi guriert
NEIN
und eventuell aktualisiert werden (abrufbar von http://ksa.carel.com).
Siehe Anhang.
2.8 Anschluss des USB/RS485-Wandlers
Nur in den EVD evolution-RS485/Modbus®-Modellen kann der Anschluss
an den Konfi gurations-PC über den USB/RS485-Wandler und den
seriellen Anschluss gemäß nachstehendem Schema erfolgen.
EVD evolution
Analog - Digital Input
Legende:
1
2
NB:
• Über den seriellen Anschluss kann die Firmware des Treibers per
Computer mit dem VPM-Programm konfi guriert und eventuell aktualisiert
werden (abrufbar von http://ksa.carel.com).
• Um Zeit zu sparen, können zur Aktualisierung der Firmware an den PC
bis zu 8 EVD evolution-Treiber gleichzeitig angeschlossen werden (jeder
Treiber muss hierfür eine eindeutige Netzwerk-Adresse besitzen).
2.9 Upload, Download und Reset der
Parameter (Display)
Verfahren:
10.
Gleichzeitig für 5 Sekunden die Help- und Enter-Taste drücken;
11.
es erscheint ein Multiple-Choice-Menü; mit UP/DOWN das
gewünschte Verfahren wählen;
12.
mit ENTER bestätigen;
13.
am Display erscheint ein Bestätigungsfenster, ENTER drücken;
14.
schließlich wird eine Meldung eingeblendet, die besagt, ob das
Verfahren korrekt abgeschlossen wurde oder nicht.
•
UPLOAD:
Das
Herkunftstreibers.
•
DOWNLOAD: Das Display kopiert alle Parameterwerte auf den
Zieltreiber.
•
RESET: Alle Treiberparameter werden auf die Werkseinstellung
zurückgesetzt. Siehe Parametertabelle, Kapitel 8.
Achtung:
•
Die Verfahren müssen bei versorgtem/n Treiber/n ausgeführt werden.
11
1
3
2
4
NET
OPEN
1
CLOSE
Network
GND
Tx/Rx
shield
2
Fig. 2.i
PC für Konfi guration
USB/RS485-Wandler
Display
speichert
alle
Parameterwerte
Fig. 2.j
"EVD evolution" +0300005DE - rel. 3.0 - 18.06.2010
