FR
FRANÇAIS

5.4.9 -SR: Plage d'alimentation

Présent uniquement sur certains modèles.
Indique la plage de la tension d'alimentation détectée. Peut prendre les
valeurs : [110-127] V ou [220-240] V. Si la plage n'a pas été déterminée,
prend la valeur « - - ».
5.4.10 - TE: Affichage de la température du dissipateur

5.5 - Menu Installateur

Depuis le menu principal, garder appuyées simultanément les touches «
MODE » et « SET » et « - » jusqu'à ce que le premier paramètre
du menu installateur s'affiche à l'écran (ou utiliser le menu de sélection en
appuyant sur + ou -). Le menu permet d'afficher et de modifier
les différents paramètres de configuration : la touche MODE permet de
faire défiler les pages du menu, les touches + et - permettent
respectivement d'augmenter et de diminuer la valeur du paramètre en ob-
jet. Pour sortir du menu actuel et revenir au menu principal,
appuyer sur SET.
5.5.1 - RP: Paramétrage de la diminution de pression pour redémarrage
Exprime la diminution de pression par rapport à la valeur de SP qui lance
le redémarrage de la pompe. Par exemple, si la pression de paramétrage
est de 3,0 [bar] et que RP est de 0,5 [bar], le redémarrage se fait à 2,5
[bar]. RP peut être paramétré d'un minimum de 0,1 à un maximum de 1
[bar]. Dans certaines conditions particulières (par exemple lors d'un
point de paramétrage inférieur au RP), il peut être limité automatiquement.
Pour faciliter les opérations de l'utilisateur, la page de paramétrage de RP
affiche également, en la surlignant sous le symbole RP, la
pression effective de redémarrage, comme indiqué à la Figure 17.

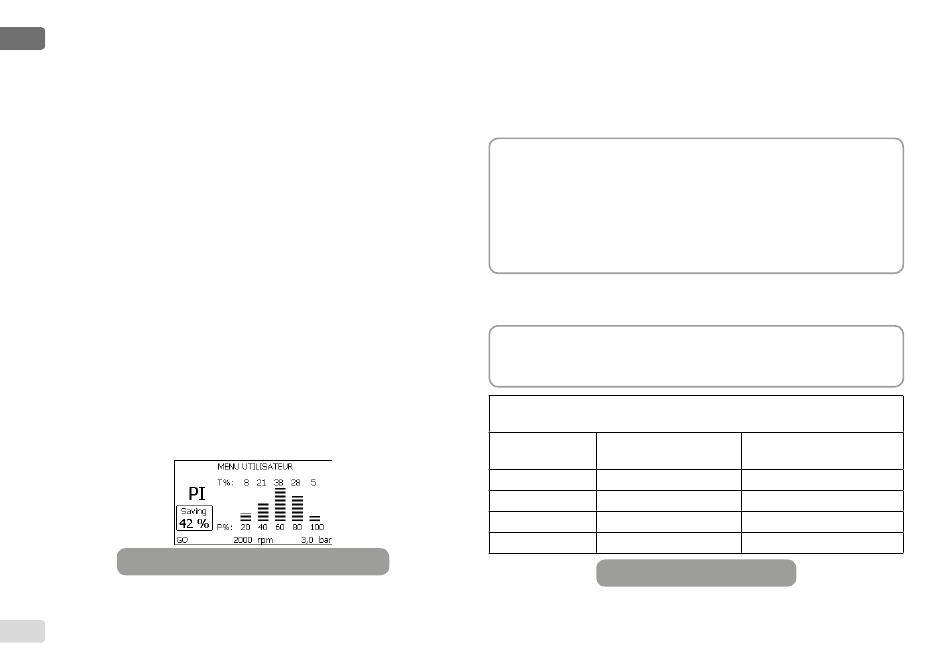

Figure 17 : Affichage de l'histogramme de puissance

5.5.2 - OD: Type d'installation

Valeurs possibles de 1 et 2 pour une installation rigide et une installation
95
élastique.
À la sortie de l'atelier du constructeur, le dispositif est paramétré sur la
modalité 1, qui est adaptée à la plupart des installations. Si la
pression présente des oscillations qui ne peuvent pas être stabilisées à
l'aide des paramètres GI et GP, passer à la modalité 2.
IMPORTANT : Les valeurs des paramètres de réglage GP et GI
changent dans les deux configurations. De plus, les valeurs de GP et GI
paramétrées en modalité 1 sont contenues dans une mémoire différente
de celles des valeurs de GP et GI paramétrées en modalité 2. Ainsi,
lorsque l'on passe à la modalité 2, la valeur de GP de la modalité 1 est
remplacée par la valeur de GP de la modalité 2, mais elle est conservée
et revient quand on revient en modalité 1. Une même valeur affichée à
l'écran a une importance différente dans les deux modalités, car l'algo-
rithme de contrôle est différent .
5.5.3 - MS: Système de mesurage
Établit le système d'unité de mesure, international ou anglo-saxon. Les
valeurs affichées figurent dans le Tableau 6.
REMARQUE: Le débit en unité de mesure anglo-saxonne (gal/ min) est
indiqué en adoptant un facteur de conversion équivalant à un 1 gal = 4,0
litres, correspondant au gallon métrique.
Unités de mesure affichées
Unité de mesure
Valeur
Internationale
Pression bar
Température °C
Flux l / min
Tableau 6: Système d'unité de mesure
Unité de mesure
Anglo-saxon
psi
°F
gal / min
