5 - SIGNIFICADO DOS VÁRIOS PARÂMETROS
O inversor faz trabalhar o sistema com pressão constante. Esta
regulação é apreciada se a instalação hidráulica após o sistema
tem dimensões e capacidades oportunas. Instalações efectua-
das com tubagens de secção demasiado pequena levam a per-
das de carga que o aparelho não pode compensar; o resultado
é que a pressão é constante nos sensores mas não no ponto
de utilização.
Instalações excessivamente deformáveis podem fazer surgir
oscilações; caso ocorra essa eventualidade, pode-se resolver
o problema agindo nos parâmetros de controlo "GP" e "GI" (ver
par 5.6.3 - GP: Coeficiente de ganho proporcional e 5.6.4 - GI:
Coeficiente de ganho integral)

5.1 - Menu Utilizador

Do menu principal premindo a tecla MODE (ou usando o menu de se-
lecção premindo + ou - ), tem-se acesso ao MENU UTILIZADOR. No in-
terior do menu, a tecla MODE permite folhear as várias páginas do menu.
As grandezas visualizadas são as seguintes.

5.1.1 - Estado

Visualiza o estado da bomba.
5.1.2 - RS: Visualização da velocidade de rotação
Velocidade de rotação do motor em r.p.m.
5.1.3 - VP: Visualização da pressão
Pressão da instalação medida em [bar] ou [psi] de acordo com o sistema
de medida utilizado.
5.1.4 - VF: Visualização do fluxo
Visualiza o fluxo instantâneo em [litros/min] ou [gal/min] de acordo com a
unidade de medida programada.
5.1.5 - PO: Visualização da potência absorvida
Potência absorvida pela electrobomba em [kW].
Se for ultrapassada a potência máxima permitida, acende intermitente o
identificativo PO.
689
5.1.6 - C1: Visualização da corrente de fase
Corrente de fase do motor em [A].
Se for ultrapassada a corrente máxima permitida, o identificativo C1 acen-
de intermitente assinalando uma próxima activação da protecção contra
sobrecorrente.
5.1.7 - SV: Tensão de alimentação
Presente somente am alguns modelos.
5.1.8 - SR: Range de alimentação
Presente somente am alguns modelos.
Indica o range da tensão de alimentação detectado. Pode assumir os va-
lores: [110-127] V ou [220-240] V. Caso o range não esteja determinado,
assume o valor "- -".
5.1.9 - TE: Visualização da temperatura do dissipador
5.1.10- PKm: Pressão medida na aspiração
Presente somente nos modelos com função Kiwa.
5.1.11 - Horas de funcionamento e número de arranques
Indica em três linhas as horas de alimentação eléctrica do dispositivo, as
horas de trabalho da bomba e o número de arranques do motor.
5.1.12 - PI: Histograma da potência
Visualiza um histograma da potência fornecida em 5 barras verticais. O
histograma indica durante quanto tempo a bomba esteve acesa a um de-
terminado nível de potência. No eixo horizontal encontram-se as barras
aos vários níveis de potência; no eixo vertical aparece o tempo pelo qual
a bomba ficou ligada ao específico nível de potência (% de tempo em
relação ao total).
MENU UTILIZADOR

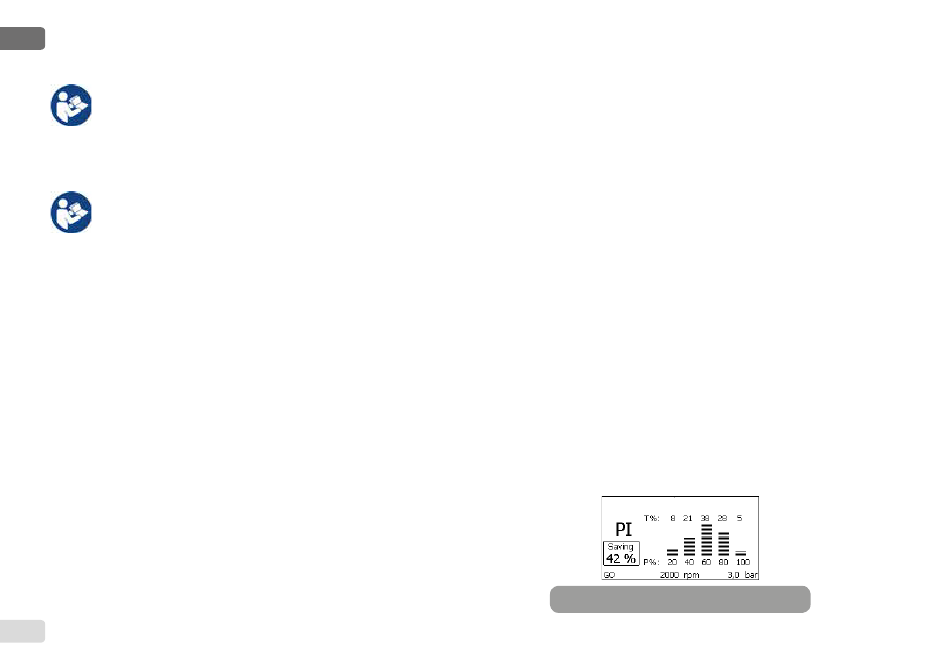

Figura 16: Visualização do histograma da potência
