2.2.3 Opération de chargement
Installation sur niveau et sous niveau
En prenant pour référence la position par rapport à l'eau à pomper, l'installation
du système peut être définie « sur niveau » ou « sous niveau ». L'installation
est dite « sur niveau » lorsque la pompe est placée à un niveau supérieur par
rapport à l'eau à pomper (ex. pompe en surface et eau dans le puits); vice
versa, elle est dite « sous niveau » lorsque la pompe est placée à un niveau in-
férieur par rapport à l'eau à pomper (ex. pompe sous une citerne suspendue).
Installation « battant supérieur » : à l'aide d'un tournevis, retirer le bou-
chon de chargement qui, pour la configuration horizontale, est celui du
pan F (Fig.1). à travers la porte de chargement, remplir le système d'eau
propre en veillant à laisser sortir l'air: pour assurer un remplissage optimal,
il convient d'ouvrir également la porte de chargement du pan A (Fig.1),
qui est utilisée pour le remplissage en configuration verticale, de façon
à évacuer entièrement l'air qui pourrait rester bloqué dans le système ;
veiller à bien fermer les ouvertures au terme de l'opération. La quantité
83
d'eau nécessaire pour remplir le système doit être de 0,7 litres au moins. Il
est conseillé de prédisposer un clapet de non-retour à l'extrémité du conduit
d'aspiration (vanne de fond) de façon à pouvoir remplir entièrement ce dernier
durant l'opération de chargement. Dans ce cas, la quantité d'eau nécessaire
à l'opération de chargement dépendra de la longueur du conduit d'aspiration
(0,7 litres + ...).
Installation « sous niveau » : si aucune vanne d'interception n'est présente
entre le dépôt d'eau et le système (ou si elles sont ouvertes), ce dernier se
charge automatiquement dès qu'il peut évacuer l'air interpolé. Ensuite, en
desserrant le bouchon de chargement (pan F – Fig.1) autant que nécessaire
pour éventer l'air interpolé, le système peut se charger entièrement. Pour
desserrer le bouchon, utiliser l'outil accessoire (Fig. 3 point 5) ou un tourne-
vis. Il faut surveiller l'opération et fermer la porte de chargement dès que
l'eau sort (il est toutefois conseillé de prévoir une vanne d'interception sur la
partie du conduit en aspiration et de l'utiliser pour commander l'opération de
chargement à bouchon ouvert). En alternative, si le conduit d'aspiration est
intercepté par une vanne fermée, l'opération de chargement peut être effec-
tuée de la même manière que pour l'installation sur niveau.

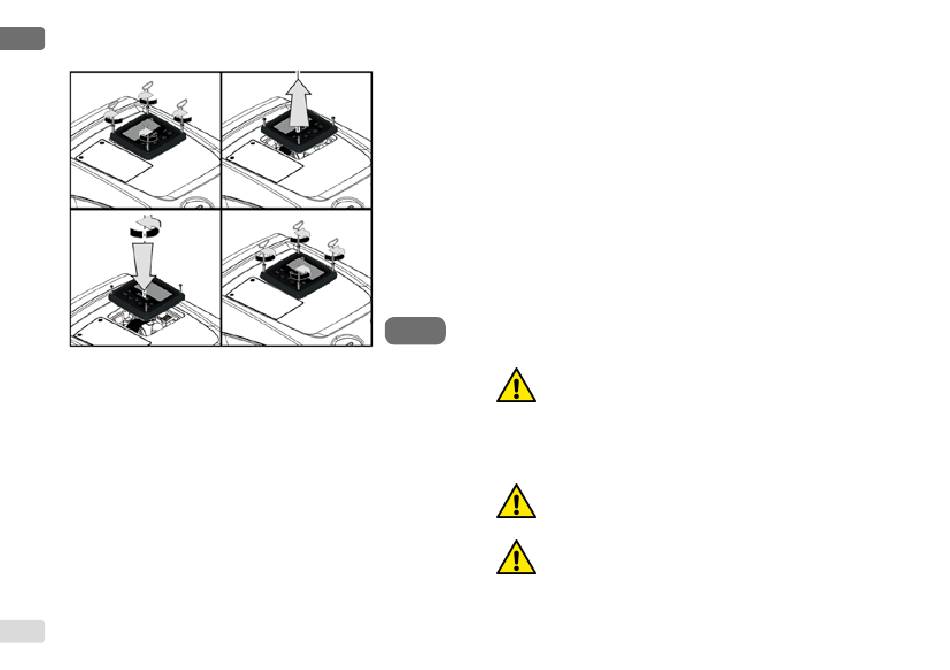

Figure 10

3 - MISE EN ROUTE

La profondeur d'aspiration ne doit pas dépasser 8 m.
3.1 - Branchement électriques
Pour améliorer l'immunité contre le bruit pouvant être émis vers les autres
appareils, il est conseillé d'utiliser un chemin de câbles séparé pour l'ali-
mentation du produit.
Attention : toujours se tenir aux normes de sécurité !
L'installation électrique doit être effectuée par un électricien ex-
pert et autorisé qui en prend toutes les responsabilités.
Il est recommandé de prévoir une mise à la terre correcte et sûre
de l'appareil, comme le disposent les normes en vigueur en la
matière.
