RESPONSABILIDADES

O fabricante não pode ser responsabilizado pelo funciona-
mento correcto das electrobombas ou por eventuais danos
que elas possam causar, se as mesmas forem alteradas,
modificadas e/ou se funcionarem para além do campo de
funcionamento aconselhado ou desatendendo outras indi-
cações contidas neste manual. O fabricante também declina
toda e qualquer responsabilidade pelas possíveis imprecisões
contidas neste manual de instruções, se devidas a gralhas ou a
erros de transcrição. Reserva-se o direito de produzir nos produ-
tos as alterações que julgar necessárias ou úteis, sem prejudi-
car as suas características essenciais.
1- CARACTERÍSTICAS GERAIS
O produto é um sistema integrado composto por uma electrobomba cen-
trífuga do tipo multi-estádio autoescorvante, um circuito electrónico que
a comanda e um vaso de expansão. O arrefecimento do motor por água
e não por ar assegura um ruído inferior do sistema e a possibilidade de
colocá-lo até em sítios não arejados.
Aplicações
Instalações hídrica de aprovisionamento e pressurização, utilizações
domésticas ou industriais. Externamente o produto apresenta-se como

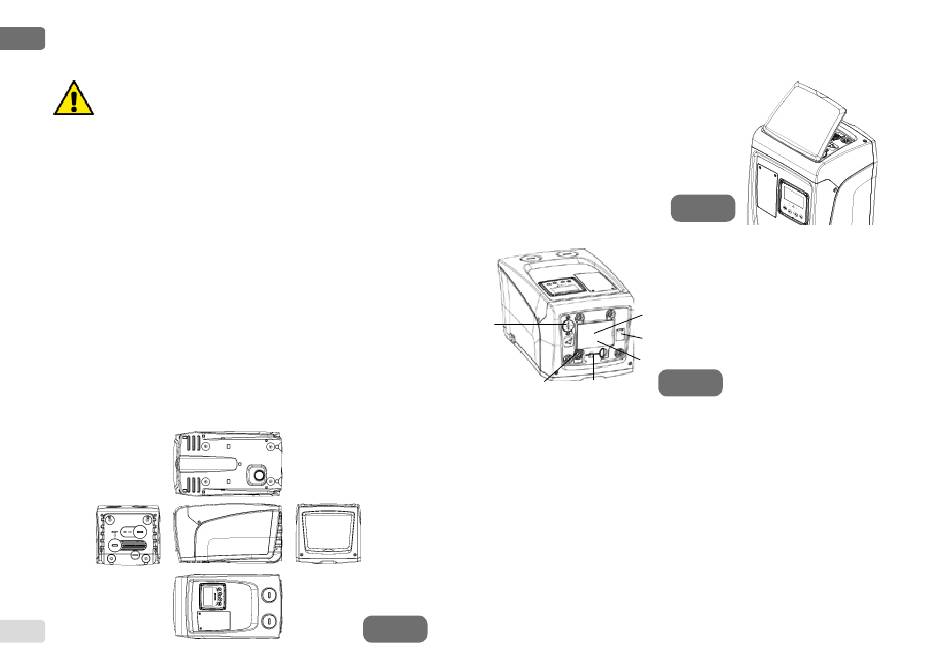

um paralelepípedo que se desenvolve nas 6 faces como na Fig. 1.
C
673
E
B
A
F
Figura 1
Face A: uma portinhola dá acesso ao Compartimento Técnico.
No interior do compartimento técnico, tem-se acesso a (ver Fig.3):
1. Guia Rápido;
2. Placa técnica;
3. Bujão de carregamento (só para a confi
guração vertical);
4. Ferramenta acessória;
1
3
5. Veio motor;
6
6. QR-code
2
5 4
Face B: Um passa-fios de borracha permite a saída do cabo de alimen-
tação a ligar à rede eléctrica.
Face C: as 4 roscas em latão constituem a sede para os 4 pés de apoio
em caso de instalação vertical. Os 2 tampões em parafuso de 1" podem
ser removidos para realizar as ligações para a instalação, de acordo com a
configuração de instalação que se tenciona adoptar. Nesse caso, à junção
com a indicação "IN" ligar a instalação da qual se tenciona tirar a água
(poço, tanque, ...) E à junção com a indicação "OUT" ligar a instalação de
compressão. O tampão de 3/8" permite esvaziar o sistema em caso de
instalação horizontal. Também há uma grelha para a ventilação.
Face E: as 4 roscas em latão constituem a sede para os 4 pés de apoio
em caso de instalação horizontal. O tampão de 1" tem a função principal de
esvaziamento do sistema em caso de instalação vertical. Também há duas
grelhas para a ventilação.
Figura 2
Figura 3
