CZ
ČESKY
• Mezi stranou E systému a případnou stěnou je povinná minimální
vzdálenost 10 mm, aby bylo zajištěno větrání přes příslušné mřížky.
Pokud se předpokládá nutnost vypouštění systému z výpusti a nikoliv
z okruhu, ponechejte volný prostor v blízkosti výpustní zátky.
• Pro průchod přívodní šňůry do sítě je nutné ponechat volný prostor
alespoň 10mm mezi Stranou B systému a další součástí.
• Mezi stranou A systému a obrysem je doporučena minimální vzdá-
lenost 200 mm, aby bylo možné odmontovat dvířka a mít přístup do
technického prostoru.
Na nerovném povrchu nožičku, která se neopírá, odšroubujte a seřiďte její
výšku tak, aby se dotýkala povrchu a byla tedy zaručena stabilita systému.
Systém musí být umístěn bezpečně a stabilně, aby byla zaručena svislost
osy: systém nenaklánějte.
2.1.1 Hydraulická připojení
Proveďte připojení na vstupu k systému přes hrdlo na straně F označené
„IN" na obr.6 (připojení sání). Odstraňte nyní pomocí šroubováku přísluš-
nou zátku.
Proveďte připojení na výstupu systému do otvoru na Straně F označeného
"OUT" na Obr.6 (připojení výtlačné větve). Odstraňte pomocí šroubováku
příslušnou zátku.
Všechna hydraulická připojení systému směrem k rozvodu, k němuž může
být připojen, jsou typu mosazný závit samice 1" GAS.

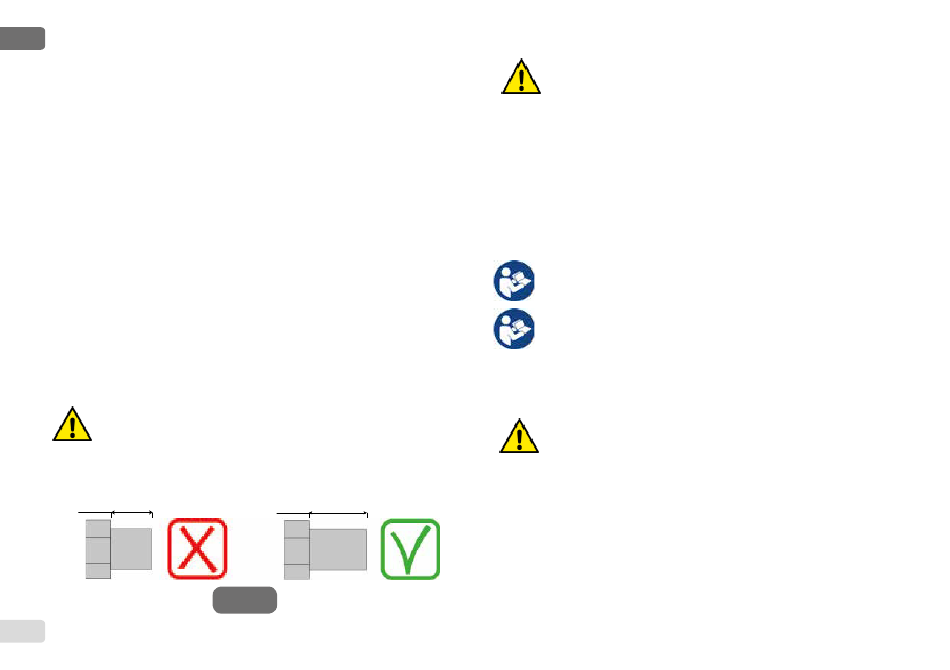

Pokud chcete připojit přístroj k rozvodu pomocí spojů, jejichž ob-
rysový průměr je větší než běžný obrys trubice 1" (např. objímka
v případě spojů ze 3 kusů), je třeba zkontrolovat, zda závit sa-
mec 1"GAS spojky vyčnívá minimálně 25 mm z výše uvedeného
obrysu (viz obr.7)
< 25
mm
469
> 25
mm
Obr. 7
Mosazný závit je vsazený do tecnopolymeru. Při realizaci těsně-
ní přípojky pomocí těsnícího materiálu (např. teflon, konopí,...)
dbejte toho, abyste nepoužili nadměrné množství těsnícího ma-
teriálu: při dotahování závitu na příslušný kroutící moment (při
použití nástroje s dlouhou rukojetí) by mohlo dojít k trvalému po-
škození polymerového lože.
Instalace systému může být definována podle polohy k čerpané vody jako
„nad úrovní hladiny" nebo „pod úrovní hladiny". Zejména je možné instala-
ci definovat „nad úrovní hladiny", pokud je čerpadlo umístěno výše než je
voda, která má být čerpána (např. čerpadlo na povrchu a voda ve studni);
a naopak „pod úrovní hladiny" je instalace definována, pokud je čerpadlo
umístěno níže než voda, která má být čerpána (např. zavěšená cisterna
a čerpadlo pod ní).
Jestliže se jedná o vertikální instalaci systému typu „nad úrov-
ní hladiny", doporučujeme umístit na sací úsek systému zpětný
ventil, aby bylo možné provádět plnění systému (odst. 2.1.2).
Jestliže se jedná o instalaci typu „nad úrovní hladiny", namontuj-
te sací hadici od zdroje vody k čerpadlu ve vzestupném sklonu,
aby se netvořily „husí krky" nebo sifony. Neumisťujte sací hadici
nad hladinu čerpadla (aby se v ní nemohly vytvářet vzduchové
bubliny). Sací hadice musí nasávat na vstupu minimálně v hloub-
ce 30 cm pod hladinou vody a musí být v celé své délce až ke
vstupu do elektrického čerpadla hermeticky utěsněna.
Sací a výtlačné potrubí musí být namontována tak, aby nezpůso-
bovala žádný mechanický tlak na čerpadlo.
2.1.2.Operace plnění
Instalace nad úrovní hladiny a pod úrovní hladiny
Instalace "nad samospádem" (odst. 2.1.1): v montážním prostoru odstraň-
te pomocí šroubováku plnící zátku (Obr.3_bod 6). Přes plnící otvor naplňte
systém čistou vodou a dbejte přitom na to, aby byl vypuštěn vzduch. Jest-
liže je zpětný ventil na sacím potrubí (doporučený v odst. 2.1.1) umístěn u
vstupního otvoru do systému, množství vody k naplnění systému by mělo
být 0,9 litrů. Doporučujeme na konec sací hadice namontovat zpětný ventil
(dnový ventil) tak, aby bylo možné ho při plnění úplně zaplnit. V tomto pří-
padě bude množství vody nutné pro operaci plnění záviset na délce sací
