5.3 Ruhespannungsmessung durchführen
Bevor Sie die Batterien endgültig installieren, führen Sie eine Ruhespannungsmessung der einzel-
nen Zellen bzw. Blockbatterien durch, um deren Ladezustand und Funktion festzustellen.
Voll geladene Zellen haben bei 20 °C Elektrolyttemperatur die in Tab. 5–3 aufgelisteten Ruhe-
spannungen.
Die Ruhespannungen der einzelnen Zellen einer Batterie dürfen untereinander um nicht mehr als
0,02 V abweichen.
Art der Zelle/Blockbatterie
OPzV
power.bloc OPzV
net.power 12 V 100 und 12 V 150
net.power 12 V 92 und 170 Ah
grid | power (power.com SB)
VR M
power.com HC
sun | power (OPzV solar.power/OPzV bloc solar.power)
VR L
sun | power (solar.bloc)
VR M
power.com XC
grid | power /grid | power
VR X VR X FT
Tab. 5–3: Ruhespannung für verschiedene Zellen/Blockbatterien
Für Blockbatterien gelten folgende maximale Abweichungen der Ruhespannung:
– 4 V Blockbatterie: 0,03 V/Block;
– 6 V Blockbatterie: 0,04 V/Block;
– 12 V Blockbatterie: 0,05 V/Block.
Höhere Temperaturen verringern, tiefere Temperaturen erhöhen die Ruhespannung. Bei einer
Abweichung um 15 K von der Nenntemperatur ändert sich die Ruhespannung um 0,01 V/Zelle.
Bei größeren Abweichungen ist eine Rücksprache mit Ihrem örtlichen HOPPECKE Vertrags-
partner notwendig.
5.4 Werkzeug und Ausrüstung zur Durchführung der Installation
Die Auslieferung der Batterien erfolgt auf Paletten, das erforderliche Zubehör liegt in separaten Verpackungs-
einheiten bei. Beachten Sie bitte alle Informationen aus den vorangegangenen Kapiteln.
Für die Installation benötigen Sie Ihre persönliche Schutzausrüstung, Sicherheitskleidung, Sicher-
heitswerkzeug und sonstige Ausstattung, wie in Kap. 2.2 beschrieben.
Gefahr!
Montage-, Inbetriebsetzungs- und Gebrauchsanleitung für verschlossene ortsfeste Blei-Säure-Batterien
7140203151 V1.4 (09.2018)
26
Technische Schrift Ruhespannung
DIN 40742 2,080 V ... 2,140 V/Z
DIN 40744 2,080 V ... 2,140 V/Z
–– 2,080 V ... 2,140 V/Z
–– 2,100 V ... 2,160 V/Z
–– 2,080 V ... 2,140 V/Z
–– 2,080 V ... 2,140 V/Z
–– 2,080 V ... 2,140 V/Z
–– 2,080 V ... 2,140 V/Z
–– 2,100 V ... 2,160 V/Z
–– 2,120 V ... 2,180 V/Z
Ausrüstung
Hubförderzeug (Gabelstapler, Hubwagen oder verfahrbarer Kleinkran oder
Ähnliches zur Erleichterung der Batteriemontage)
Schlagschnur und Kreide (optional)
Wasserwaage aus Kunststoff (optional)
Drehmomentschlüssel
Unterlegelemente (max. 6 mm) zum Ausrichten der Gestelle (Schränke) (optional)
Ratschenkasten (optional)
Satz Gabelschlüssel und Ringschlüssel mit spannungsisolierten Griffen
Schraubendreher mit spannungsisoliertem Griff
Wischpapier oder Wischlappen (aus Baumwolle; keine Kunstfasertücher
verwenden, da Gefahr von statischer Aufladung besteht), befeuchtet mit Wasser
Bürste mit harten Kunststoffborsten (optional)
Bandmaß aus Kunststoff
Sicherheitsausrüstung und Sicherheitskleidung
Batteriepolfett Aeronix® (nur für Zellen/Blöcke mit freiliegenden Bleipolen)
Isoliermatten zum Abdecken leitfähiger Teile
Tab. 5–4: Ausrüstung für die Installation

5.5 Gestelle installieren

Wir empfehlen die ordnungsgemäße Installation der Batterien in HOPPECKE Batteriegestellen bzw.
HOPPECKE Batterieschränken. Bei Verwendung betreibereigener Lösungen kann die Gewährleis-
tung der Batterie(n) erlöschen.
HOPPECKE liefert verschiedene Arten von Gestellen. Informationen zum Aufbau entnehmen Sie
bitte auch der separaten Dokumentation, die jedem Gestell beiliegt.
Beachten Sie die besonderen Anforderungen und Vorschriften bei Montage der Batteriegestelle
in Erdbebengebieten!
Gefahr!
Der Aufstellort muss die in Kap. 5.1 genannten Bedingungen erfüllen.
Die in Tab. 5–1 genannten Mindestabstände sind einzuhalten.
Gefahr!
Montage-, Inbetriebsetzungs- und Gebrauchsanleitung für verschlossene ortsfeste Blei-Säure-Batterien
Vorhanden?

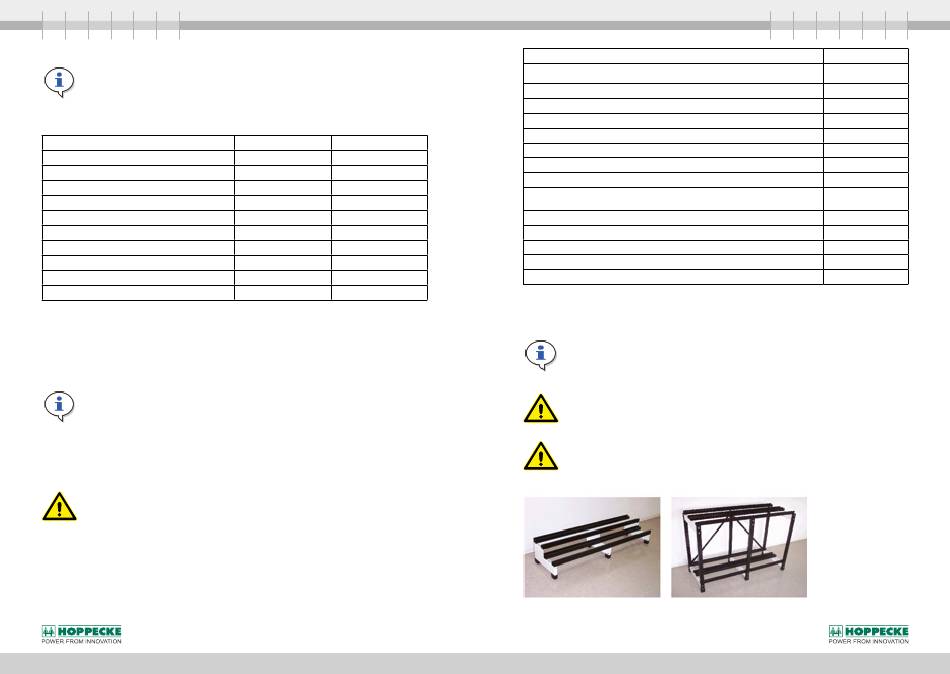

Abb. 5–2:
Stufengestell (links) und
Etagengestell (rechts)
