Anschluss Stromquelle
Geräteschäden durch unsachgemäße Anschlussbelegung!
Falsche Anschlussbelegungen führen zu Geräteschäden!
•
Alle Anschlüsse müssen durch einen Elektrofachmann nach den jeweiligen
Landesgesetzen bzw. -vorschriften erfolgen!
Die maximale Belastung des potentialfreien Kontaktes beträgt:
0,5 A, 125 VAC bzw. 2 A, 30 VDC
Pos. Symbol
1
2
•
Anschlussstecker, 4-polig auseinanderschrauben und mit geeignetem 2-poligen Kabel auf Pin 1 und
Pin 2 verlöten.
•
Anschlussstecker, 4-polig zusammenschrauben und in Anschlussbuchse 4-polig, Schweißgerät Start /
Stopp einstecken und verschrauben.
099-010249-EW500
02.12.2015
FU SE
1
Beschreibung
0
Anschlussbuchse 4-polig, Schweißgerät Start / Stopp
Anschlussstecker, 4-polig
Start / Stopp-Signal von Gerätesteuerung zum Schweißgerät
VORSICHT
Pin 1
Pin 2

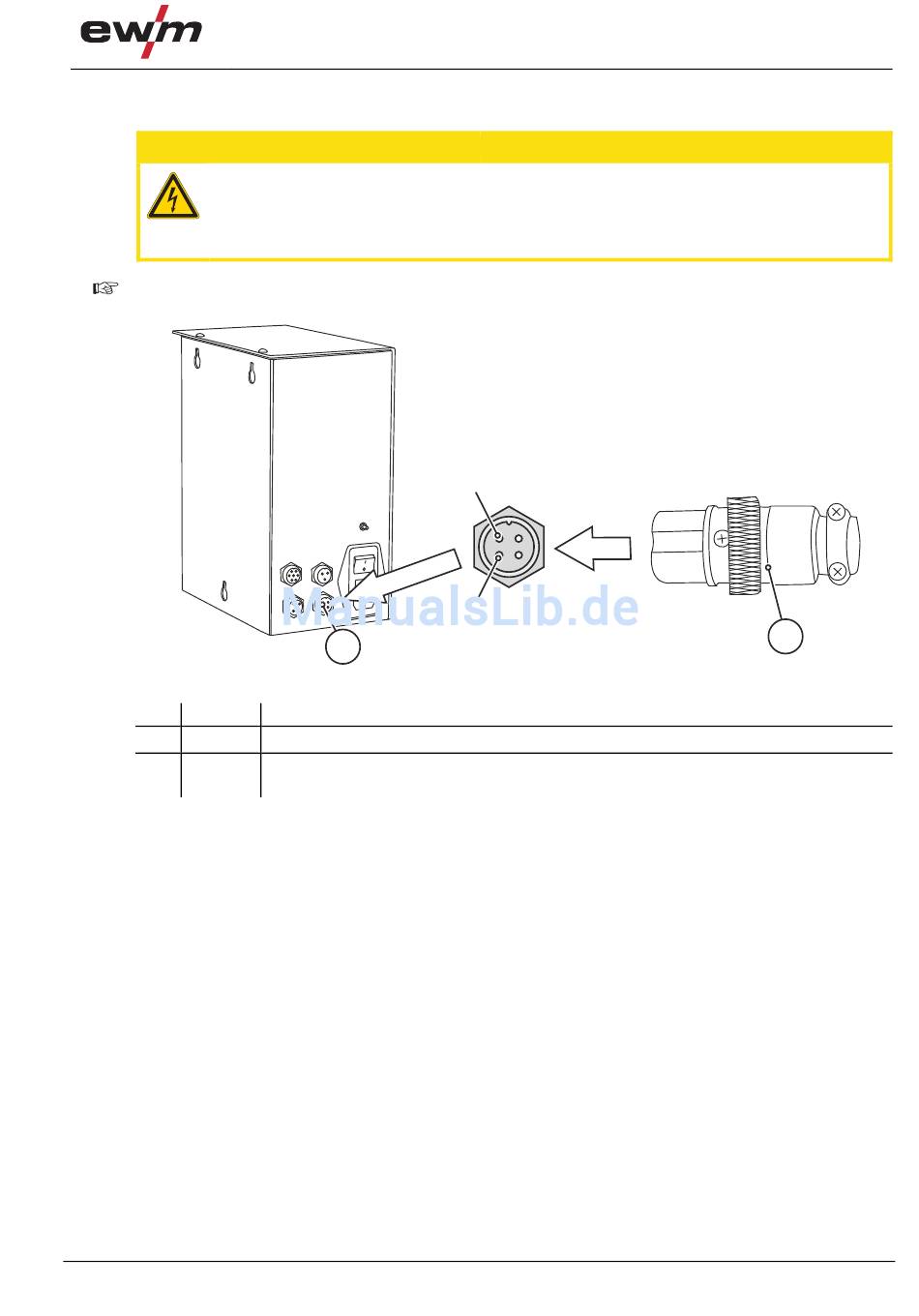

Abbildung 5-6
