Aufbau und Funktion
Funktionsablauf
5.13
Funktionsablauf
5.13.1 PT-102, PT-202, FR-1
Der Start des Schweißprozesses wird durch den an der Steuerung angeschlossenen Fußschalter FR-1
ausgelöst.
Die Gerätesteuerung gibt das Startsignal über die „Anschlussbuchse 4-polig, Schweißgerät Start / Stopp"
an die verwendete Stromquelle weiter.
Der Anschluss der Stromquelle an die „Anschlussbuchse 4-polig, Schweißgerät Start / Stopp" erfolgt über
ein kundenseitig konfektioniertes Kabel > siehe Kapitel 5.7.
Je nach verwendeter Steuerung können mit dem Fußschalter FR-1 verschiedene Parameter beeinflusst
werden.
Steuerungen CB-001D oder CB-001DV
In Verbindung mit der Steuerung CB-001D oder CB-001DV werden die Parameter:
•
Drehgeschwindigkeit und
•
Schweißzeit
stufenlos eingestellt.
Steuerung CB-002D
In Verbindung mit der Steuerung CB-002D werden die Parameter:
•
Drehgeschwindigkeit,
•
Startverzögerung (START DELAY)) und
•
Überlappzeit
stufenlos eingestellt.

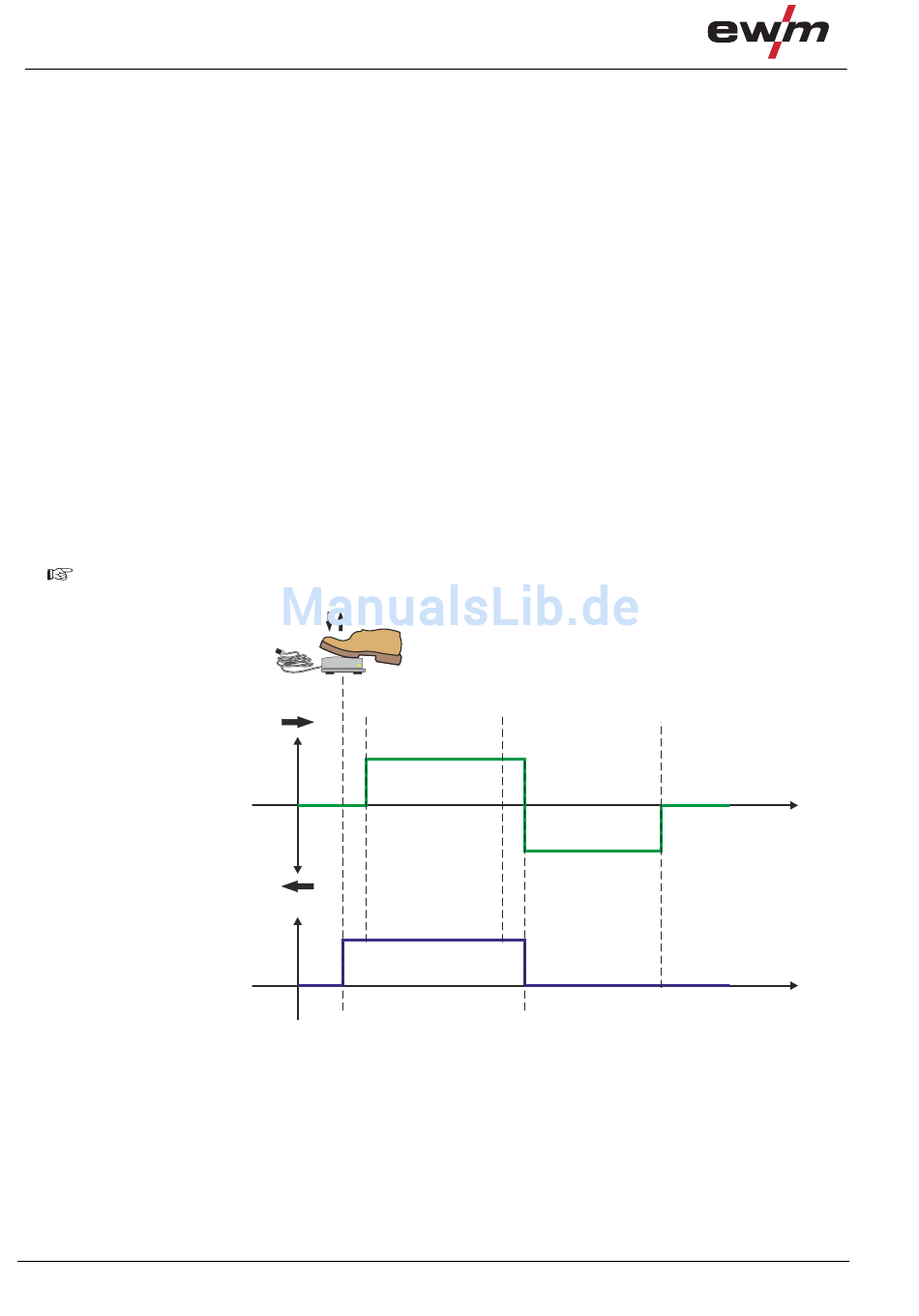

Der Funktionsablauf zeigt die Kombination aus dem Fußschalter FR-1 und der Steuerung CB-
002D. Die Steuerung CB-001D unterstützt die Funktion START DELAY und OVERLAP nicht!
WELD SPEED
34
0°
I
START DELAY
360°
OVERLAP
Abbildung 5-12
0°
t
t
099-010249-EW500
02.12.2015
