Gerätebeschreibung - Schnellübersicht
Gerätesteuerung - Bedienelemente
4.2.2
CB-001DV
4.2.2.1

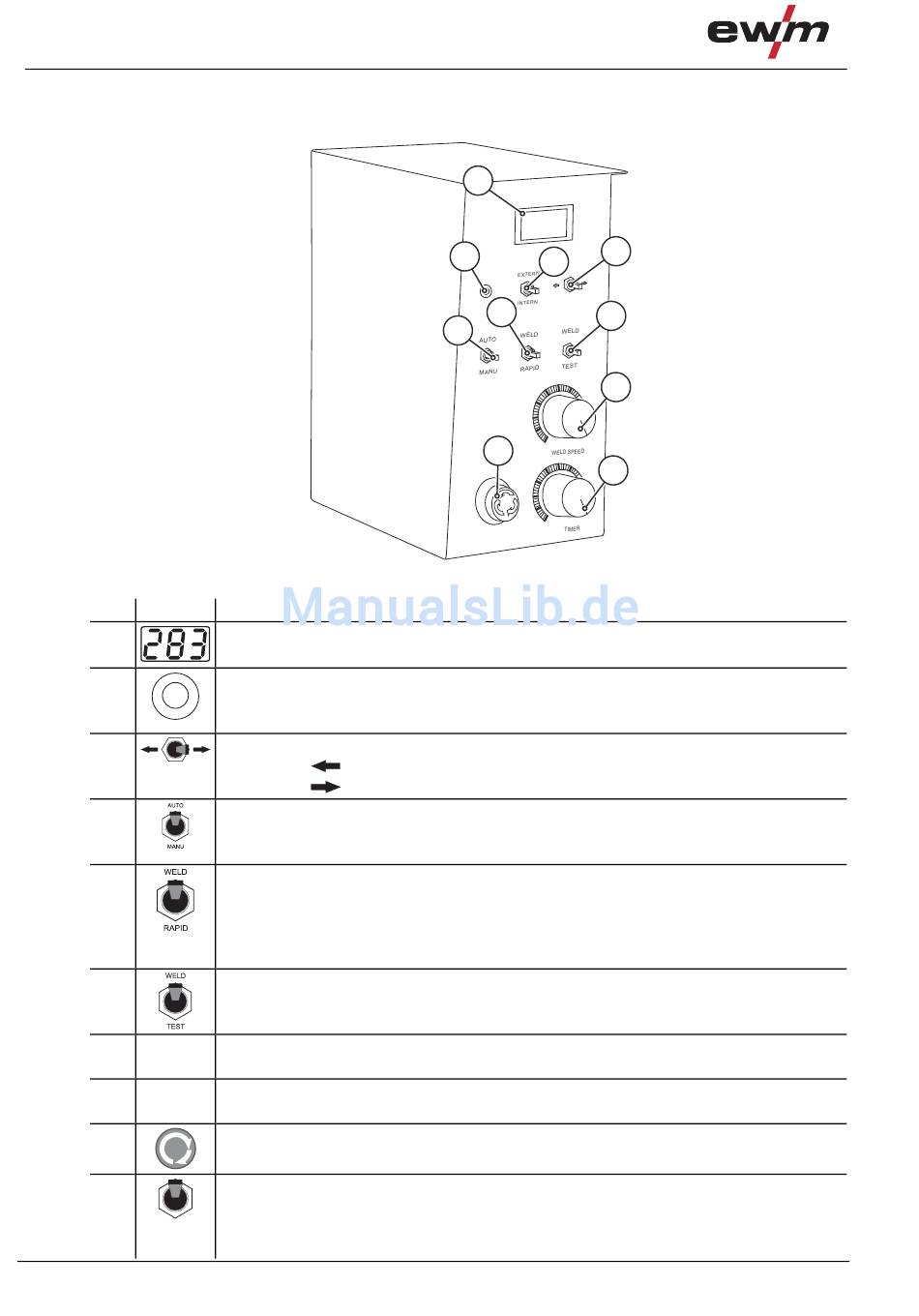

Frontansicht
Pos. Symbol
1
2
3
4
5
6
7
8
9
10
14
Beschreibung
0
Anzeige
Drucktaste Ruhezustand / Betriebsbereitschaft mit Signalleuchte
Signalleuchte leuchtet nicht: Gerät ist ausgeschaltet oder im Ruhezustand
Signalleuchte leuchtet: Gerät ist betriebsbereit
Umschalter, Drehrichtung Drehteller
•
Stellung „
" = Drehteller dreht im Urzeigersinn
•
Stellung „
" = Drehteller dreht gegen den Urzeigersinn
Umschalter, Automatisiert / Manuell
•
Stellung „AUTO" = Schweißen mit Drehzeitsteuerung
•
Stellung „MANU" = Manuelles Schweißen ohne Drehzeitsteuerung
Umschalter, Drehgeschwindigkeit „WELD / RAPID"
•
Stellung „WELD" = Schweißbetrieb mit eingestellter Drehgeschwindigkeit
•
Stellung „RAPID" = Positionierung, Drehteller dreht mit maximaler
Drehgeschwindigkeit unabhängig von eingestellter Drehgeschwindigkeit.
Es erfolgt kein Start-Signal für Schweißgerät
Umschalter, Schweißbetrieb / Testbetrieb
•
Stellung „WELD" = Schweißbetrieb, Start-Signal für das Schweißgerät erfolgt.
•
Stellung „TEST" = Testbetrieb, es erfolgt kein Start-Signal für das Schweißgerät.
Drehknopf, Drehgeschwindigkeit „WELD SPEED"
Stufenlose Einstellung der Drehgeschwindigkeit (getriebeabhängig)
Drehknopf, Drehzeitsteuerung „TIMER"
Stufenlose Einstellung der Drehzeit (ca. 1 sec. Bis 60 sec.)
Not-Aus-Schalter
Umschalter, Drehgeschwindigkeit Fußfernsteller „Extern / Intern"
•
Stellung „Extern" = Geschwindigkeitsregelung erfolgt stufenlos über den
Fußfernsteller
•
Stellung „Intern" = Geschwindigkeitsregelung erfolgt stufenlos über den Drehknopf
1
2
10
5
4
50
60
40
70
30
20
10
9
0
50
60
40
70
30
20
10
0
Abbildung 4-4
3
6
7
8
099-010249-EW500
02.12.2015
