5.10
Getriebe wechseln
Die Drehgeschwindigkeit der Planscheibe wird vom verwendeten Getriebe bestimmt. Für die
beschriebenen Drehkipptische können vier verschiedene Getriebevarianten gewählt werden:
•
Variante A (0,15 bis 5 U/min)
•
Variante B (0,3 bis 10 U/min)
•
Variante C (0,4 bis 15 U/min)
•
Variante D (0,55 bis 20 U/min)
Vor Beginn der Umbauarbeiten:
•
Werkstück entfernen.
•
Stromversorgung durch Ziehen des Netzsteckers unterbrechen!
•
Drehkipptisch abkühlen lassen!
1
3
Pos. Symbol
1
2
3
4
5
6
7
8
099-010249-EW500
02.12.2015
1
4
2
3
Beschreibung
0
Motor, Antrieb Positionierer
Befestigungsschrauben
Getriebe, Geschwindigkeit Drehteller
•
Getriebe A = 0,15 bis 5 U/min
•
Getriebe B = 0,3 bis 10 U/min
•
Getriebe C = 0,4 bis 15 U/min
•
Getriebe D = 0,55 bis 20 U/min
Drehteller
Schutzvlies
Verhindert das Austreten von Schmierstoffen
Antriebswelle mit Wellennut
Passfeder
Hohlwelle
= 38,5 mm, z. B. für Formiergas, Druckluft usw.
Aufbau und Funktion
5
4

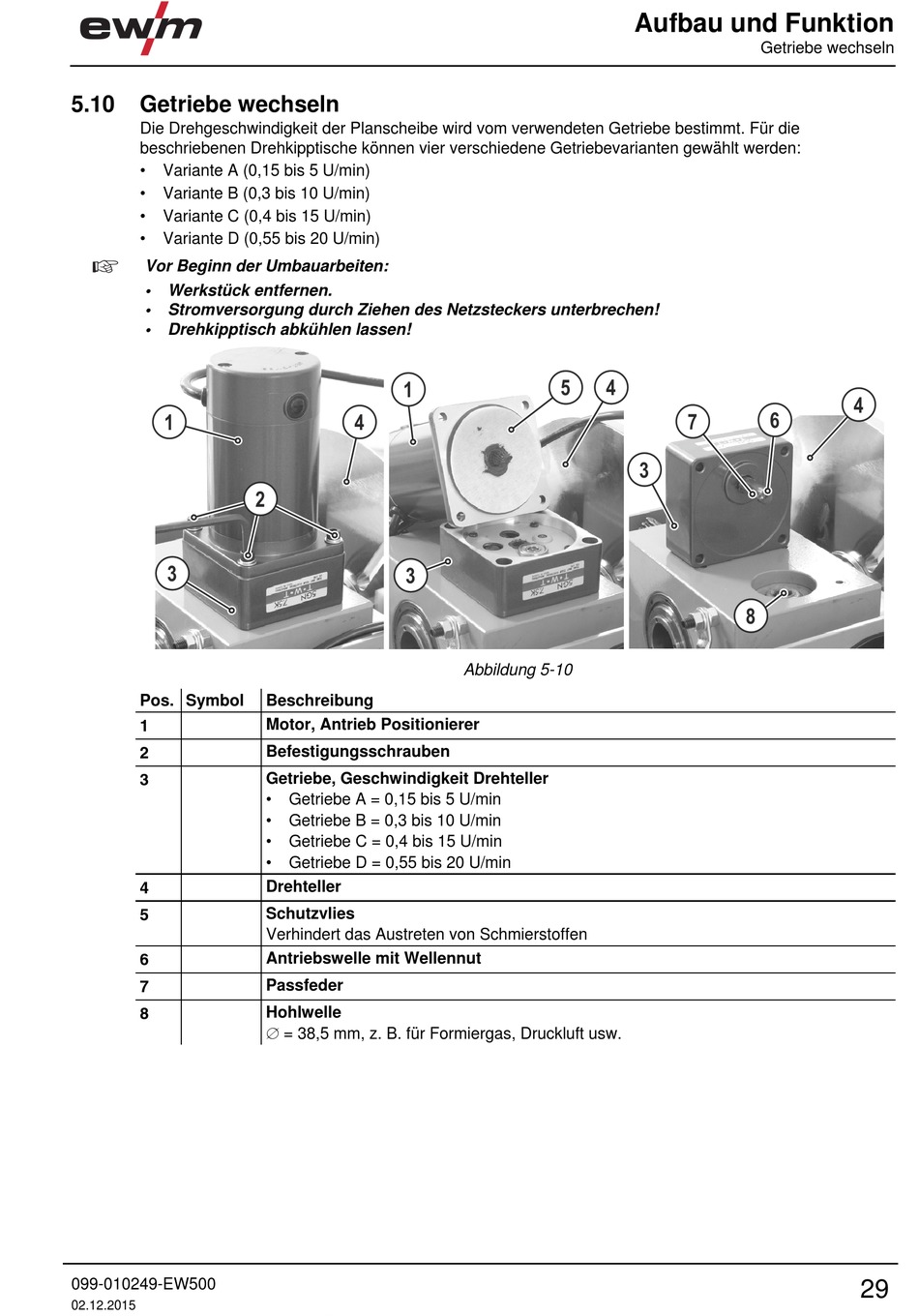

Abbildung 5-10
Getriebe wechseln
6
7
3
8
4
29
