Aufbau und Funktion
Anschluss Werkstückleitung
5.5
Anschluss Werkstückleitung
Elektrischer Schock!
Achten Sie bei dem Anschluss und der Arbeit mit dem Gerät auf korrekte Installation
der Verbindungen von Kabeln oder Schläuchen um Verletzungen zu vermeiden.
•
Alle Kabel bzw. Schläuche so verlegen, das diese beim Verfahren mit dem Drehkipptisch
nicht gequetscht bzw. eingeklemmt werden können!
•
Nach Ein- bzw. Umbau müssen alle mechanischen und elektrischen Verbindungen auf
korrekte Installation geprüft werden!
Verbrennungsgefahr durch unsachgemäßen Anschluss der Werkstückleitung!
Farbe, Rost und Verschmutzungen an Anschlussstellen behindern den Stromfluss und
können zur Erwärmung von Bauteilen und Geräten führen!
•
Anschlussstellen reinigen!
•
Werkstückleitung sicher befestigen!
•
Konstruktionsteile des Werkstücks nicht als Schweißstromrückleitung benutzen!
•
Auf einwandfreie Stromführung achten!
Unfallgefahr durch Stolperfallen und ungeeigneten Aufstellort!
Durch einen falschen Aufstellort des Geräts können Personen zu Schaden kommen!
Nicht ordnungsgemäß verlegte Kabel oder Schlauchpakete sind Stolperfallen und
können Unfälle verursachen!
•
Gerät so aufstellen, dass zum Einstellen der Bedienelemente genügend Platz ist!
•
Keine Fluchtwege versperren!
•
Kabel oder Schlauchpakete nicht im Gefahrenbereich des Geräts verlegen!
•
Kabel oder Schlauchpakete gestreckt und gebündelt verlegen (ggf. Kabelkanäle oder
sonstige Hilfsmittel verwenden)!

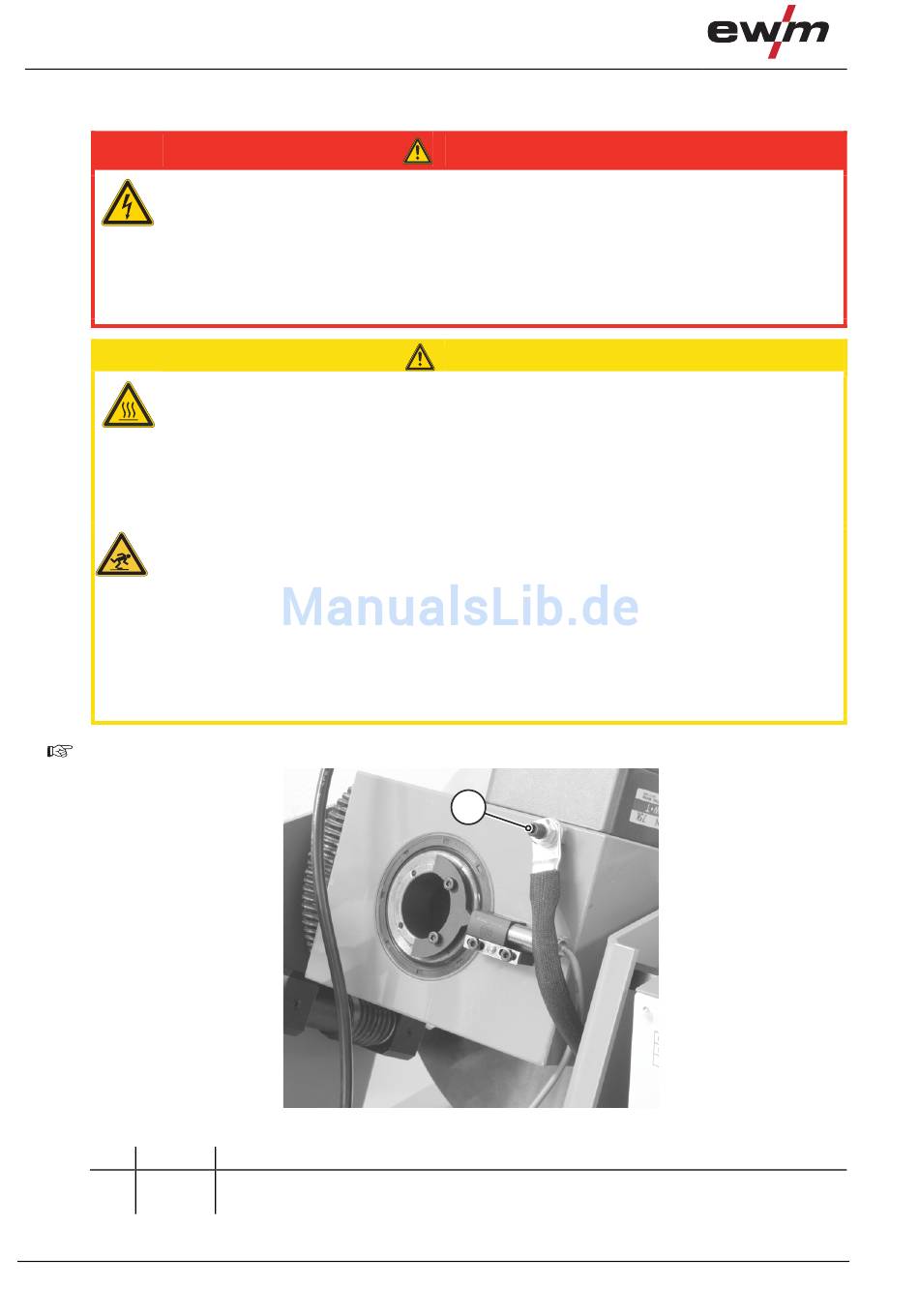

Befestigungsvorgang am Beispiel. Vorgehensweise bei anderen Modellen entsprechend.
Pos. Symbol
1
•
Werkstückleitung an Gewindebolzen M8 „Anschluss Werkstückleitung" festschrauben.
22
Beschreibung
0
Gewindebolzen M8
Anschluss Werkstückleitung
GEFAHR
VORSICHT
1
Abbildung 5-3
099-010249-EW500
02.12.2015
