Aufbau und Funktion
Befestigung Sensor (ausschließlich bei Steuerung CB-002D)
5.8
Befestigung Sensor (ausschließlich bei Steuerung CB-002D)
Pos. Symbol
1
2
3
4
5
6
7
•
Pfeilplatte mit 2 Innensechskantschrauben M4 x 8 mm an Hohlwelle befestigen.
•
Befestigungsmaterial wie Muttern oder Zahnscheiben vom Gewinde des Sensors entfernen.
•
Sensor bis zum Anschlag in Sensorhalter stecken.
•
Sensor mit Befestigungsschraube Sensor im Sensorhalter fixieren.
•
Sensorhalter mit 2 Innensechskantschrauben M4 x 20 mm an den vorgesehenen Befestigungslöchern
befestigen.
5.8.1
Anschlussbelegung
Anschlussbelegung Sensor:
Pin1 -> braun
Pin2 -> blau
Pin3 -> schwarz
26
1
2
3
Beschreibung
0
Pfeilplatte
Hohlwelle
= 38,5 mm, z. B. für Formiergas, Druckluft usw.
Innensechskantschraube M4 x 8 mm
Sensor Schweißposition
Sensor-Halter
Befestigungsschraube, Sensor
Innensechskantschraube M4 x 20 mm
5
4
6
7

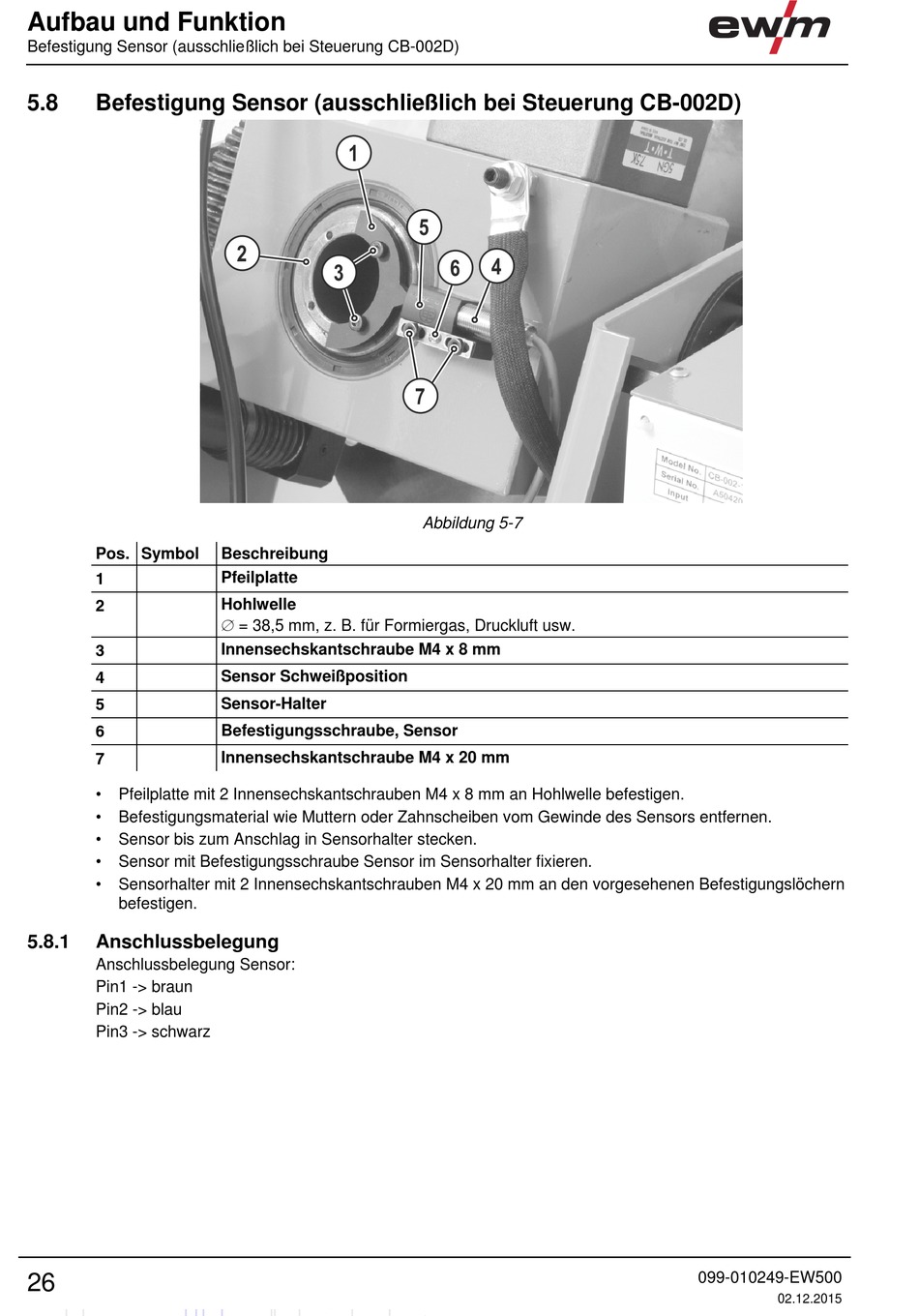

Abbildung 5-7
099-010249-EW500
02.12.2015
