4.2.3.2

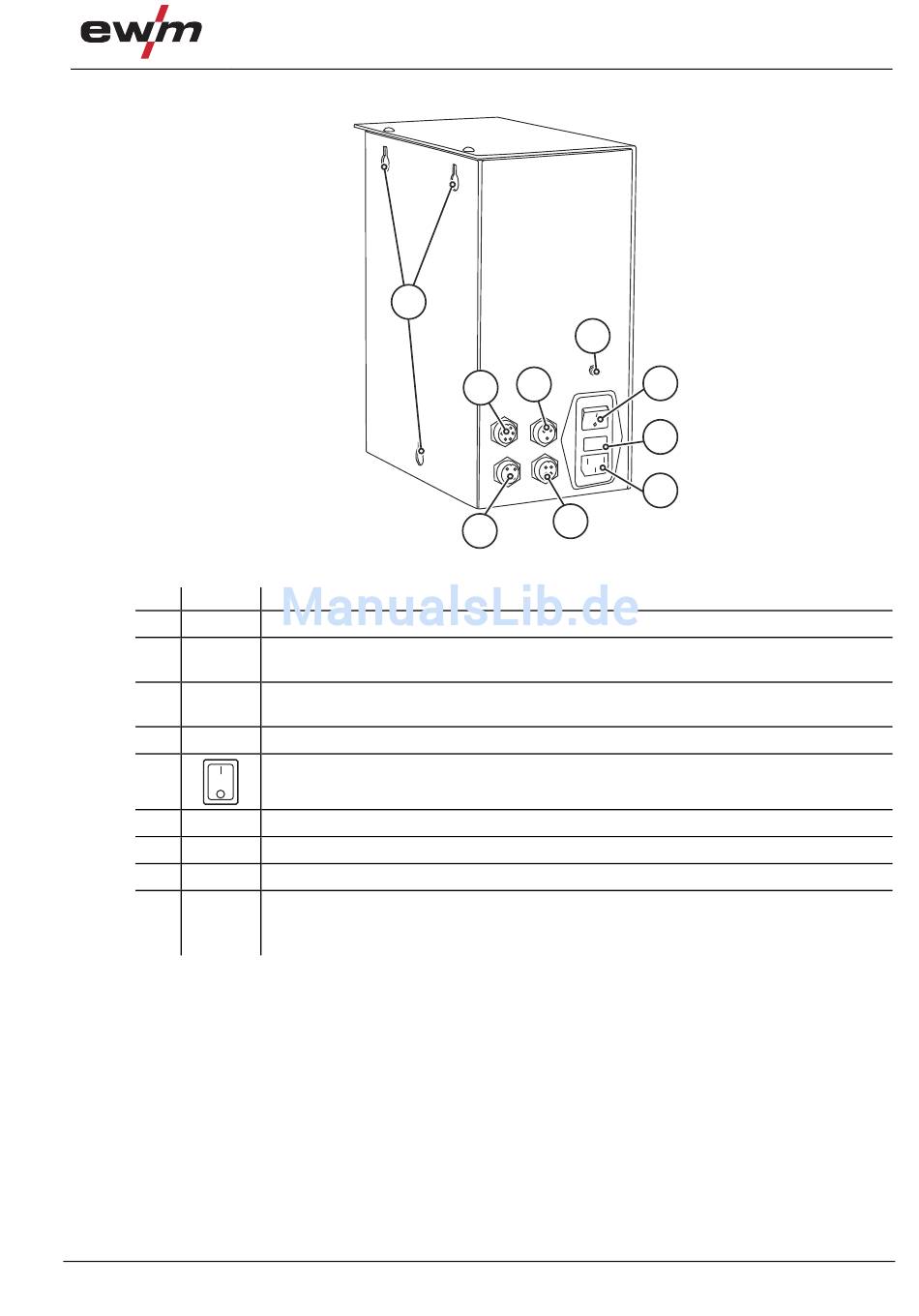

Rückansicht
Pos. Symbol
1
2
3
4
5
6
7
8
9
099-010249-EW500
02.12.2015
Gerätebeschreibung - Schnellübersicht
1
Beschreibung
0
Befestigungslöcher
Anschlussbuchse 7-polig
Anschluss Getriebemotor
Anschlussbuchse 3-polig
Anschluss Fußschalter (Start / Stopp)
Anschlussschraube Erdungsleitung dynamisch
Hauptschalter, Gerät Ein/Aus
Sicherungshalter
Anschlussbuchse, Netzkabel
Anschlussbuchse 4-polig, Schweißgerät Start / Stopp
Anschlussbuchse 5-polig
•
Steuerung CB 001DV: Anschluss Fußfernstelleranschluss
•
Steuerung CB 002D: Anschluss Sensor Schweißposition
Gerätesteuerung - Bedienelemente
4
3
2
FU SE
8
9
Abbildung 4-7
5
6
7
17
