Aufbau und Funktion
Anschluss Gerätesteuerung
5.6.2
CB-001DV / CB-002D
Pos. Symbol
1
2
3
4
5
6
7
8
9
24
1
Beschreibung
0
Befestigungslöcher
Anschlussbuchse 7-polig
Anschluss Getriebemotor
Anschlussbuchse 3-polig
Anschluss Fußschalter (Start / Stopp)
Anschlussschraube Erdungsleitung dynamisch
Hauptschalter, Gerät Ein/Aus
Sicherungshalter
Anschlussbuchse, Netzkabel
Anschlussbuchse 4-polig, Schweißgerät Start / Stopp
Anschlussbuchse 5-polig
•
Steuerung CB 001DV: Anschluss Fußfernstelleranschluss
•
Steuerung CB 002D: Anschluss Sensor Schweißposition
4
3
2
FU SE
8
9

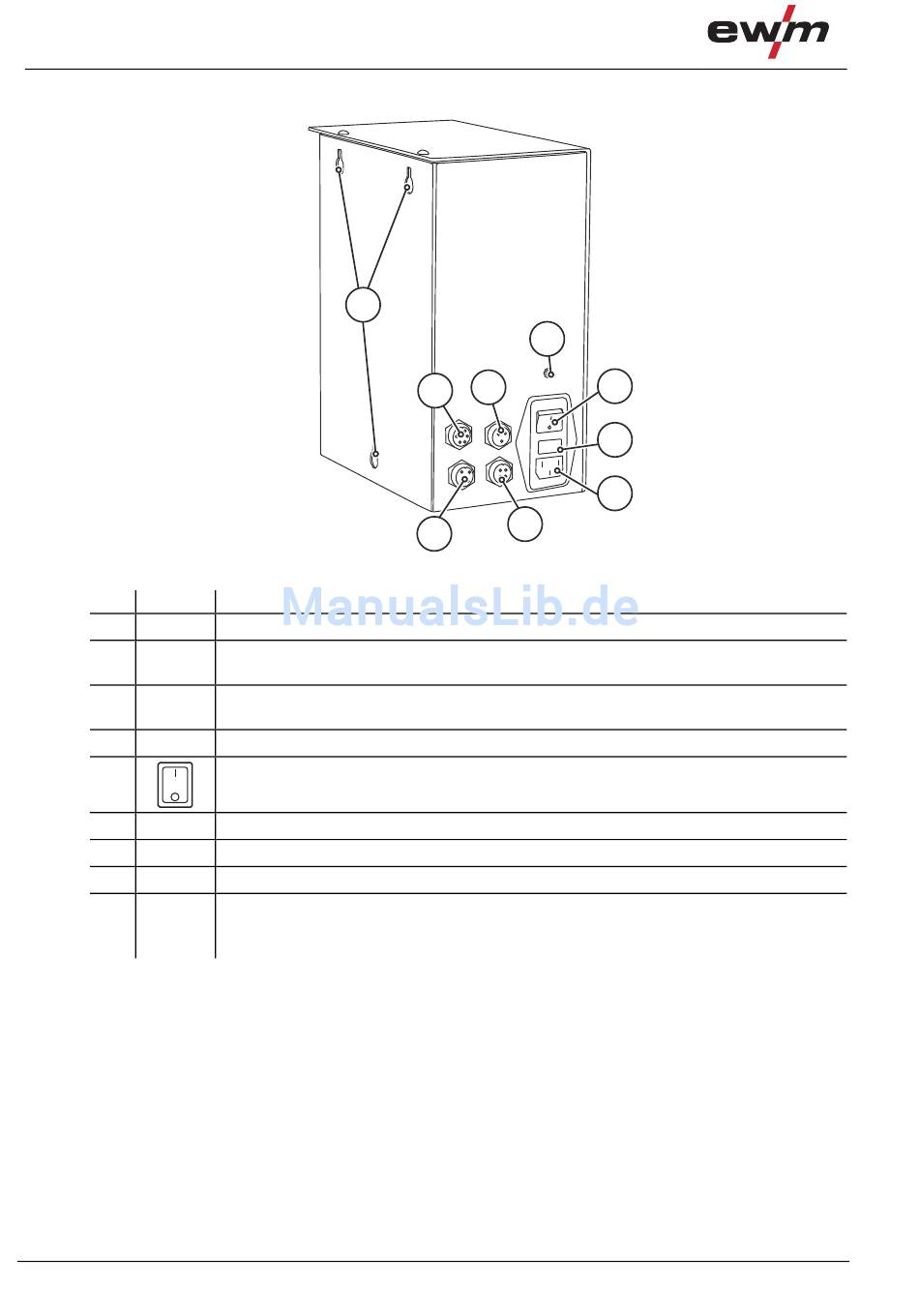

Abbildung 5-5
5
6
7
099-010249-EW500
02.12.2015
