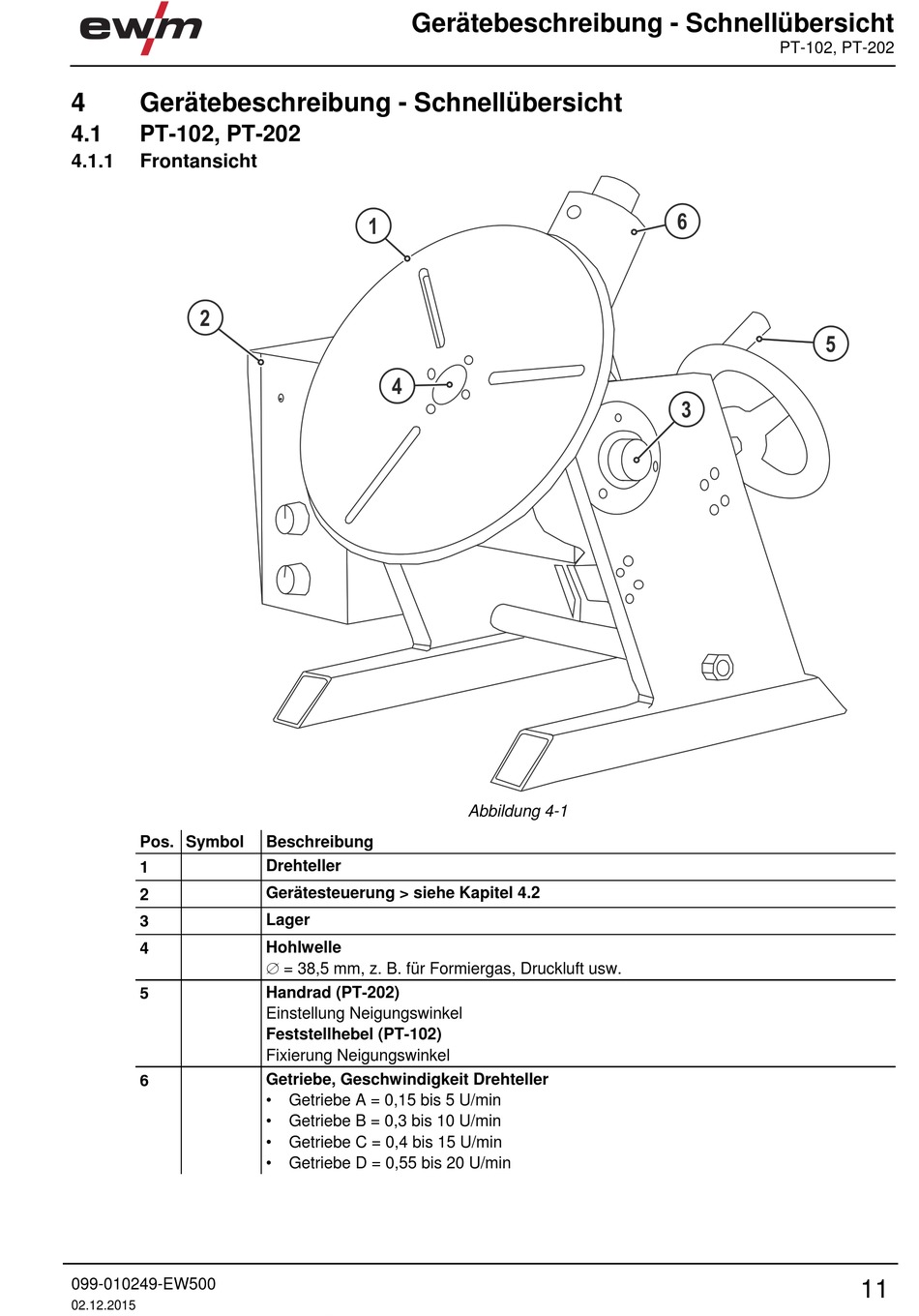

Gerätebeschreibung - Schnellübersicht
4.1
PT-102, PT-202
4.1.1
Frontansicht
2
Pos. Symbol
1
2
3
4
5
6
099-010249-EW500
02.12.2015
Gerätebeschreibung - Schnellübersicht
1
4
Beschreibung
0
Drehteller
Gerätesteuerung > siehe Kapitel 4.2
Lager
Hohlwelle
= 38,5 mm, z. B. für Formiergas, Druckluft usw.
Handrad (PT-202)
Einstellung Neigungswinkel
Feststellhebel (PT-102)
Fixierung Neigungswinkel
Getriebe, Geschwindigkeit Drehteller
•
Getriebe A = 0,15 bis 5 U/min
•
Getriebe B = 0,3 bis 10 U/min
•
Getriebe C = 0,4 bis 15 U/min
•
Getriebe D = 0,55 bis 20 U/min
Abbildung 4-1
PT-102, PT-202
6
5
3
11
