Gerätebeschreibung - Schnellübersicht
Gerätesteuerung - Bedienelemente
4.2.3

CB-002D

4.2.3.1

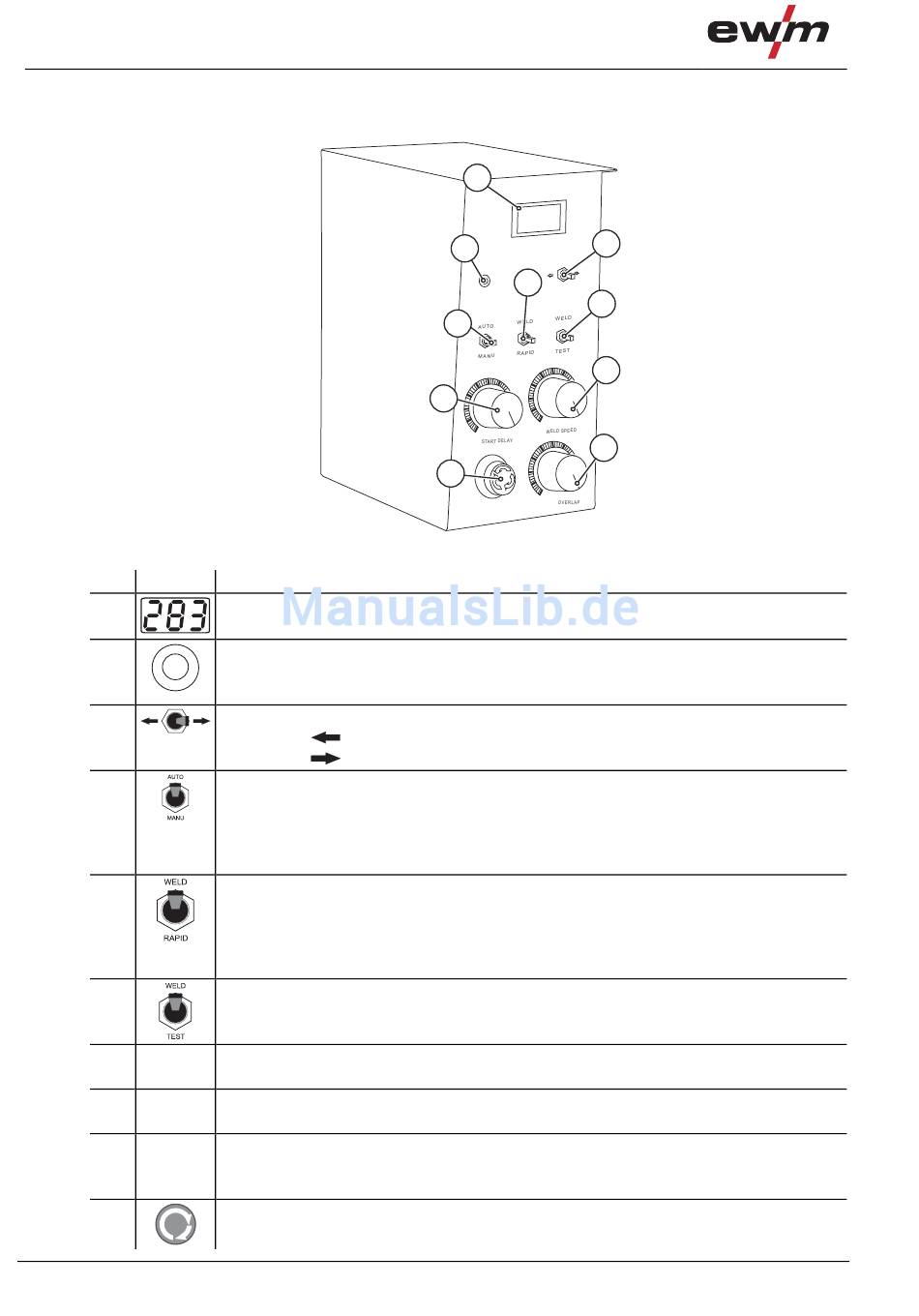

Frontansicht

Pos. Symbol
1
2
3
4
5
6
7
8
9
10
16
Beschreibung
0
Anzeige
Drucktaste Ruhezustand / Betriebsbereitschaft mit Signalleuchte
Signalleuchte leuchtet nicht: Gerät ist ausgeschaltet oder im Ruhezustand
Signalleuchte leuchtet: Gerät ist betriebsbereit
Umschalter, Drehrichtung Drehteller
Stellung „
" = Drehteller dreht im Urzeigersinn
Stellung „
" = Drehteller dreht gegen den Urzeigersinn
Umschalter, Automatisiert / Manuell
Stellung „AUTO" = Schweißen mit voreingestellter Startverzögerung und
Nahtüberlappung. Start erfolgt über Fußtaster, Stopp nach Ablauf der
voreingestellten Nahtüberlappung
Stellung „MANU" = Start / Stopp erfolgt über Fußtaster
Umschalter, Drehgeschwindigkeit „WELD / RAPID"
Stellung „WELD" = Schweißbetrieb mit eingestellter Drehgeschwindigkeit
Stellung „RAPID" = Positionierung, Drehteller dreht mit maximaler
Drehgeschwindigkeit unabhängig von eingestellter Drehgeschwindigkeit.
Es erfolgt kein Start-Signal für Schweißgerät
Umschalter, Schweißbetrieb / Testbetrieb
Stellung „WELD" = Schweißbetrieb, Start-Signal für das Schweißgerät erfolgt.
Stellung „TEST" = Testbetrieb, es erfolgt kein Start-Signal für das Schweißgerät.
Drehknopf, Drehverzögerung „START DELAY"
Zeit bevor Planscheibe nach Start-Signal beginnt zu drehen (ca. 0 sec. bis 5 sec.)
Drehknopf, Drehgeschwindigkeit „WELD SPEED"
Stufenlose Einstellung der Drehgeschwindigkeit (getriebeabhängig)
Drehknopf, Überlappung Schweißnaht „OVERLAP"
Zeit nach Erreichen des Schweißendes zur Überlappung (ca. 0 sec. bis 15 sec.).
Sensor zur Erkennung der Drehposition erforderlich > siehe Kapitel 8.
Not-Aus-Schalter
1
2
5
4
50
60
40
50
60
70
40
30
70
7
30
20
20
10
10
0
0
50
60
40
70
30
10
20
10
0
Abbildung 4-6
3
6
8
9
099-010249-EW500
02.12.2015
