5.8.2
Sensoreinstellung (ausschließlich bei Steuerung CB-002D)
Verletzungsgefahr während der Sensoreinstellung!
Die Sensoreinstellung wird bei eingeschaltetem Gerät im Gefahrenbereich
durchgeführt. Während diesem Vorgang können Personen verletzt werden!
•
Vor Einschalten sicherstellen, dass sich im Gefahrenbereich des Positionierers keine
zusätzlichen Personen befinden!
Pos. Symbol
1
2
3
4
•
Innensechskantschrauben M4 x 20 mm lösen, Sensor-Halter nach rechts schieben und Schrauben
wieder fixieren.
•
An der Gerätesteuerung den "Umschalter, Automatisiert / Manuell" auf Stellung "Manuell" schalten.
•
Gerätesteuerung am Hauptschalter einschalten (Drehteller dreht nicht).
•
Fußschalter betätigen und Pfeilplatte mit Markierungsspitze parallel zum Sensor-Halter drehen (siehe
Abbildung).
•
Innensechskantschrauben M4 x 20 mm lösen und Sensor-Halter auf ca. 2 mm Abstand zur
Markierungsspitze bringen. Die Signalleuchte Sensor leuchtet rot.
•
Sensor-Halter mit Innensechskantschrauben M4 x 20 mm fixieren.
099-010249-EW500
02.12.2015
3
Beschreibung
0
Innensechskantschraube M4 x 20 mm
Sensor-Halter
Pfeilplatte
Signalleuchte Sensor
Leuchtet bei Erkennung der Pfeilplatte
Aufbau und Funktion

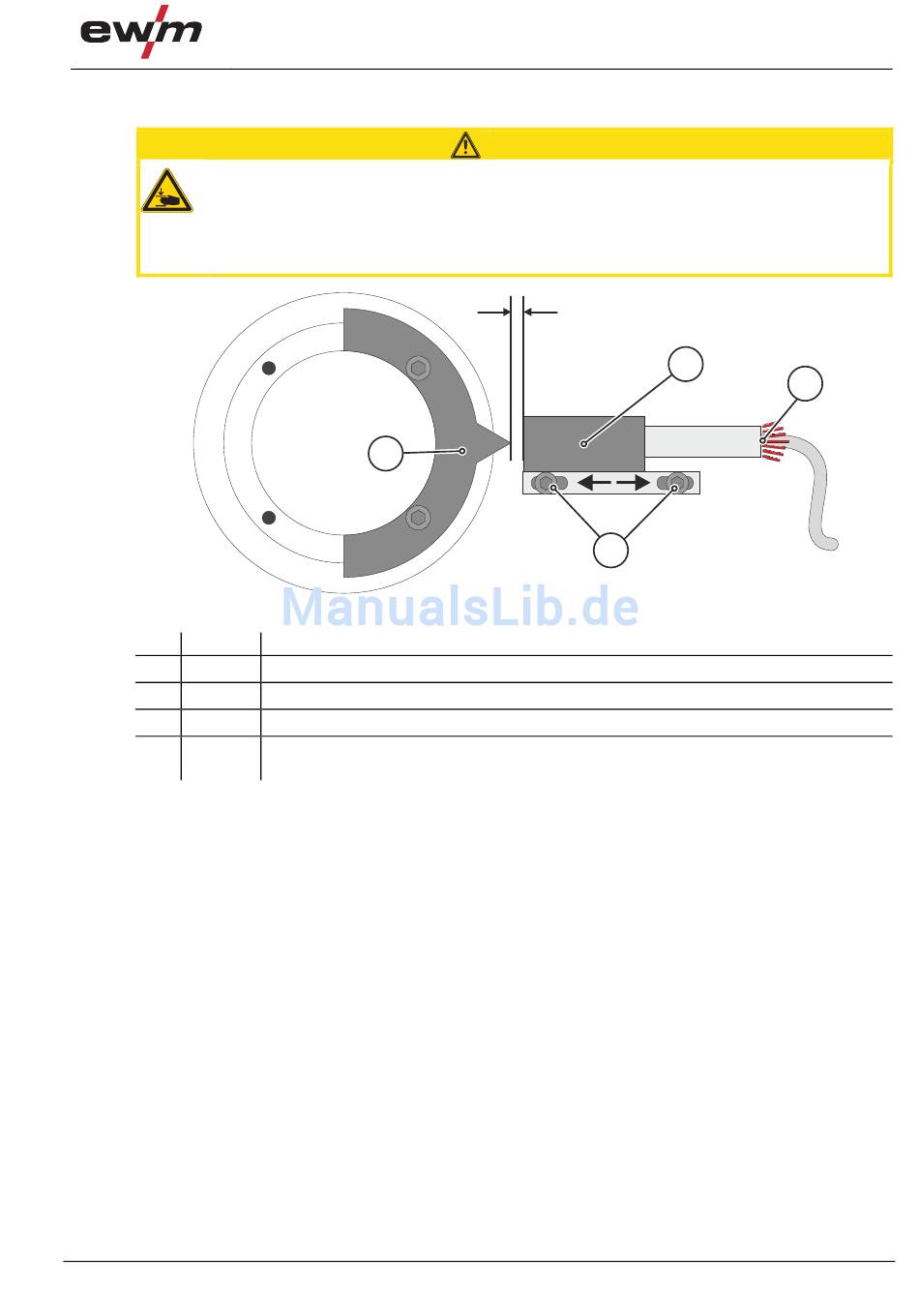

Befestigung Sensor (ausschließlich bei Steuerung CB-002D)
VORSICHT
2 mm
1
Abbildung 5-8
2
4
27
