Wartung / Service

Bei bestimmungsgemäßer Verwendung ist das Gerät wartungsfrei. Wir empfehlen eine
jährliche Rekalibrierung.
Bei Beschädigung oder Defekt können kundenseitig folgende Elemente getauscht werden:
− Display-Modul
− ggf. Kabelverschraubung
Bei Defekten an anderen Komponenten ist eine Reparatur im Werk erforderlich.
5

Demontage

Stellen Sie bei heißen Messstoffen sicher, dass das Gerät abgekühlt ist oder tragen Sie
entsprechende Schutzkleidung, um Verbrennungen zu vermeiden.
Schalten sie alle elektrischen Verbindungen vor der mechanischen Demontage stromlos
und klemmen Sie erst dann das Gerät ab.
Warnung
Gefahr durch austretenden Messstoff, wenn druckbeaufschlagte Leitung ge-
öffnet wird.
Gefahr von schweren Verletzungen oder Sachschäden.
Demontieren Sie das Gerät nur im drucklosen Zustand. Sperren Sie dazu
alle Zuleitungen zum Gerät ab und entlasten Sie diese.
Warnung
Offene Messstellen und ausgebaute Messgeräte können gefährliche Mess-
stoffreste enthalten.
Gefahr von Verletzungen.
Sichern Sie nach dem Ausbau des Messgerätes die Messstelle gegen
Messstoffaustritt und kennzeichnen Sie diese entsprechend. Treffen Sie
beim Transport des ausgebauten Messgerätes ggf. Sicherheits-
vorkehrungen gegen das Austreten von Messstoffresten.
6

Bedienungsanleitung

Das Gerät kann über das Displaymodul sowie das HART-Protokoll parametriert werden.
Im Folgenden wird die Bedienung und Parametrierung des Gerätes mittels Displaymodul
beschrieben.
Eine Übersicht über die Menüstruktur finden Sie auf der letzten Seite dieses Dokumentes.
6.1

Grundlagen des Bedienkonzeptes

Das Displaymodul besteht aus einem Dot-
Matrix Display mit 80x120 Pixeln sowie ei-
nem 4-Tasten Bedienfeld.
Die vier Tasten unterhalb des Displays er-
lauben eine intuitive Bedienung des Gerä-
tes. Die Grundfunktionen der Tasten sind in
allen Betriebsmodi gleich.
BA_072 Rev 1C4 Druckmessumformer PASCAL Ci4

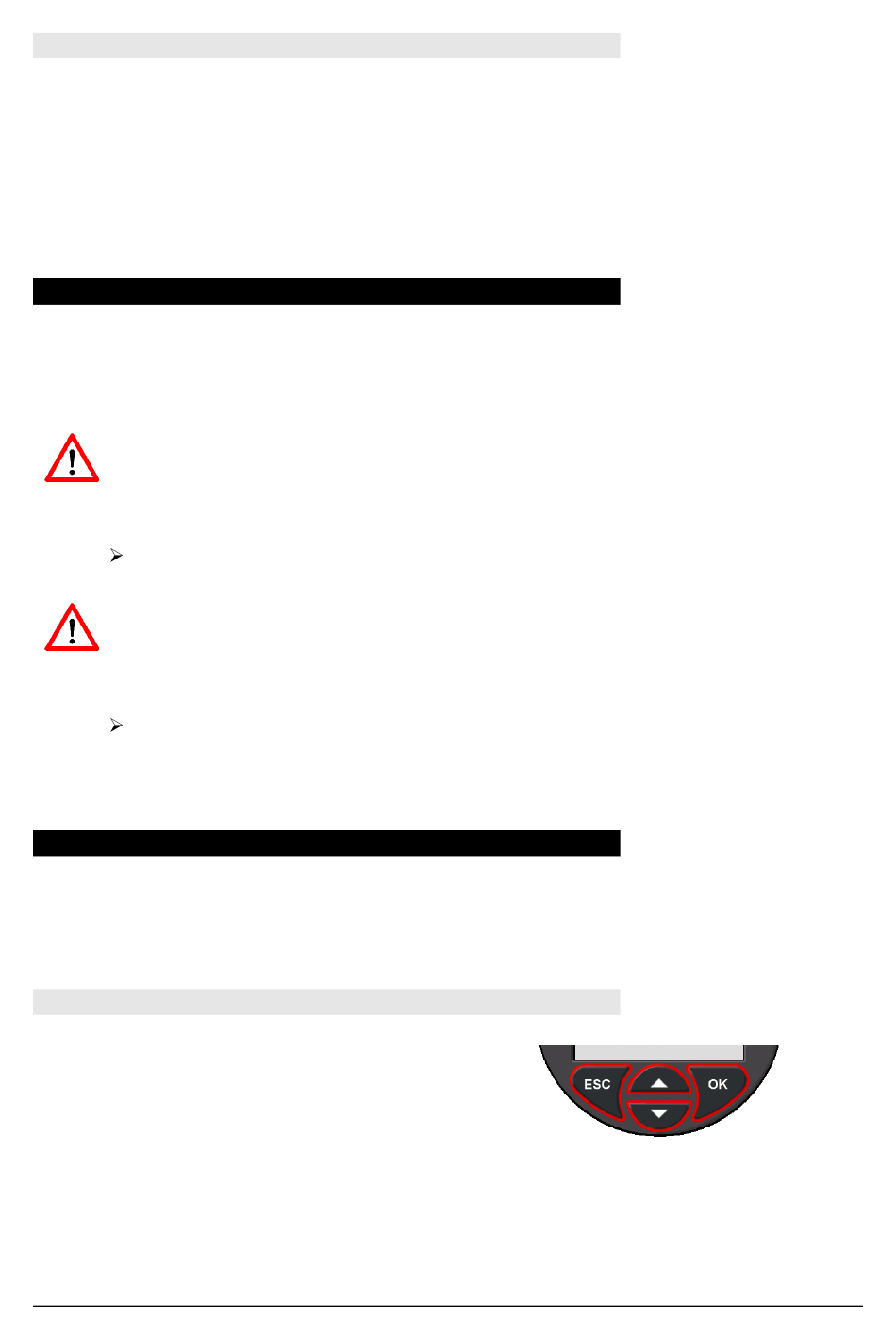

Abbildung 7: Bedienelemente
Seite 7/25
