Die Platzhalter im jeweiligen Layout können Sie individuell mit anzuzeigenden Informatio-
nen belegen.
Den 1. Wert können Sie aus folgenden Daten wählen:
1. Druckwert in der gewählten Einheit
2. Druckwert in Prozent vom Messbereich
3. Druckwert in Milliampere des 4...20 mA Ausgangssignals
4. Sensortemperatur
Für alle weiteren Werte können Sie zusätzlich auch aus folgenden Daten auswählen:
− Geräte-ID (siehe 6.4.10.1)
− HART-TAG
− HART-Descriptor
Wenn eine Information (z.B. die Geräte-ID) in einem kurzen Anzeigefeld nicht dargestellt
werden kann, erscheint ‚###' auf dem Bildschirm. Wählen Sie dann ein anderes Layout
oder weisen Sie den Wert einem langen Anzeigefeld zu.
Der Darstellungsmodus wird im Bedienmenü konfiguriert (siehe 6.4.4.3).
6.3 Menümodus / Bedienmenü
Drücken Sie OK in der Messwertanzeige, um in das Bedienmenü zu gelangen. Es er-
scheint das Hauptmenü im Display.
Im Bedienmenü können Sie mit den Pfeiltasten in den Menüs navigieren. Der selektierte
Menüpunkt wird mit Dreiecken links und rechts gekennzeichnet. Die OK-Taste wählt den
Menüpunkt aus bzw. wechselt ins Untermenü. Mit ESC wechseln Sie ins übergeordnete
Menü zurück. Vom Hauptmenü aus wechseln Sie mit ESC zurück in die Messwertanzeige.
An jeder Stelle im Bedienmenü können Sie durch langes Drücken der ESC-Taste (mehr
als eine Sekunde) in die Messwertanzeige zurückkehren.
ESC lang
In langen Menüs und Auswahllisten zeigt ein Scrollbalken am linken Rand die Position des
aktuell gewählten Eintrages an.
Menüpunkte, die einen Einstelldialog aufrufen, unterscheiden sich von Untermenüs durch
drei nachgestellte Punkte, z.B. „Messbereichsanfang..." (Einstelldialog) und „System" (Un-
termenü).
BA_072 Rev 1C4 Druckmessumformer PASCAL Ci4
OK
ESC
ESC

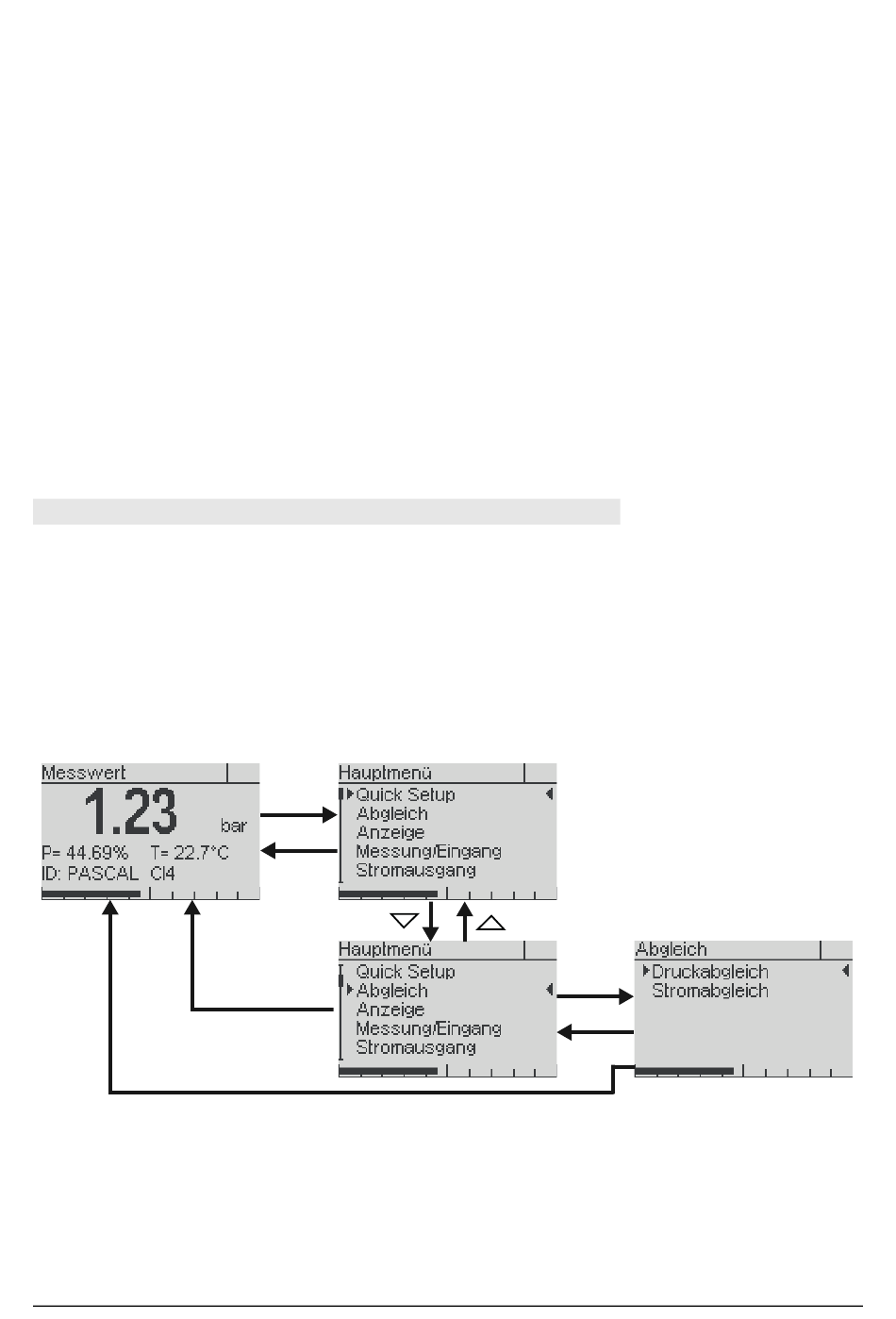

Abbildung 9: Das Bedienmenü
OK
ESC
