LABOM PASCAL Ci4 Betriebsanleitung

Typenreihe ci4xxx
Vorschau ausblenden Andere Handbücher für PASCAL Ci4:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

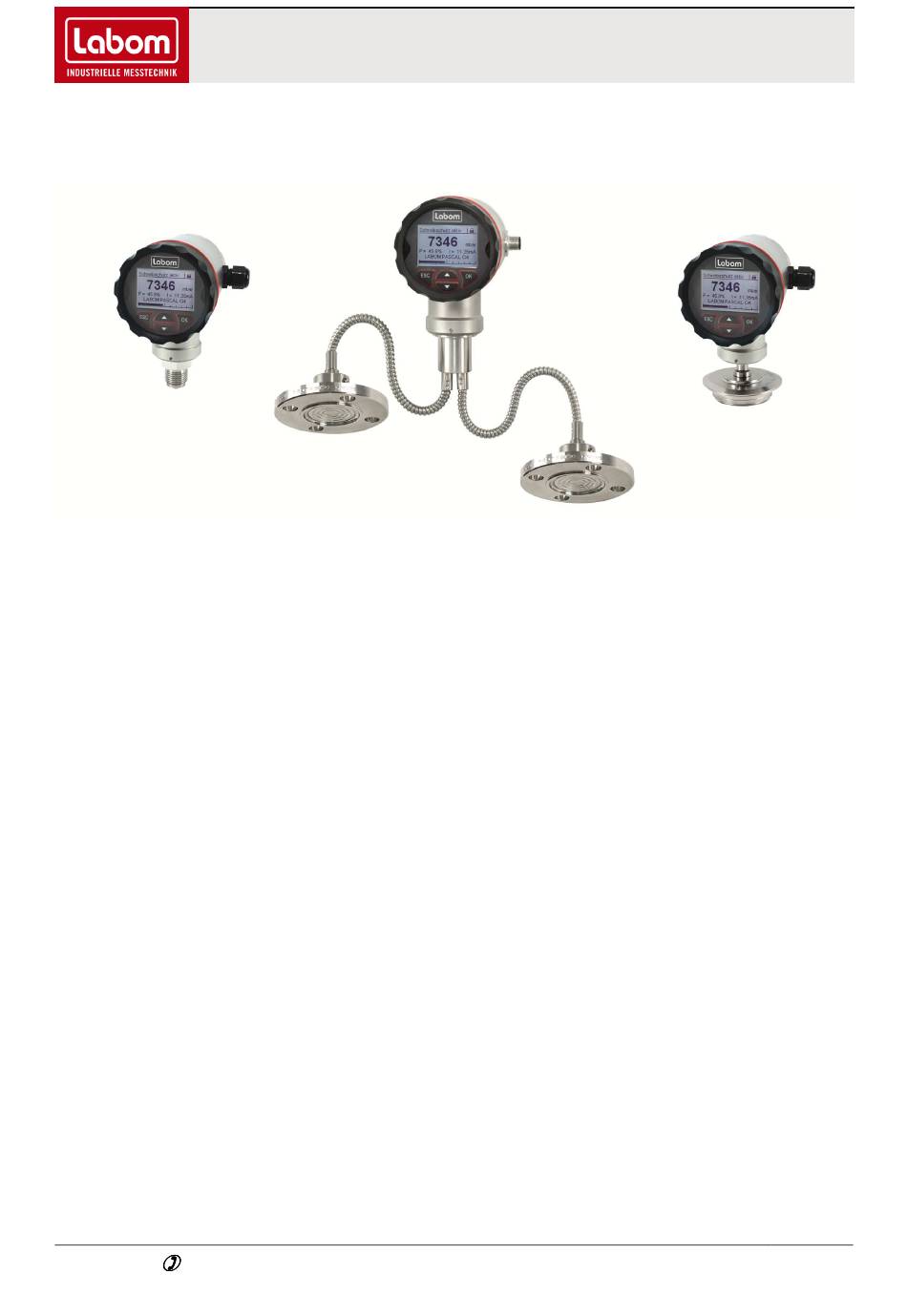

Druckmessumformer PASCAL Ci4
Typenreihe CI4xxx
Betriebsanleitung
1 Allgemeine Angaben ..................................................................................................... 2
1.1 Allgemeine Sicherheitshinweise .............................................................................. 2
1.2 Bestimmungsgemäße Verwendung ........................................................................ 2
1.3 Konformität mit EU-Richtlinien ................................................................................ 2
1.4 ATEX-Zulassung ..................................................................................................... 2
2 Transport und Lagerung ............................................................................................... 2
3 Montage / Inbetriebnahme ............................................................................................ 3
3.1 Mechanische Installation ......................................................................................... 3
3.2 Elektrischer Anschluss ............................................................................................ 3
3.3 Geräte mit Druckmittler ........................................................................................... 4
3.4 Montage des abgesetzten Displays ........................................................................ 4
4 Betrieb ............................................................................................................................ 5
4.1 Testklemmen ........................................................................................................... 5
4.2 Display entfernen / Schreibschutz aktivieren ........................................................... 6
4.3 Wartung / Service .................................................................................................... 7
5 Demontage ..................................................................................................................... 7
6 Bedienungsanleitung .................................................................................................... 7
6.1 Grundlagen des Bedienkonzeptes .......................................................................... 7
6.2 Anzeigemodus / Messwertanzeige .......................................................................... 9
6.3 Menümodus / Bedienmenü ................................................................................... 11
6.4 Der Menübaum ..................................................................................................... 14
Fragen zu diesem Gerät? Hotline +49 (0) 4408 804 - 444
LABOM Mess- und Regeltechnik GmbH Im Gewerbepark 13 27798 Hude Deutschland
Tel.: +49 (0) 4408 804-0 Fax: +49 (0) 4408 804-100 e-mail: info@labom.com www.labom.com
BA_072
Rev 1C4
Seite 1/25

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für LABOM PASCAL Ci4

Inhaltszusammenfassung für LABOM PASCAL Ci4

  • Seite 1: Inhaltsverzeichnis

    BA_072 Fragen zu diesem Gerät? Hotline +49 (0) 4408 804 - 444 Rev 1C4 LABOM Mess- und Regeltechnik GmbH Im Gewerbepark 13 27798 Hude Deutschland Seite 1/25 Tel.: +49 (0) 4408 804-0 Fax: +49 (0) 4408 804-100 e-mail: info@labom.com www.labom.com...

  • Seite 2: Allgemeine Angaben

    Gerätes. Beachten Sie neben dieser Betriebsanleitung die gesetzlichen Vor- schriften, bestehende Normen, die ergänzenden technischen Daten des zugehörigen Da- tenblattes (siehe www.labom.com) sowie die Angaben auf dem Typenschild. Allgemeine Sicherheitshinweise Die Montage, Inbetriebnahme, Wartung oder Demontage des Gerätes darf nur mit geeig- neter Ausrüstung durch dafür ausgebildetes Fachpersonal erfolgen, das vom Anlagenbe-...

  • Seite 3: Montage / Inbetriebnahme

    − Drücken Sie bei Ausführungen mit Federklemmen mittels eines kleinen Schrauben- drehers die Feder bis zum Anschlag herunter, bevor Sie das Kabel einführen. Sonst ist eine sichere elektrische Verbindung nicht gewährleistet. BA_072 Rev 1C4 Druckmessumformer PASCAL Ci4 Seite 3/25...

  • Seite 4: Geräte Mit Druckmittler

    Wenn Sie das abgesetzte Display als Nachrüstsatz erhalten haben, gehen Sie bei der Montage wie folgt vor: 1. Demontieren Sie die Anzeige- und Bedieneinheit am PASCAL Ci4 sowie den Display- deckel (siehe 4.2). 2. Ersetzen Sie diese durch den Adaptereinsatz samt Befestigungsring, die im Lieferzu- stand auf das Absetzgehäuse montiert sind.

  • Seite 5: Betrieb

    Sie können mittels der Testklemmen auf der Klemmplatine den Ausgangsstrom ohne Un- terbrechung der Stromschleife prüfen. Wenn Sie ein Strommessgerät mit den Klemmen „+Test“ und „-Test“ auf der Klemmplatine verbinden, wird der Strom automatisch über das Messgerät geleitet. BA_072 Rev 1C4 Druckmessumformer PASCAL Ci4 Seite 5/25...

  • Seite 6: Display Entfernen / Schreibschutz Aktivieren

    Modul erreichen. Der Schreibschutz ist aktiv, wenn der Schiebeschalter auf „ON“ steht. Position Schreibschutz ein Position Schreibschutz aus Abbildung 6: Schreibschutz über Schiebeschalter im Gerät Montieren Sie das Display in der umgekehrten Reihenfolge. BA_072 Rev 1C4 Druckmessumformer PASCAL Ci4 Seite 6/25...

  • Seite 7: Wartung / Service

    Matrix Display mit 80x120 Pixeln sowie ei- nem 4-Tasten Bedienfeld. Die vier Tasten unterhalb des Displays er- lauben eine intuitive Bedienung des Gerä- Abbildung 7: Bedienelemente tes. Die Grundfunktionen der Tasten sind in allen Betriebsmodi gleich. BA_072 Rev 1C4 Druckmessumformer PASCAL Ci4 Seite 7/25...
  • Seite 8 − Kopfzeile: ggf. Erläuterung des Symbols, sonst „Messwert“ − Datenbereich: Messwerte und Parameter gemäß eingestelltem Darstellungsmodus (siehe 6.2.3) Betriebsmodus Gerätedatenanzeige (siehe 6.2.1) − Kopfzeile: Titel zu angezeigten Gerätedaten − Datenbereich: Gerätedaten Betriebsmodus Bedienmenü BA_072 Rev 1C4 Druckmessumformer PASCAL Ci4 Seite 8/25...

  • Seite 9: Anzeigemodus / Messwertanzeige

    Geräte-Identifikation (Geräte ID, Auftragsnummer, Seriennummer) − Modulinformationen (Hardware- und Softwarestände, Seriennummern) 6.2.2 Symbole zum Gerätezustand In der rechten oberen Ecke des Displays wird abhängig vom Gerätezustand ein NE107- konformes Symbol angezeigt. Folgende Symbole sind definiert: BA_072 Rev 1C4 Druckmessumformer PASCAL Ci4 Seite 9/25...
  • Seite 10 2. Wert Große Anzei- Der Hauptwert wird maximal groß dar- 1. Wert gestellt (beste Ablesbarkeit aus größerer Entfernung) Zusätzlich kann ein Neben- Einh. 2. Wert wert angezeigt werden. Tabelle 4: Anzeigelayouts BA_072 Rev 1C4 Druckmessumformer PASCAL Ci4 Seite 10/25...

  • Seite 11: Menümodus / Bedienmenü

    In langen Menüs und Auswahllisten zeigt ein Scrollbalken am linken Rand die Position des aktuell gewählten Eintrages an. Menüpunkte, die einen Einstelldialog aufrufen, unterscheiden sich von Untermenüs durch drei nachgestellte Punkte, z.B. „Messbereichsanfang…“ (Einstelldialog) und „System“ (Un- termenü). BA_072 Rev 1C4 Druckmessumformer PASCAL Ci4 Seite 11/25...

  • Seite 12: Auswahl Eines Wertes Aus Einer Auswahlliste

    Informationsfenster quittiert (s.u.) und der neue Wert wird oberhalb der Aus- wahlliste angezeigt. Mit ESC verlassen Sie nach dem Speichern die Auswahlliste. Wenn Sie ESC lang drü- cken, wechseln Sie zurück in den Anzeigemodus. BA_072 Rev 1C4 Druckmessumformer PASCAL Ci4 Seite 12/25...

  • Seite 13: Einstellung Eines Zahlenwertes

    -Taste verändern Sie die selektierte Stelle. Die höherwer- tige Stelle wird dabei ggf. mit erhöht bzw. erniedrigt. Dadurch können Sie sehr einfach von z.B. 19 auf 20 wechseln, ohne zwei Stellen editieren zu müssen. BA_072 Rev 1C4 Druckmessumformer PASCAL Ci4 Seite 13/25...

  • Seite 14: Der Menübaum

    Abbildung 13: Ablauf bei Zahleneingabe am Beispiel der Umstellung von 4.0000 auf 2.9000 Der Menübaum Im Folgenden werden die Anzeige- und Einstellmöglichkeiten anhand ihrer Position im Menübaum beschrieben. Eine Übersicht des Menübaums finden Sie auf der letzten Seite dieser Anleitung BA_072 Rev 1C4 Druckmessumformer PASCAL Ci4 Seite 14/25...

  • Seite 15: Hauptmenü

    Messbereichsende Einstellen des Druckwertes, der 20 mA (Messbereichsende) ent- sprechen soll (siehe 6.4.5.1) Dämpfung Einstellung der Dämpfung des Ausgangssignals (siehe 6.4.5.2) Geräte ID Einstellung der Geräte-ID (siehe 6.4.10.1) Tabelle 7: Menü „Quick-Setup“ BA_072 Rev 1C4 Druckmessumformer PASCAL Ci4 Seite 15/25...

  • Seite 16: Nullpunktkorrektur

    Der obere Abgleich verändert die Steigung der Kennlinie, indem er nur die Spanne bzw. das Messbereichsende korrigiert. Führen Sie für einen vollständigen und korrekten Abgleich immer zuerst den unteren und dann den oberen Abgleich durch. BA_072 Rev 1C4 Druckmessumformer PASCAL Ci4 Seite 16/25...
  • Seite 17 − Diesen Stromwert (z.B. 3,996) am Gerät eingeben. Das Gerät korrigiert nun den Stromausgang so, dass 4 mA am Ende der Messkette angezeigt werden. Mit dem Verlassen der Funktion wird der Konstantstrommodus wieder verlassen und der Stromwert entspricht wieder dem gemessenen Druck. BA_072 Rev 1C4 Druckmessumformer PASCAL Ci4 Seite 17/25...
  • Seite 18 Torr (1 Torr = 1 mmHg = 1,33 mbar) mmHg Millimeter Quecksilbersäule (1 mmHg = 1,33 mbar) inHg Zoll (inch) Quecksilbersäule (1 inHg = 33,86 mbar) Tabelle 11: mögliche Einheiten für Druck BA_072 Rev 1C4 Druckmessumformer PASCAL Ci4 Seite 18/25...

  • Seite 19: Einstellung Des Messbereiches

    Spanne von 1% des Nennbereiches gegeben ist (Turndown 100:1). Beachten Sie dabei, dass der Messfehler mit steigendem Turndown größer wird. Sie müs- sen also bei einer kleinen Spanne mit einem signifikanten Messfehler rechnen. Die Anga- BA_072 Rev 1C4 Druckmessumformer PASCAL Ci4 Seite 19/25...

  • Seite 20: Einstellung Der Messrate

    − Die Kommunikation über HART kann ggf. durch schnelle Druckschwankungen ge- stört werden. − Das Messsignal kann stärker rauschen. Sie sollten deshalb nur die Messrate auf 100 Hz erhöhen, wenn dies für den Anwendungs- fall erforderlich ist. BA_072 Rev 1C4 Druckmessumformer PASCAL Ci4 Seite 20/25...

  • Seite 21: Konfiguration Der Tabellenfunktion

    Sie in den Editiermodus für den angezeigten Tabellenpunkt. Geben Sie nun zuerst den Prozentwert ein und anschließend den Stromwert. Mit dem Bestätigen des Stromwertes wechseln Sie zurück zur Anzeige des eben editierten Tabellenpunktes. BA_072 Rev 1C4 Druckmessumformer PASCAL Ci4 Seite 21/25...

  • Seite 22: Untere Und Obere Stromgrenze

    Temperatur, bis diese durch den Benutzer zurückgesetzt werden. Unter dem Menüpunkt, der den Schleppzeiger anzeigt, können Sie diesen auch löschen. Die Schleppzeiger sind ebenfalls direkt von der Messwertanzeige aus in den Gerätedaten zugänglich (siehe 6.2.1). BA_072 Rev 1C4 Druckmessumformer PASCAL Ci4 Seite 22/25...

  • Seite 23: Der Wartungstimer

    Einstellen eines festen Stromwertes Drucksimulation Einstellen eines festen Druckwertes Tabelle 18: Menü „Simulation“ Die Stromsimulation beeinflusst nur den Stromausgang. Die Drucksimulation berücksich- tigt alle Einstellungen also z.B. auch die Dämpfung und eine aktive Tabellenfunktion. BA_072 Rev 1C4 Druckmessumformer PASCAL Ci4 Seite 23/25...
  • Seite 24 Sonderzeichen bestehen. Die Zeichen sind bei der Auswahl in der unten angegeben Reihenfolge angeordnet. Vom Ende der Liste (Sonderzeichen „@“) gelangen Sie wieder an den Anfang (Zahl „0“). Zeichenvorrat: 0123456789 ABCDEFGHIJKLMNOPQRSTUVWXYZ[\]^_!“#$%&‘()*+,-./:;<=>?@ BA_072 Rev 1C4 Druckmessumformer PASCAL Ci4 Seite 24/25...

  • Seite 25: Übersicht Über Menübaum Und Gerätefunktionen

    Einstellen der Geräte-ID (z.B. zur Anzeige im Display) Gerätedaten… Anzeigen der Gerätedaten (wie aus Messwert heraus) … Verschiedene Bildschirme mit Gerätedaten Werksdatenreset… Rücksetzen auf Werkseinstellungen Neustart… Neustarten des Gerätes (wie nach Spannungsverlust) BA_072 Rev 1C4 Druckmessumformer PASCAL Ci4 Seite 25/25...
