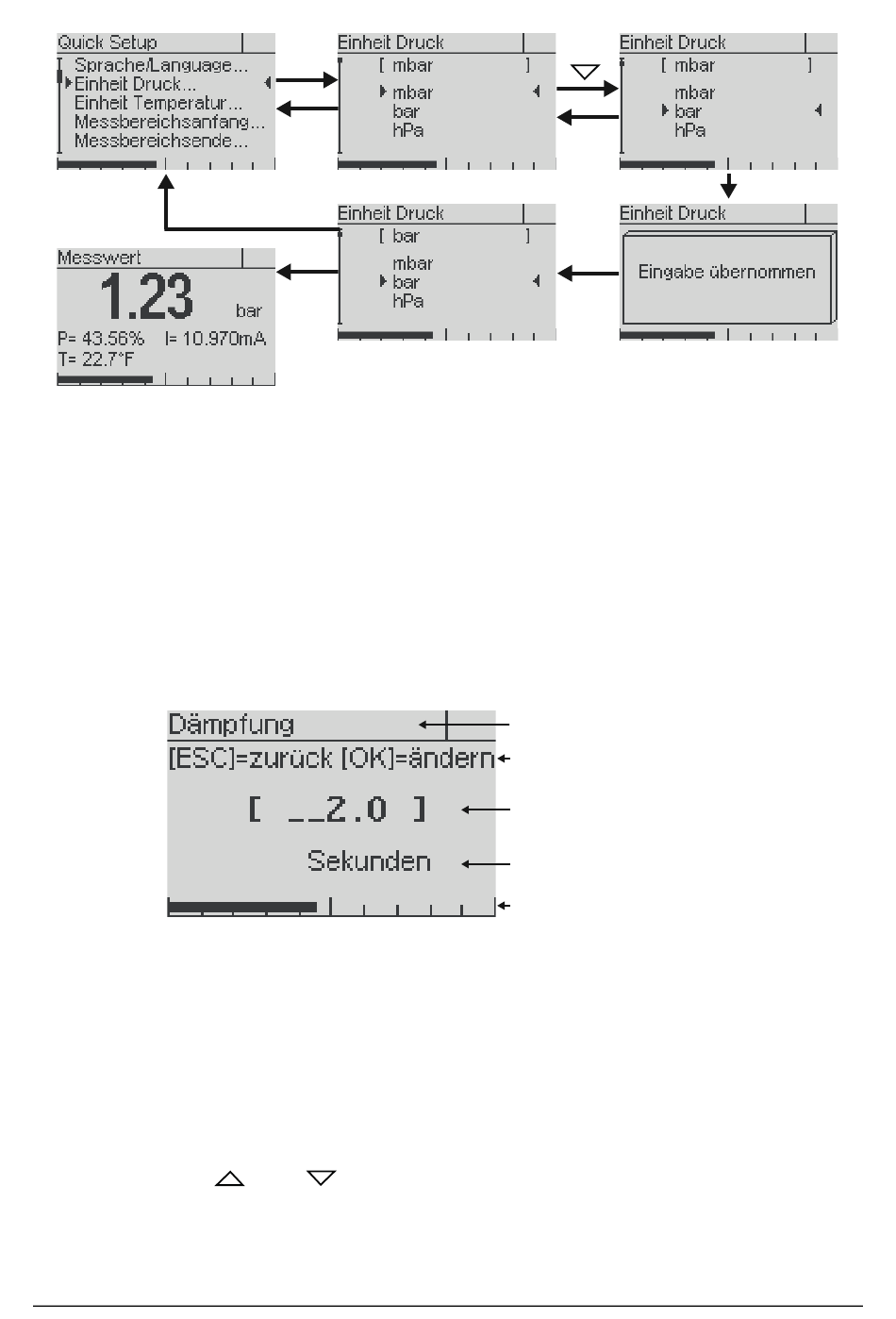

Abbildung 11: Ablauf bei Werteauswahl am Beispiel der Umstellung von mbar auf bar
6.3.2

Einstellung eines Zahlenwertes

Bei der Einstellung von Zahlenwerten besteht der Bildschirminhalt aus folgenden Elemen-
ten (von oben nach unten):
− Bezeichnung des Parameters, der eingestellt werden kann
− Hilfetext
− Zahlenwert
− Einheit
− Bargraph
Nach der Auswahl eines Menüpunktes zur Zahleneingabe (z. B. Messbereichsanfang)
wird der Zahlenwert zunächst nur angezeigt. Der Zahlenwert selbst wird in eckigen Klam-
mern angezeigt, die Einheit darunter. Nicht verwendete, führende Stellen werden mit Un-
terstrichen gekennzeichnet. Erst wenn Sie erneut OK drücken, wechseln Sie in den Edi-
tiermodus.
Zahlenwerte werden Stelle für Stelle eingegeben. Zuerst ist immer die höchstwertige Stelle
selektiert (sichtbar durch zwei Dreiecke ober- und unterhalb der Ziffer). Durch Drücken von
OK gelangen Sie zur jeweils nächsten Stelle.
Durch Drücken der
tige Stelle wird dabei ggf. mit erhöht bzw. erniedrigt. Dadurch können Sie sehr einfach von
z.B. 19 auf 20 wechseln, ohne zwei Stellen editieren zu müssen.
BA_072 Rev 1C4 Druckmessumformer PASCAL Ci4
OK
ESC
ESC
ESC
lang
Abbildung 12 Elemente bei Einstellung eines Zahlenwertes
- bzw.
-Taste verändern Sie die selektierte Stelle. Die höherwer-
ESC
Parameterbezeichnung
Hilfetext
Zahlenwert
Einheit
Bargraph
OK
Seite 13/25
