Betrieb; Testklemmen - LABOM PASCAL Ci4 Betriebsanleitung

1_BN/BR
2_WH/WS
3_BU/BL
4_BK/SW
Dieser Umbau kann im laufenden Betrieb erfolgen. Wir empfehlen jedoch, das Gerät wäh-
rend des Umbaus abzuschalten.

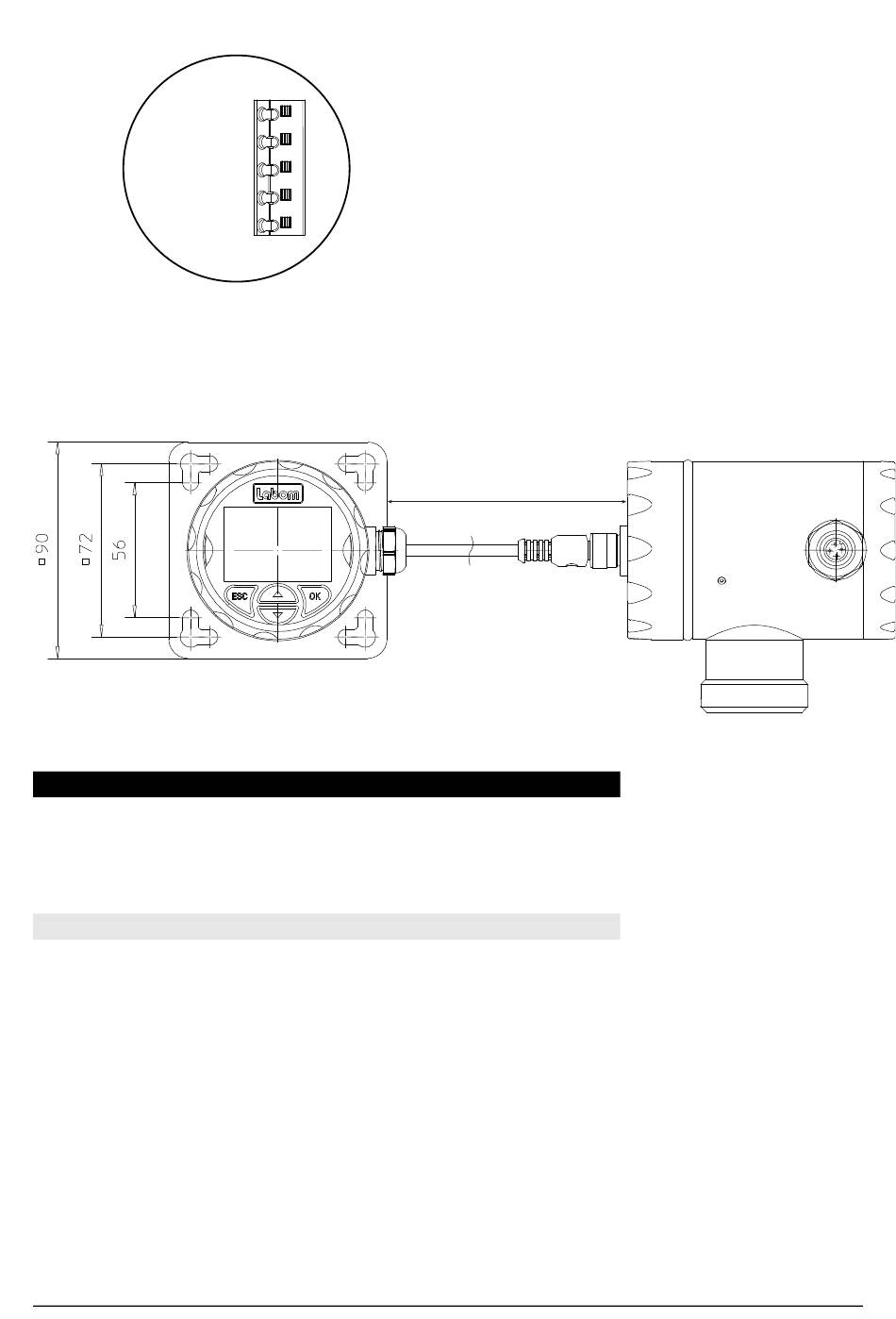

Abbildung 3: Abgesetzte Anzeige- und Bedieneinheit nach der Montage
4

Betrieb

Während des Betriebes sind außer den einzuhaltenden Druck- und Temperaturgrenzen
keine weiteren Besonderheiten zu beachten.
Zulässige Umgebungstemperatur:
4.1

Testklemmen

Sie können mittels der Testklemmen auf der Klemmplatine den Ausgangsstrom ohne Un-
terbrechung der Stromschleife prüfen. Wenn Sie ein Strommessgerät mit den Klemmen
„+Test" und „-Test" auf der Klemmplatine verbinden, wird der Strom automatisch über das
Messgerät geleitet.
BA_072 Rev 1C4 Druckmessumformer PASCAL Ci4
Abbildung 2: Anschluss des abgesetzten Displays
Farbcodes
BN/BR: braun
WH/WS: weiß
BU/BL: blau
BK/SW: schwarz
max. 10 m
-40...80 °C
Seite 5/25
