LABOM PASCAL Ci4 Betriebsanleitung Seite 8

Wenn Sie die Auf- oder Ab-Taste lange drücken, wird die Taste mehrfach ausgelöst. So
können Sie z.B. bequem in langen Auswahllisten navigieren. Durch langes Drücken der
ESC-Taste gelangen Sie immer zurück zur Messwertanzeige.
Taste Funktion
/ Funktion auswählen, Wert erhöhen bzw. vermindern
OK Gewählte Funktion bzw. gewählten Wert bestätigen
ESC Aktion abbrechen, Anzeige beenden
ESC lang Zurück zur Messwertanzeige
Die Strukturierung des Displays ist in jedem Betriebsmodus gleich. Der Anzeigebereich ist
generell in vier Zonen unterteilt:
− Kopfzeile
− Symbol zum Gerätezustand
− Datenbereich
− Fußzeile mit Bargraph des aktuellen Messwertes
Das Symbol zum Gerätezustand (siehe auch 6.2.2) als auch der Bargraph werden in je-
dem Betriebsmodus angezeigt. Der Bargraph zeigt immer den Druckmesswert in Prozent
vom eingestellten Messbereich an. Der Inhalt der Kopfzeile und des Datenbereiches hängt
vom Betriebsmodus ab:
Betriebsmodus Messwertanzeige
− Kopfzeile: ggf. Erläuterung des Symbols, sonst „Messwert"
− Datenbereich: Messwerte und Parameter gemäß eingestelltem Darstellungsmodus
(siehe 6.2.3)
Betriebsmodus Gerätedatenanzeige (siehe 6.2.1)
− Kopfzeile: Titel zu angezeigten Gerätedaten
− Datenbereich: Gerätedaten
Betriebsmodus Bedienmenü
BA_072 Rev 1C4 Druckmessumformer PASCAL Ci4
Tabelle 1: Grundsätzliche Tastenfunktionen

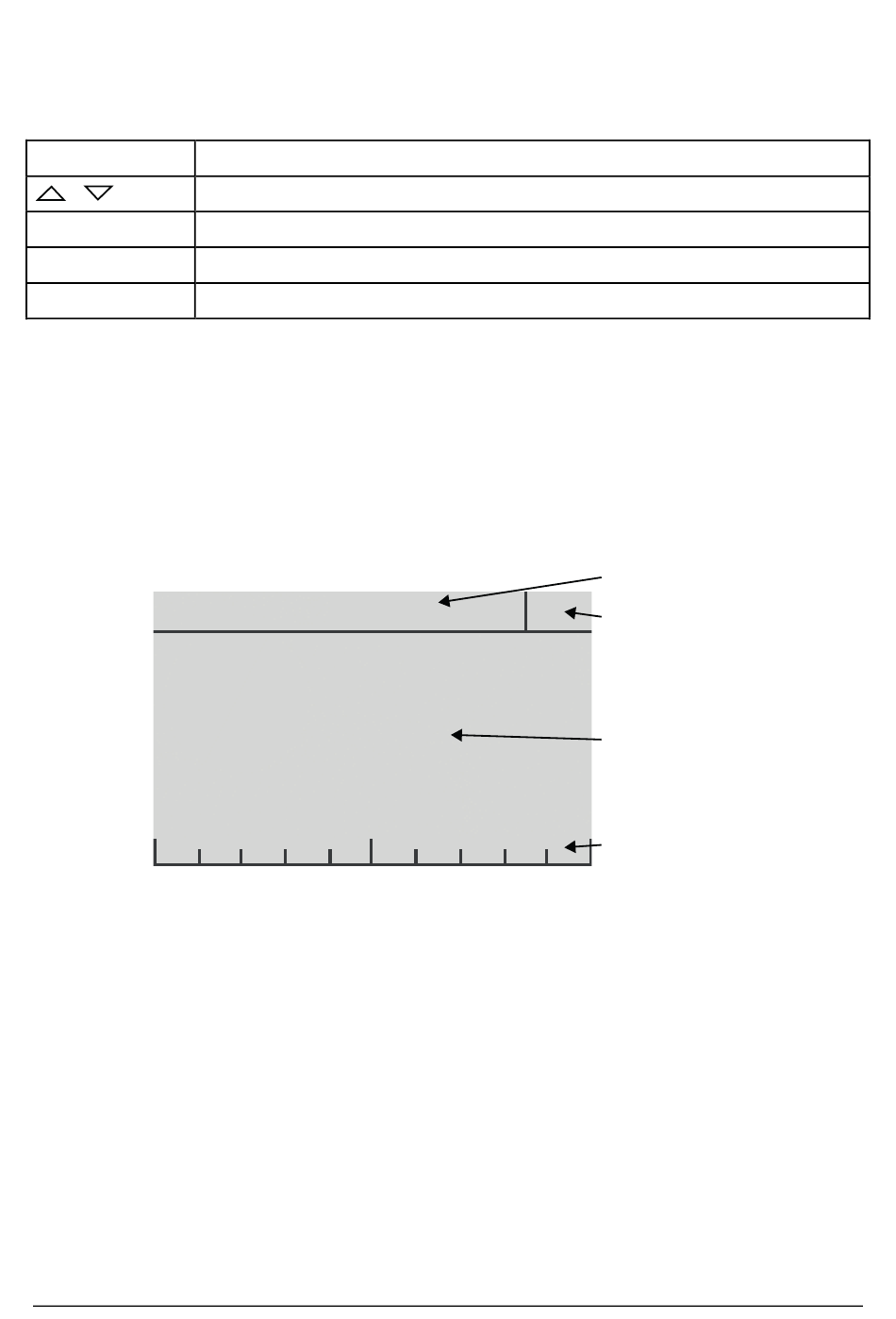

Abbildung 8: Displaystruktur
Kopfzeile
Symbol
Datenbereich
Bargraph des
Druckwertes
