LABOM PASCAL Ci4 Betriebsanleitung Seite 10

Fehler/Ausfall
Warnung
Sättigung
Funktions-
kontrolle
Wartung
Schreibschutz
Die Liste der Symbole ist in absteigender Priorität sortiert. Es wird immer nur das Symbol
mit der höchsten Priorität angezeigt. Die beiden wichtigsten Symbole für Fehler und War-
nung werden blinkend dargestellt.
6.2.3 Anzeigelayouts
Sie können die Aufteilung der Messwertanzeige als auch die angezeigten Informationen
nach eigenen Wünschen konfigurieren. Es stehen fünf verschiedene Layouts für das Dis-
play zur Verfügung:
Bezeichnung
Fünf Werte
2. Wert
4. Wert
Vier Werte
2. Wert
Drei Werte
Zwei Werte
Große Anzei-
ge
2. Wert
BA_072 Rev 1C4 Druckmessumformer PASCAL Ci4
Kritischer Fehler, Fehlerstrom aktiviert
Der Fehler wird im Anzeigebereich angezeigt. Es kann
weiterhin das Bedienmenü aufgerufen werden.
Temperatur- oder Druckgrenzen werden verletzt.
Am Stromausgang wurde die eingestellte obere bzw. unte-
re Stromgrenze erreicht.
Stromausgang entspricht durch Druck- oder Stromsimula-
tion nicht dem anliegenden Druckwert.
Das Gerät signalisiert Wartungsbedarf, da der Wartungs-
timer abgelaufen ist (siehe 6.4.7.2).
Der Schreibschutz des Gerätes wurde über den DIP-
Schalter im Gerät aktiviert.

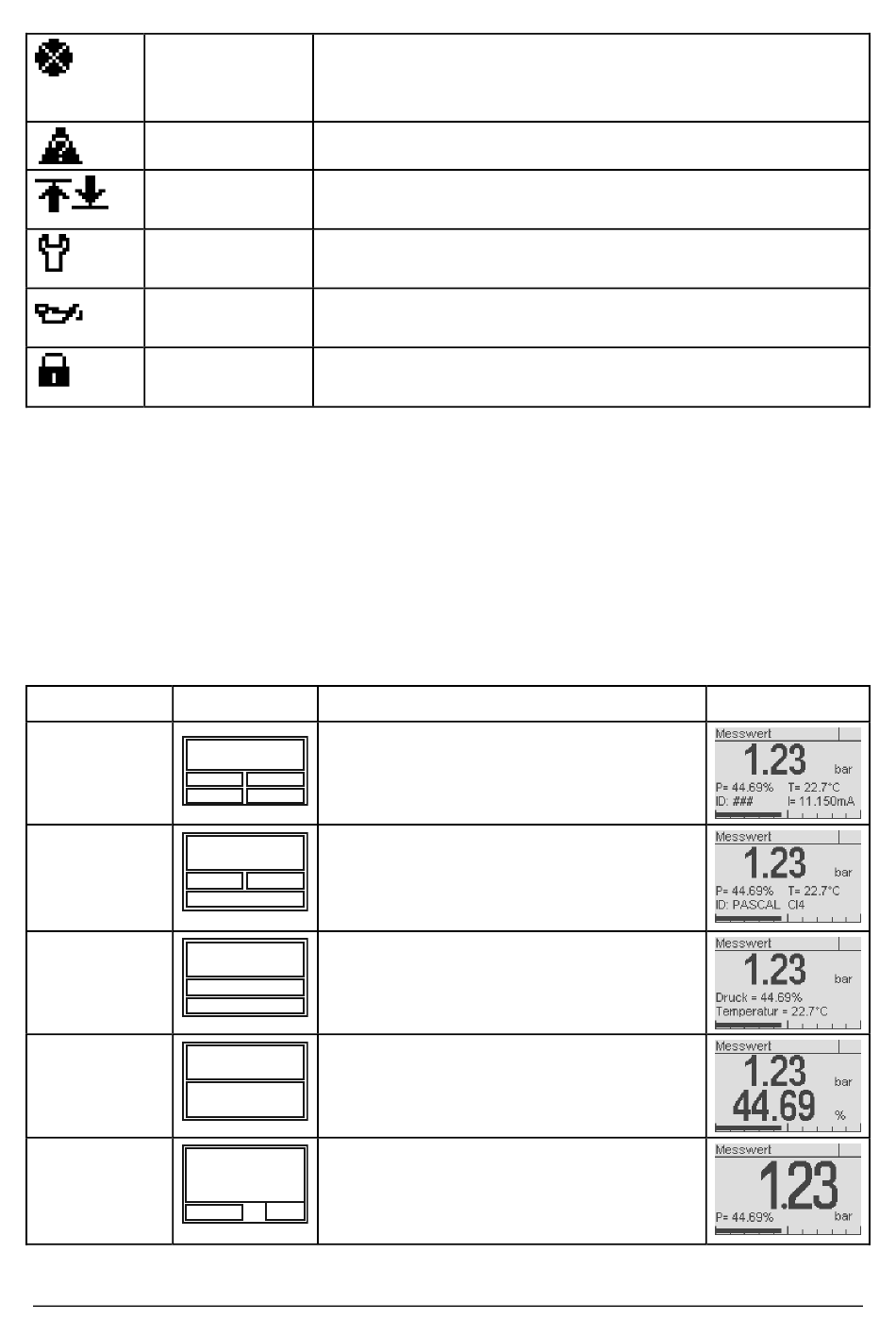

Tabelle 3: Symbole zum Gerätezustand
Layout Beschreibung
Unter dem Hauptwert werden vier Ne-
1. Wert
benwerte angezeigt.
3. Wert
5. Wert
Unter dem Hauptwert werden drei Ne-
1. Wert
benwerte angezeigt. Einer von diesen
3. Wert
kann die gesamte Displaybreite ein-
4. Wert
nehmen.
Unter dem Hauptwert werden zwei Ne-
1. Wert
benwerte angezeigt. Beide können die
2. Wert
gesamte Displaybreite einnehmen.
3. Wert
Zwei Werte werden gleich groß, unterei-
1. Wert
nander dargestellt.
2. Wert
Der Hauptwert wird maximal groß dar-
1. Wert
gestellt (beste Ablesbarkeit aus größerer
Entfernung) Zusätzlich kann ein Neben-
Einh.
wert angezeigt werden.
Tabelle 4: Anzeigelayouts
Beispiel
Seite 10/25
