Niederwertige Stellen werden nicht beeinflusst, es sei denn, dass eine Einstellgrenze er-
reicht wird. Dann wird der Wert auf die Einstellgrenze gesetzt.
Negative Zahlen können Sie einstellen, indem Sie die höchstwertige Stelle über Null hin-
aus vermindern.
Durch Drücken der ESC-Taste können Sie jederzeit die Eingabe abbrechen und zur An-
sicht des gespeicherten Wertes zurückwechseln. Es erfolgt dabei keine Speicherung des
eventuell geänderten Zahlenwertes.
Mit der OK-Taste bestätigen Sie die eingestellte Ziffer und springen zur nächsten Stelle.
Mit der Bestätigung der letzten Ziffer wird der gesamte Wert gespeichert. Sie können von
jeder Ziffer aus den neuen Wert speichern, indem Sie die OK-Taste lange gedrückt halten.
OK
OK
OK
lang

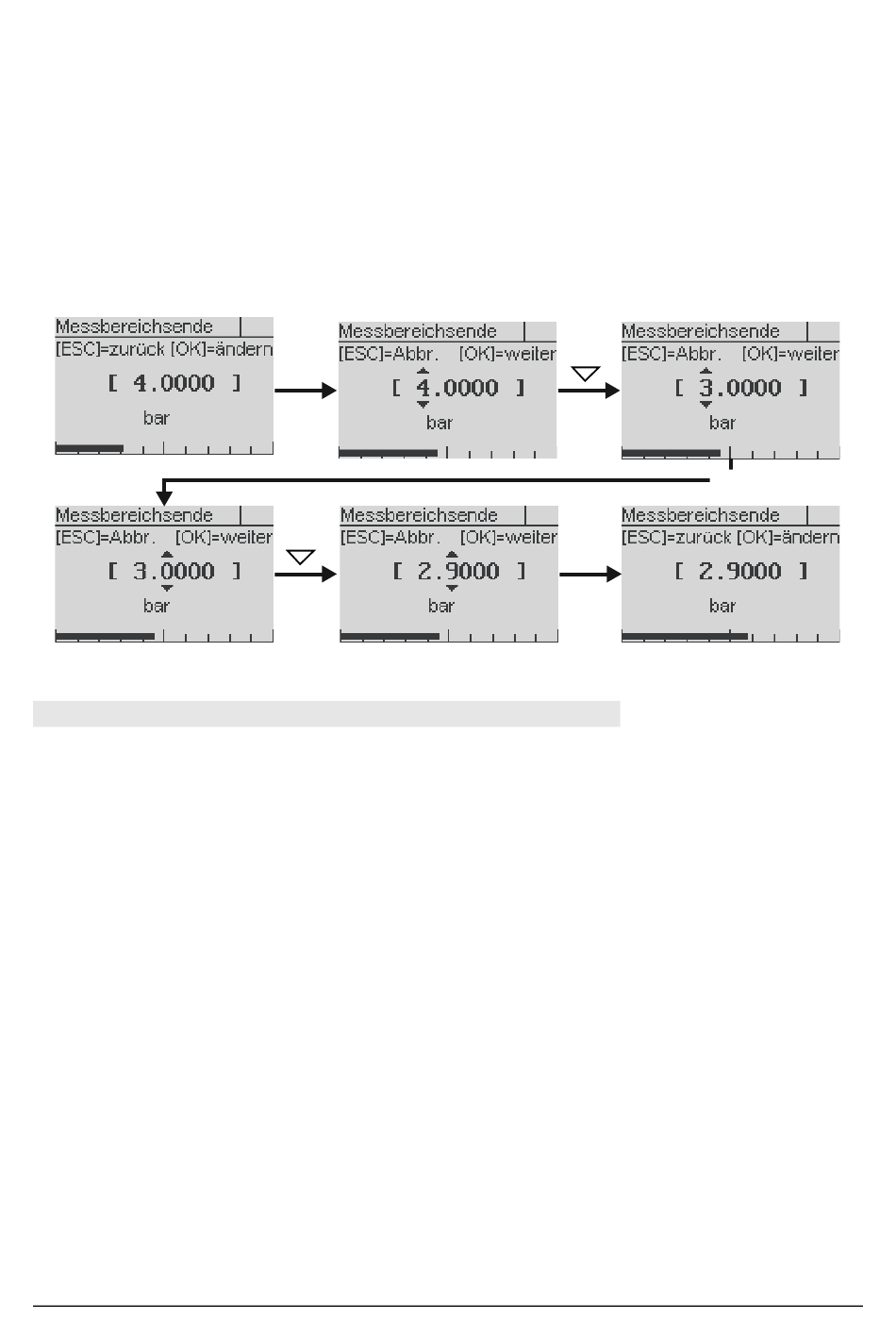

Abbildung 13: Ablauf bei Zahleneingabe am Beispiel der Umstellung von 4.0000 auf 2.9000
6.4
Der Menübaum
Im Folgenden werden die Anzeige- und Einstellmöglichkeiten anhand ihrer Position im
Menübaum beschrieben. Eine Übersicht des Menübaums finden Sie auf der letzten Seite
dieser Anleitung
BA_072 Rev 1C4 Druckmessumformer PASCAL Ci4
Seite 14/25
