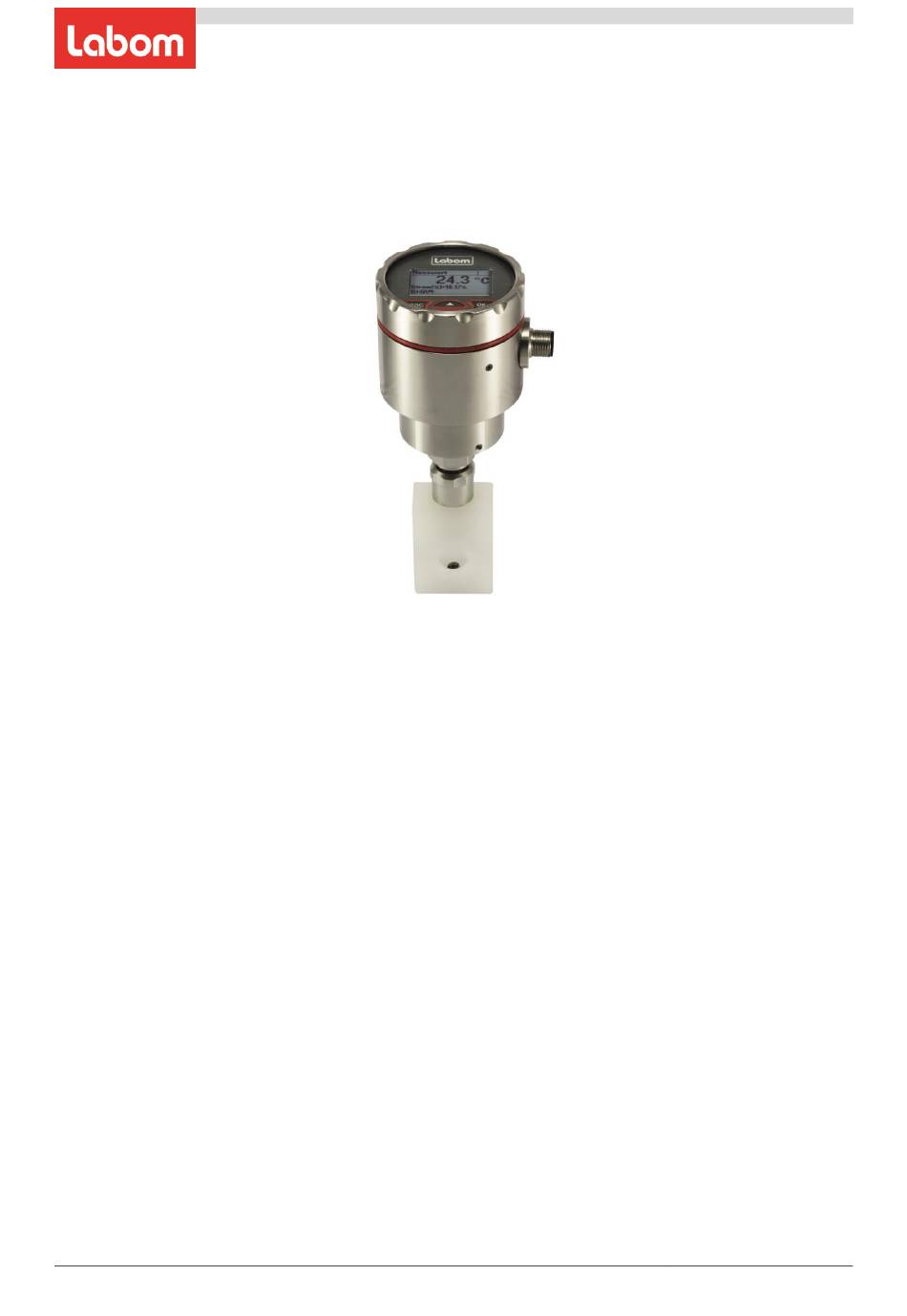

Temperaturmessumformer Clamp-on
Typenreihe GV4610
Betriebsanleitung
1 Allgemeine Angaben ..................................................................................................... 2
1.1 Allgemeine Sicherheitshinweise .............................................................................. 2
1.2 Bestimmungsgemäße Verwendung ........................................................................ 2
1.3 Konformität mit EU-Richtlinien ................................................................................ 2
2 Transport und Lagerung ............................................................................................... 2
3 Montage / Inbetriebnahme ............................................................................................ 2
3.1 Anbau an den Prozess ............................................................................................ 2
3.2 Display montieren / demontieren ............................................................................. 4
3.3 Elektrischer Anschluss ............................................................................................ 5
3.4 Ausrichtung des Gerätes ......................................................................................... 5
3.5 Kontrast einstellen ................................................................................................... 5
4 Betrieb ............................................................................................................................ 6
4.1 Kalibrierung ............................................................................................................. 6
4.2 Wartung / Service .................................................................................................... 6
5 Demontage ..................................................................................................................... 6
6 Bedienungsanleitung .................................................................................................... 7
6.1 Grundlagen des Bedienkonzeptes .......................................................................... 7
6.2 Anzeigemodus / Messwertanzeige .......................................................................... 8
6.3 Menümodus / Bedienmenü ................................................................................... 11
6.4 Der Menübaum ..................................................................................................... 14
LABOM Mess- und Regeltechnik GmbH Im Gewerbepark 13 27798 Hude Deutschland
Hotline: +49 4408 804-444 Fax: +49 4408 804-100 e-mail: sales@labom.com www.labom.com
BA_084_2019-05_10.00
Seite 1/20
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für LABOM GV4610 Serie
Inhaltszusammenfassung für LABOM GV4610 Serie
-
Seite 1: Inhaltsverzeichnis
6.2 Anzeigemodus / Messwertanzeige ................8 6.3 Menümodus / Bedienmenü ................... 11 6.4 Der Menübaum ..................... 14 LABOM Mess- und Regeltechnik GmbH Im Gewerbepark 13 27798 Hude Deutschland BA_084_2019-05_10.00 Hotline: +49 4408 804-444 Fax: +49 4408 804-100 e-mail: sales@labom.com www.labom.com... -
Seite 2: Allgemeine Angaben
Gerätes. Beachten Sie neben dieser Betriebsanleitung die gesetzlichen Vor- schriften, bestehende Normen, die ergänzenden technischen Daten des zugehörigen Da- tenblattes (siehe www.labom.com) sowie die Angaben auf dem Typenschild. Allgemeine Sicherheitshinweise Die Montage, Inbetriebnahme, Wartung oder Demontage des Gerätes darf nur mit geeig- neter Ausrüstung durch dafür ausgebildetes Fachpersonal erfolgen, das vom Anlagenbe-... - Seite 3 3.1.1 Montage des Spannelements Zum Anschluss an den Prozess stehen zwei verschiedene Spannelemente zur Verfügung: Abbildung 1: Befestigungsoptionen: a) Spannblock, b) Spannschuh 3.1.1.1 Montage des Spannblocks Benötigtes Werkzeug: Innensechskantschlüssel 3 mm (Befestigungsschrauben) Innensechskantschlüssel 2 mm (Vibrationssicherung) Drehen Sie die Vibrationssicherung zurück, sodass diese nicht über die Anfräsung des Rohrdurchmessers herausragt...
-
Seite 4: Montage Des Messeinsatzes
3.1.2 Montage des Messeinsatzes Die Montage des Messeinsatzes ist für alle Spannelemente gleich. Benetzen Sie die Spitze des Messeinsatzes mit ausreichend Wärmeleitpaste. Wärmeleit- paste ist bei dieser Gerätefamilie für gute Messergebnisse zwingend erforderlich! Führen Sie nun den Messeinsatz in die entsprechende Bohrung ein. Der Einsatz kann auf zwei Arten positioniert werden. -
Seite 5: Elektrischer Anschluss
Elektrischer Anschluss Nehmen Sie die elektrische Installation erst nach dem Anbau an den Prozess vor. Verbinden Sie die elektrischen Anschlüsse bei abgeschalteter Versorgungsspannung. Ausgang (2-Leiter) 4...20 mA (20...4 mA) = 12…30 VDC Zulässige Versorgungsspannung ≤ (U Zulässige Bürde - 12 V) / 22 mA M12-Rundsteckverbinder Kabelverschraubung Bild 4: Varianten des elektrischen Anschlusses... -
Seite 6: Betrieb
Betrieb Während des Betriebes sind außer den einzuhaltenden Temperaturgrenzen keine weite- ren Besonderheiten zu beachten. -40…150 °C Zulässige Messstofftemperatur: -20…80 °C Zulässige Umgebungstemperatur: Kalibrierung Wir empfehlen eine jährliche Rekalibrierung. Demontieren Sie zur Kalibrierung nur den Messeinsatz. So bleibt durch die Position des Spannelementes die Messposition erhalten. -
Seite 7: Bedienungsanleitung
Bedienungsanleitung Das Gerät kann über das Displaymodul sowie das HART-Protokoll parametriert werden. Im Folgenden wird die Bedienung und Parametrierung des Gerätes mittels Displaymodul beschrieben. Eine Übersicht über die Menüstruktur finden Sie auf der letzten Seite dieses Dokumentes. Grundlagen des Bedienkonzeptes Das Displaymodul besteht aus einem Dot- Matrix Display mit 80x128 Pixeln sowie ei- nem 4-Tasten Bedienfeld. -
Seite 8: Anzeigemodus / Messwertanzeige
Das Symbol zum Gerätezustand (siehe auch 6.2.3) wird in jedem Betriebsmodus ange- zeigt. Der Inhalt der Kopfzeile und des Datenbereiches hängt vom Betriebsmodus ab: Betriebsmodus Messwertanzeige Kopfzeile: ggf. Erläuterung des Symbols, sonst „Messwert“ Datenbereich: Messwerte und Parameter gemäß eingestelltem Darstellungsmodus (siehe 6.2.4) Betriebsmodus Gerätedatenanzeige (siehe 6.2.1) ... -
Seite 9: Menüsperre
Die Reihenfolge der Seiten mit Gerätedaten ist wie folgt: Min/Max-Werte (Messwert) ----- Messwertanzeige (Ausgangspunkt) --- Temperaturmessung (Sensortyp) Stromausgang (Kennlinie, Grenzen, Messbereich) HART-Daten (Adresse, Tag, Descriptor) Geräte-Identifikation (Geräte ID, Auftragsnummer, Seriennummer) Modulinformationen (Hardware- und Softwarestände, Seriennummern) 6.2.2 Menüsperre Sie können das Menü... - Seite 10 6.2.4 Anzeigelayouts Sie können die Aufteilung der Messwertanzeige als auch die angezeigten Informationen nach eigenen Wünschen konfigurieren. Es stehen vier verschiedene Layouts für das Dis- play zur Verfügung: Bezeichnung Layout Beschreibung Beispiel Vier Werte Unter dem Hauptwert werden drei Nebenwerte angezeigt. Der vierte Wert kann die gesamte Displaybreite einnehmen.
-
Seite 11: Menümodus / Bedienmenü
Menümodus / Bedienmenü Drücken Sie OK in der Messwertanzeige, um in das Bedienmenü zu gelangen. Es er- scheint das Hauptmenü im Display. Im Bedienmenü können Sie mit den Pfeiltasten in den Menüs navigieren. Der selektierte Menüpunkt wird mit Dreiecken links und rechts gekennzeichnet. Die OK-Taste wählt den Menüpunkt aus bzw. -
Seite 12: Parameteranzeige Und -Eingabe
6.3.1 Parameteranzeige und -eingabe Bei der Parametereingabe werden Zahleneingaben und Auswahllisten mit fest vorgegebe- nen Optionen unterschieden. Generell wird zuerst immer der eingestellte Wert angezeigt. Mit OK können Sie dann in den Änderungsmodus wechseln und den Parameter editieren. Nach dem Verlassen des Änderungsmodus wechselt die Anzeige in den Ansichtsmodus zurück, damit Sie die neue Einstellung kontrollieren können. - Seite 13 Zahlenwerte werden Stelle für Stelle eingegeben. Zuerst ist immer die höchstwertige Stelle selektiert (sichtbar durch ein Dreieck ober- und unterhalb der Ziffer). Durch Drücken von OK gelangen Sie zur jeweils nächsten Stelle. Abbildung 9: Elemente bei Einstellung eines Zahlenwertes Durch Drücken der - bzw.
-
Seite 14: Der Menübaum
Der Menübaum Im Folgenden werden die Anzeige- und Einstellmöglichkeiten anhand ihrer Position im Menübaum beschrieben. Eine Übersicht des Menübaums finden Sie auf der letzten Seite dieser Anleitung. 6.4.1 Hauptmenü Das Hauptmenü enthält folgende Einträge: Menüeintrag Beschreibung Quick-Setup Zusammenfassung der wichtigsten Einstellparameter Abgleich Abgleichfunktionen für Temperaturmessung und Stromausgang Anzeige... - Seite 15 Menü „Abgleich“ 6.4.3 Für den Temperaturabgleich des Gerätes stehen folgende Funktionen zur Verfügung: Menüeintrag Beschreibung unterer Abgleich Offsetkorrektur bei anliegender Referenztemperatur oberer Abgleich Spannenkorrektur bei anliegender Referenztemperatur Tabelle 8: Menü „Abgleich“ 6.4.3.1 Unterer und oberer Abgleich Der untere Abgleich bewirkt einen Offset der Kennlinie. Er wirkt also auf Messbereichsan- fang und Spanne bzw.
- Seite 16 Gehen Sie dabei wie folgt vor (beispielhaft für 4 mA): Funktion „Stromabgleich“ –> „Abgleich 4mA“ wählen Mit „OK“ Konstantstrommodus (4 mA) aktivieren. ACHTUNG! Der ausgegebene Stromwert entspricht nun nicht mehr dem gemessenen Wert! Dies wird auch durch das Symbol „Funktionskontrolle“ angezeigt (siehe 6.2.3). ...
-
Seite 17: Ausgangsfunktion
Untermenü „Darstellung“ 6.4.4.2 Im Untermenü „Darstellung“ konfigurieren sie die Darstellung der Messwerte und Informa- tionen auf dem Display. Zuerst wählen Sie mit dem Menüpunkt „Anzeigelayout“ die Struktur und die Anzahl der angezeigten Daten aus. Es können bis zu vier Werte gleichzeitig dargestellt werden. In den weiteren Menüeinträgen „1. - Seite 18 Menü „Diagnose“ 6.4.6 In diesem Menü können Sie verschiedene Diagnoseinformationen anzeigen und konfigu- rieren. Folgende Diagnosefunktionen stehen zur Verfügung: Menüeintrag Beschreibung Betriebsstunden Anzeigen von Betriebsstundenzähler Min/Max-Werte Anzeigen und Rücksetzen der Min/Max-Werte Letzter Fehler Anzeigen und Rücksetzen des letzten kritischen Fehlers Tabelle 12: Menü...
- Seite 19 Menü „System“ 6.4.9 Im Menü „System“ sind gerätebezogene Funktionen zusammengefasst. Menüeintrag Beschreibung Geräte-ID Einstellen der Geräte-ID (z.B. zur Anzeige im Display) Gerätedaten Anzeigen der Gerätedaten, wie aus Messwertanzeige heraus (siehe 6.2.1) Werksdatenreset Rücksetzen auf Werkseinstellungen Neustart Neustarten des Gerätes (wie nach Spannungsverlust) Tabelle 15: Menü...
-
Seite 20: Übersicht Über Menübaum Und Gerätefunktionen
6.4.10 Übersicht über Menübaum und Gerätefunktionen BA_084_2019-05_10.00 Temperaturmessumformer Clamp-on Seite 20/20...
