Montage / Inbetriebnahme

Stellen Sie vor der Montage sicher, dass das Gerät hinsichtlich Druckbereich, Überdruck-
festigkeit, Messstoffverträglichkeit, Temperaturbeständigkeit und Prozessanschluss für
den Anwendungsfall geeignet ist.
Nach der Montage und dem elektrischen Anschluss ist das Gerät durch Einschalten der
Spannungsversorgung betriebsbereit.
3.1

Mechanische Installation

Verwenden Sie Dichtungen, die für den Prozessanschluss geeignet und gegen den Mess-
stoff beständig sind.
Überprüfen Sie vor der Inbetriebnahme den Anschluss auf Druckdichtigkeit.
Die Einbaulage des Druckmesssystems ist frei wählbar. In der Standardausführung wird
der Messumformer werkseitig auf senkrechte Montage eingestellt. Eine abweichende Ein-
baulage kann bei einem kleinen Nennbereich eine Nullpunktkorrektur erfordern.
3.2

Elektrischer Anschluss

Nehmen Sie die elektrische Installation erst nach dem Anbau an den Prozess vor.
Verbinden Sie die elektrischen Anschlüsse bei abgeschalteter Versorgungsspannung.
Ausgang (2-Leiter)
Zulässige Versorgungsspannung
Zulässige Bürde
M12-Rundsteckverbinder
( )
(+)
Beachten Sie für elektrische Anschlüsse mittels Kabelverschraubung und Klemmblock
folgende Hinweise:
− Vergessen Sie nicht, nach der Verbindung der Kabel die Kabelverschraubung fest-
zuziehen.
− Drücken Sie bei Ausführungen mit Federklemmen mittels eines kleinen Schrauben-
drehers die Feder bis zum Anschlag herunter, bevor Sie das Kabel einführen. Sonst
ist eine sichere elektrische Verbindung nicht gewährleistet.
BA_072 Rev 1C4 Druckmessumformer PASCAL Ci4
(-)
n.c.

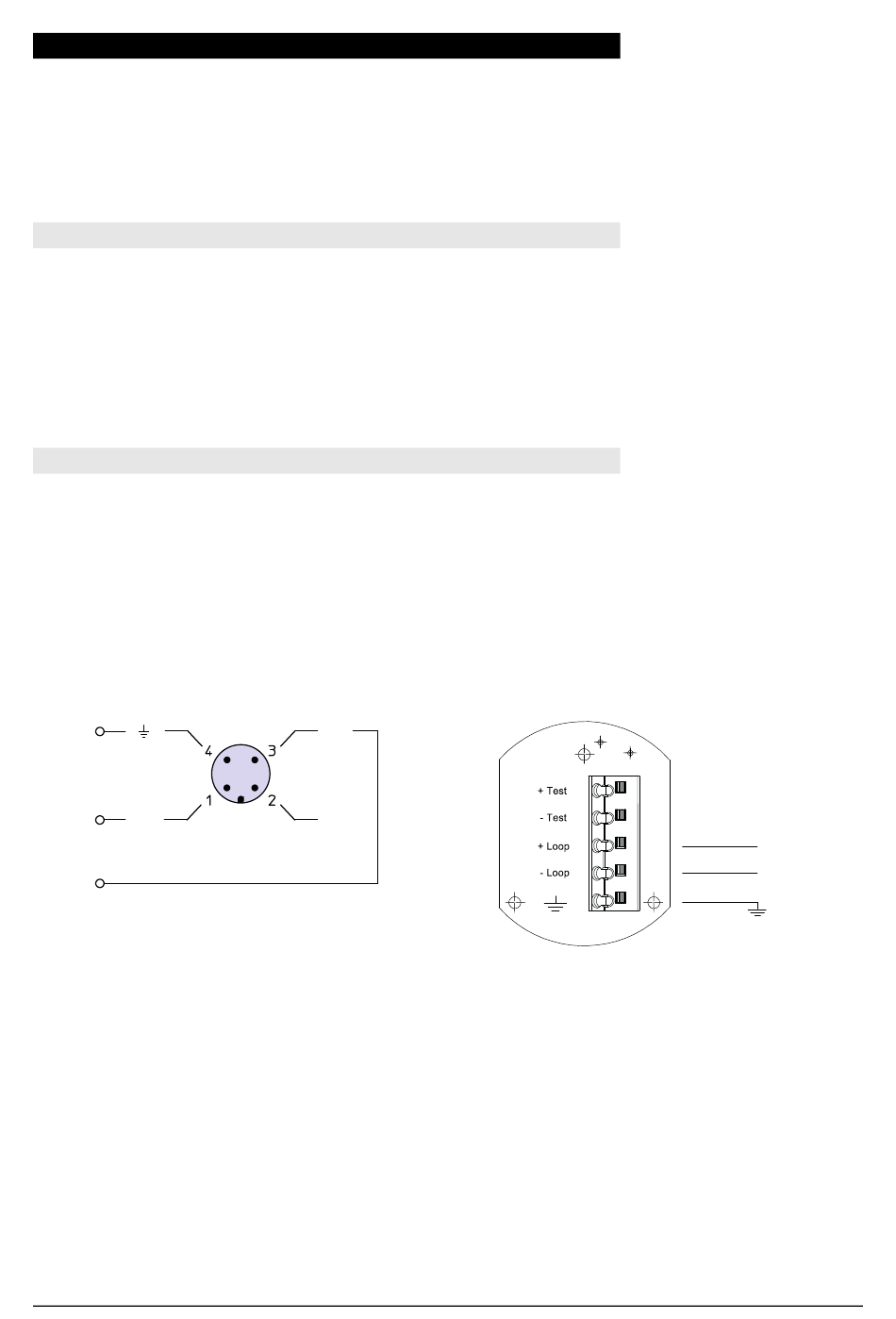

Bild 1: Varianten des elektrischen Anschlusses
4...20 mA (20...4 mA)
U
= 12...30 VDC
V
R
≤ (U
- 12 V) / 22 mA
B
V
Kabelverschraubung
12...30 V
0 V
Seite 3/25
