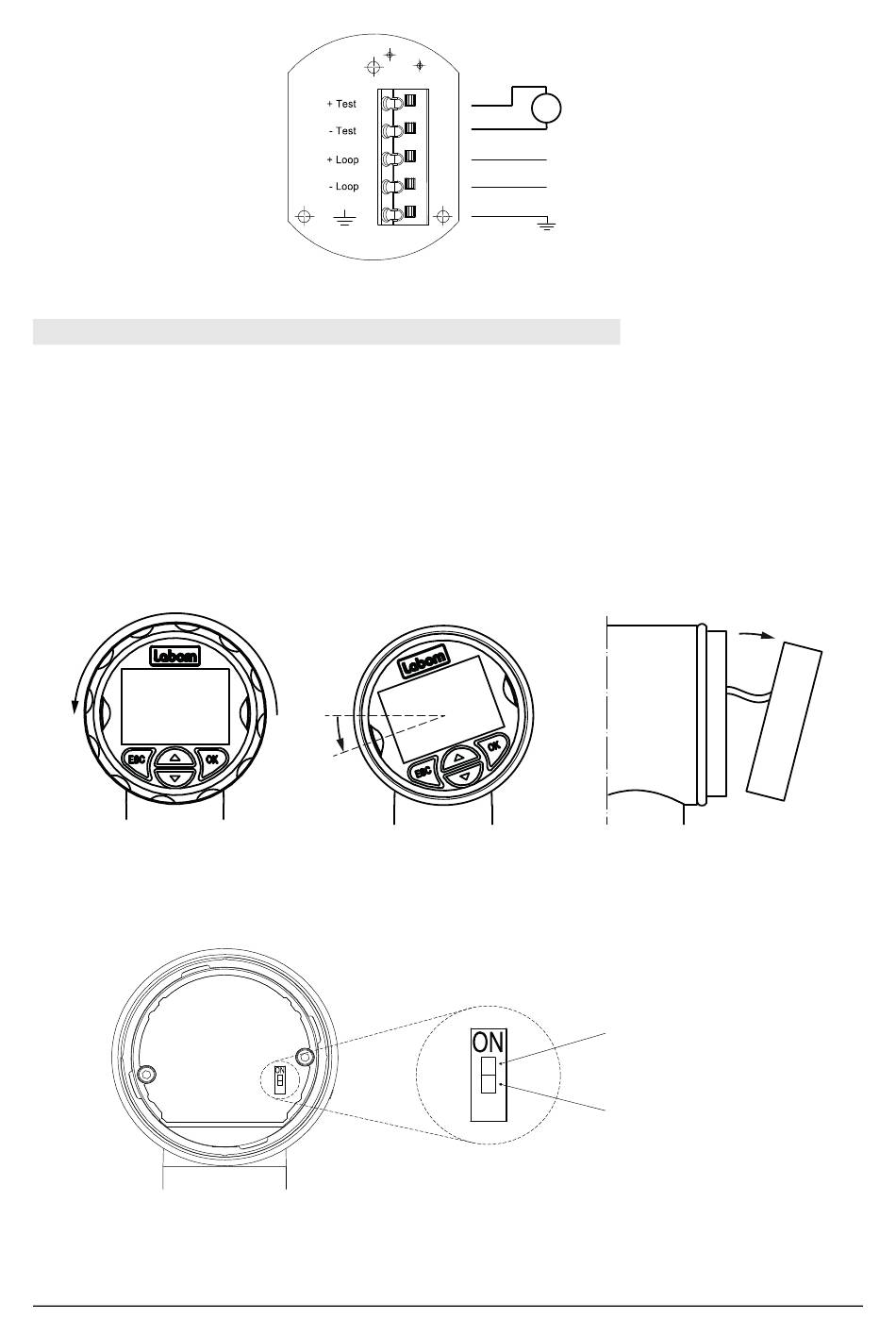

Abbildung 4: Strommessung mittels Testklemmen bei laufendem Betrieb
4.2

Display entfernen / Schreibschutz aktivieren

Über einen Schiebeschalter im Gerät können Sie einen Schreibschutz aktivieren und da-
mit die Parametrierung des Gerätes über das Display sowie über HART unterbinden.
Um den Schreibschutz zu aktivieren, müssen Sie zuerst das Displaymodul entfernen. Ge-
hen Sie dabei wie folgt vor:
− Schrauben Sie den Frontdeckel ab
− Drehen Sie das Displaymodul um 20° gegen den Uhrzeigersinn
− Heben Sie das Displaymodul nach vorne ab
Deckel abschrauben
Nach dem Entfernen des Displaymoduls können Sie den Schiebeschalter auf dem CPU-
Modul erreichen. Der Schreibschutz ist aktiv, wenn der Schiebeschalter auf „ON" steht.
Montieren Sie das Display in der umgekehrten Reihenfolge.
BA_072 Rev 1C4 Druckmessumformer PASCAL Ci4
Display 20° drehen
Abbildung 5: Demontage des Displays
Abbildung 6: Schreibschutz über Schiebeschalter im Gerät
A
12...30 V
0 V
Display abnehmen
Position
Schreibschutz ein
Position
Schreibschutz aus
Seite 6/25
