3.1
Mechanische Installation
Überprüfen Sie vor der Inbetriebnahme den Anschluss auf Druckdichtigkeit.
Verwenden Sie Dichtungen, die für den Prozessanschluss geeignet und gegen den Mess-
stoff beständig sind.
Die Einbaulage des Druckmesssystems ist frei wählbar. In der Standardausführung wird
der Messumformer werkseitig auf senkrechte Montage eingestellt. Eine abweichende Ein-
baulage kann bei einem kleinen Nennbereich eine Nullpunktkorrektur erfordern.
Bei Gehäuseschutzart IP67 und Druckbereichen bis 16 bar / 250 psi werden die Geräte
über das Anschlusskabel belüftet. Legen Sie bei der Montage ein belüftbares Kabel in ei-
nem belüftbaren Anschlussraum auf. Hierdurch werden atmosphärische Schwankungen
ausgeglichen.
3.2
Elektrischer Anschluss
Nehmen Sie die elektrische Installation erst nach dem Anbau an den Prozess vor.
Verbinden Sie die elektrischen Anschlüsse bei abgeschalteter Versorgungsspannung.
4
Betrieb
Während des Betriebes sind außer den einzuhaltenden Druck- und Temperaturgrenzen
keine weiteren Besonderheiten zu beachten.
Die zulässige Umgebungs- und Messstofftemperatur ist vom jeweiligen Gerätetyp und
dessen Ausführung abhängig. Entnehmen Sie diese Angaben bitte dem entsprechenden
Datenblatt.
BA_005_2019-05_10.00 Druckmessumformer COMPACT

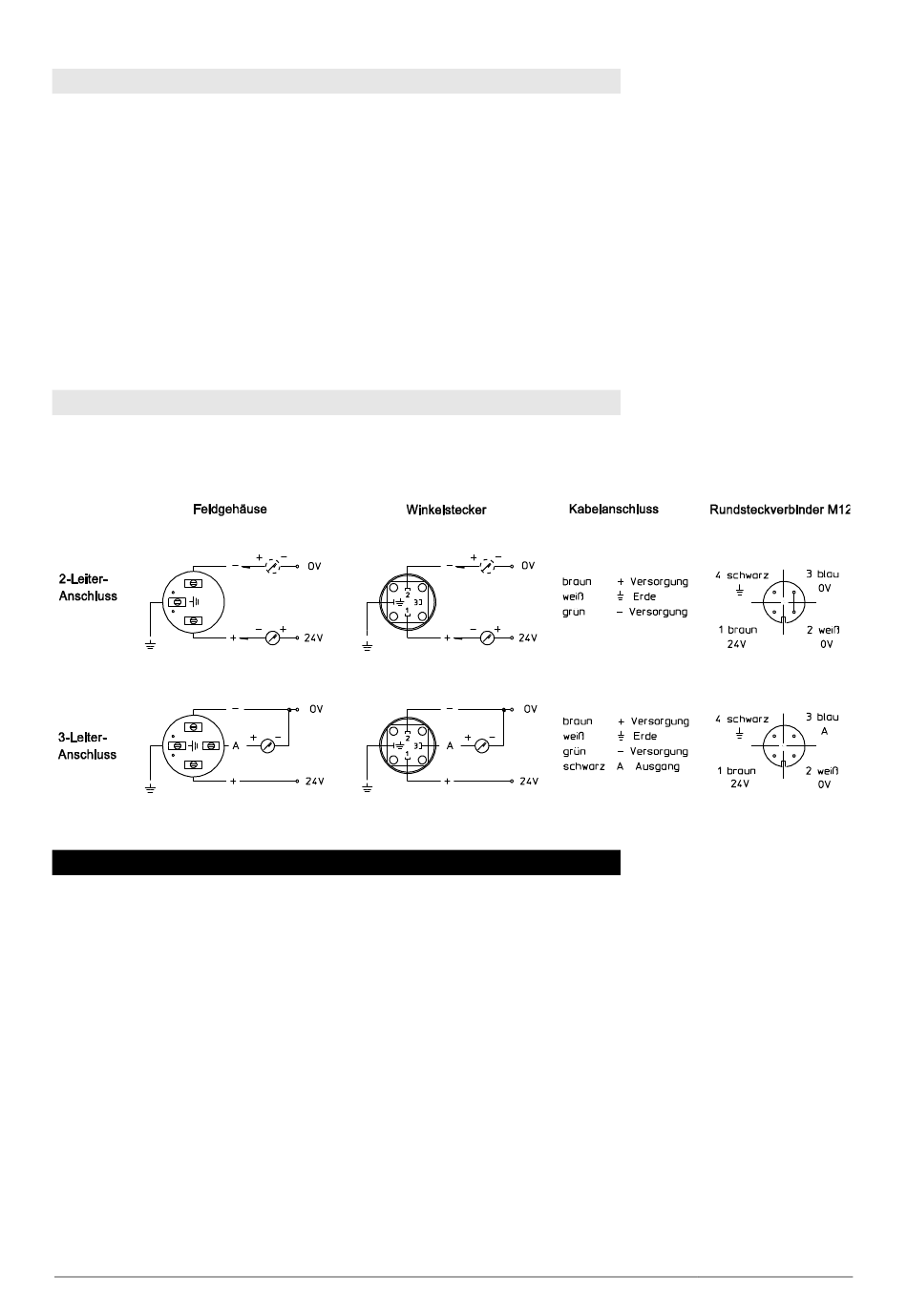

Abbildung 1: Varianten des elektrischen Anschlusses
Seite 3/5
