deutsch
3 Übersicht

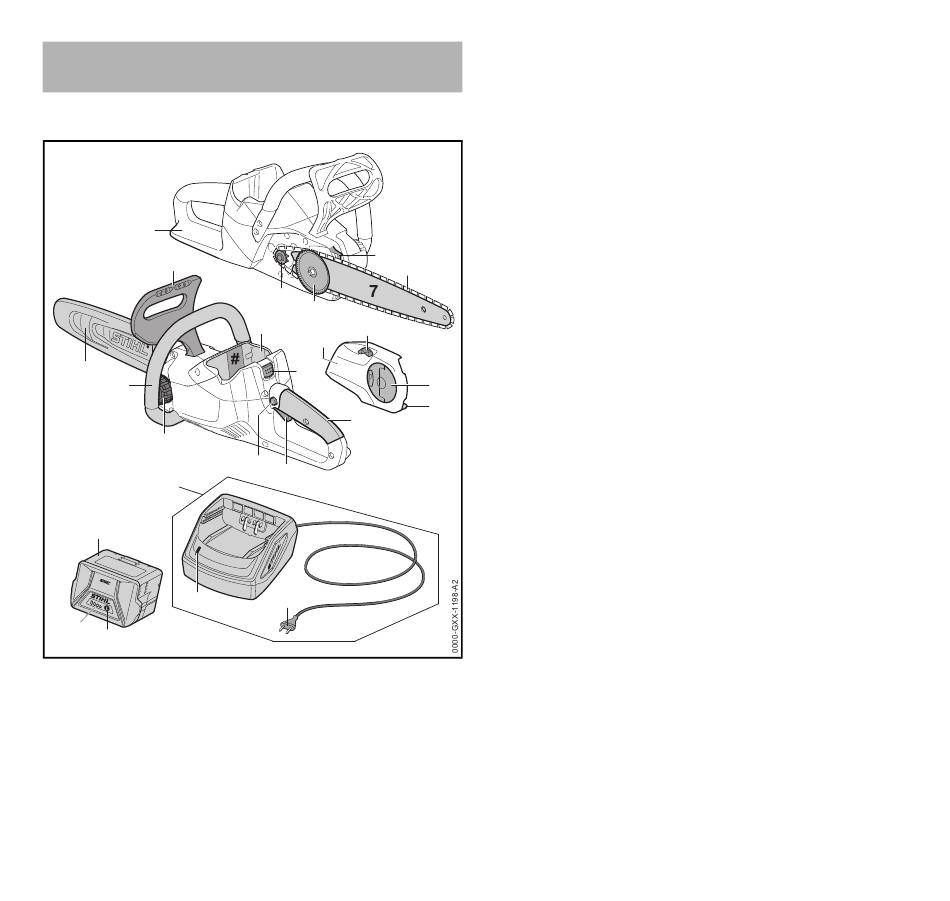

3.1 Motorsäge, Akku und Ladegerät
1
2
26
15
16
22
19
23
20
21
1 Hinterer Handschutz
Der hintere Handschutz schützt die rechte Hand vor
Kontakt mit einer abgeworfenen oder gerissenen
Sägekette.
4
5
6
3
4
14 9
8
13
12
17
18
24
25
2 Vorderer Handschutz
Der vordere Handschutz schützt die linke Hand vor
Kontakt mit der Sägekette, dient zum Einlegen der
Kettenbremse und löst bei einem Rückschlag die
Kettenbremse automatisch aus.
3 Kettenrad
Das Kettenrad treibt die Sägekette an.
4 Spannscheibe
Die Spannscheibe verschiebt die Führungsschiene und
spannt und entspannt dadurch die Sägekette.
5 Krallenanschlag
Der Krallenanschlag stützt während der Arbeit die
Motorsäge am Holz ab.
6 Sägekette
Die Sägekette schneidet das Holz.
7 Führungsschiene
10
Die Führungsschiene führt die Sägekette.
11
8 Kettenraddeckel
Der Kettenraddeckel deckt das Kettenrad ab und
befestigt die Führungsschiene an der Motorsäge.
9 Spannrad
Das Spannrad ermöglicht die Einstellung der
Kettenspannung.
10 Flügelmutter
Die Flügelmutter befestigt den Kettenraddeckel an der
Motorsäge.
11 Kettenfänger
Der Kettenfänger fängt eine abgeworfene oder
gerissene Sägekette auf.
12 Bedienungsgriff
Der Bedienungsgriff dient zum Bedienen, Halten und
Führen der Motorsäge.
13 Sperrhebel
Der Sperrhebel hält den Akku im Akku-Schacht.
14 Akku-Schacht
Der Akku-Schacht nimmt den Akku auf.
3 Übersicht
