Führungsschiene Und Sägekette Abbauen - Stihl MSA 120 C Gebrauchsanleitung

7 Motorsäge zusammenbauen
4

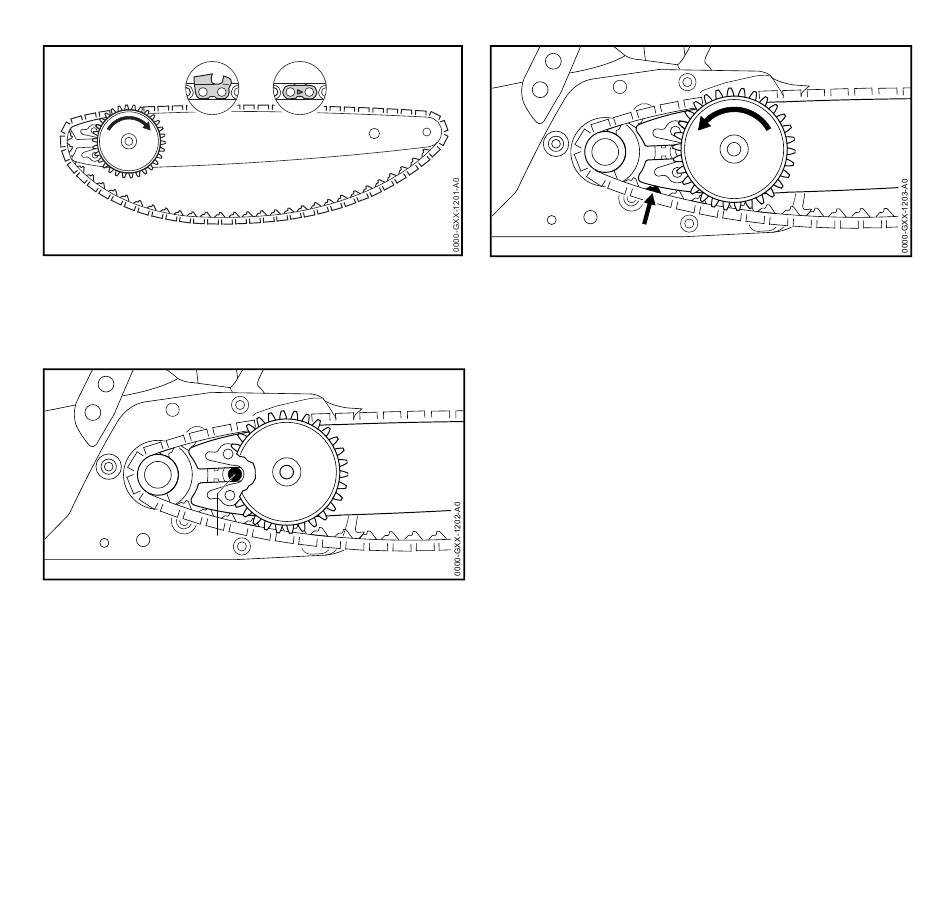

► Sägekette so in die Nut der Führungsschiene legen, dass
die Pfeile auf den Verbindungsgliedern der Sägekette auf
der Oberseite in Laufrichtung zeigen.
► Spannscheibe (4) bis zum Anschlag im Uhrzeigersinn
drehen.
2
3
► Führungsschiene mit Spannscheibe und Sägekette so auf
die Motorsäge setzen, dass folgende Bedingungen erfüllt
sind:
– Die Spannscheibe (4) zeigt Richtung Benutzer.
– Die Treibglieder der Sägekette sitzen in den Zähnen
des Kettenrades (2).
– Der Kopf der Schraube (3) sitzt im Langloch der
Führungsschiene (6).
0458-716-9621-C
6
4
► Kettenbremse lösen.
► Spannscheibe (4) so lange gegen den Uhrzeigersinn
drehen, bis die Sägekette an der Führungsschiene
anliegt. Dabei die Treibglieder der Sägekette in die Nut
der Führungsschiene führen.
Die Führungsschiene und die Sägekette liegen an der
Motorsäge an.
► Kettenraddeckel so an die Motorsäge anlegen, dass er
bündig mit der Motorsäge ist.
► Falls der Kettenraddeckel nicht bündig mit der Motorsäge
ist: Spannrad verdrehen und Kettenraddeckel erneut
anlegen.
Die Zähne des Spannrads greifen in die Zähne der
Spannscheibe.
► Flügelmutter so lange im Uhrzeigersinn drehen, bis der
Kettenraddeckel fest an der Motorsäge sitzt.
► Griff der Flügelmutter zuklappen.
7.1.2 Führungsschiene und Sägekette abbauen
► Motorsäge ausschalten, Kettenbremse einlegen und Akku
herausnehmen.
► Griff der Flügelmutter aufklappen.
► Flügelmutter so lange gegen den Uhrzeigersinn drehen,
bis der Kettenraddeckel abgenommen werden kann.
► Kettenraddeckel abnehmen.
► Spannscheibe bis zum Anschlag im Uhrzeigersinn
drehen.
Die Sägekette ist entspannt.
► Führungsschiene und Sägekette abnehmen.
