Sommario; Motosega, Batteria E Caricabatteria - Stihl MSA 120 C Gebrauchsanleitung

3 Sommario

3 Sommario
3.1

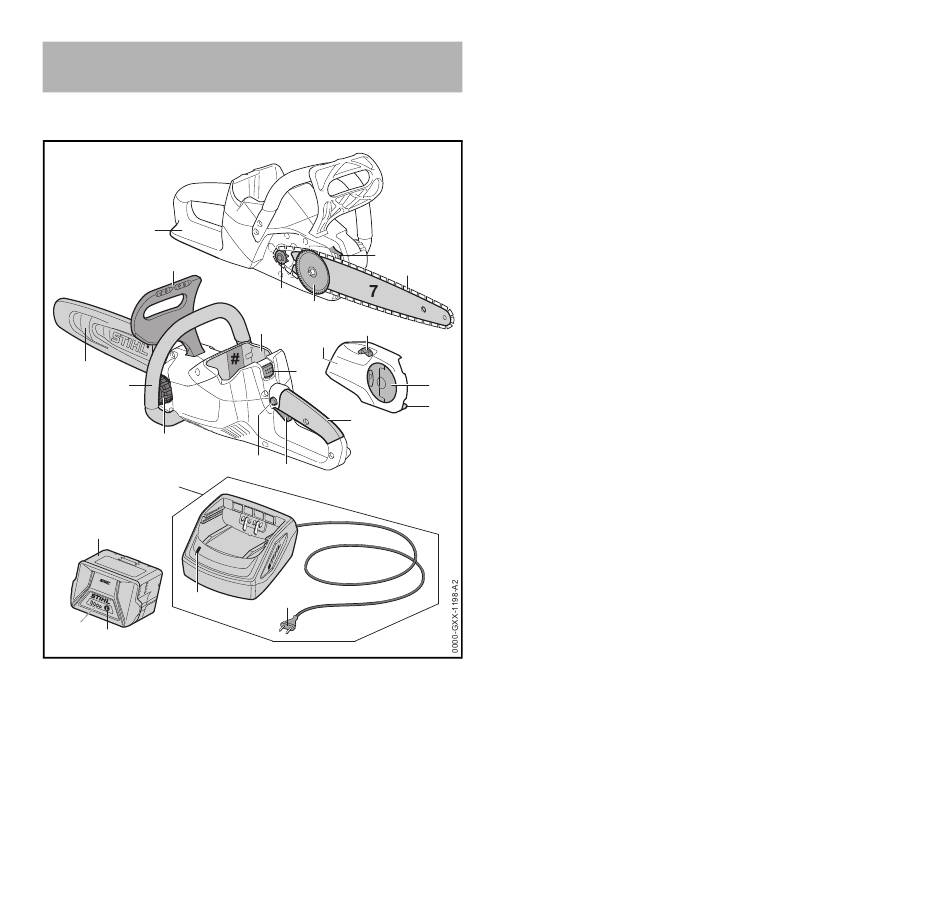

Motosega, batteria e caricabatteria

1
2
26
15
16
22
19
23
20
21
1 Scudo posteriore di protezione mano
Lo scudo posteriore di protezione mano protegge la
mano destra dal contatto con una catena della sega
scaricata o incrinata.
0458-716-9621-C
5
6
3
4
14 9
8
13
12
17
18
24
25
2 Scudo anteriore di protezione mano
Lo scudo anteriore di protezione mano protegge la mano
sinistra dal contatto con la catena della sega, serve per
inserire il freno della catena e fa scattare il freno
automaticamente in caso di contraccolpo.
3 Rocchetto catena
Il rocchetto catena aziona la catena della sega.
4 Disco tenditore
Il disco tenditore sposta la spranga di guida e tende o
allenta la catena della sega.
5 Artiglio
L'artiglio sostiene la motosega sul tronco durante il
lavoro.
6 Catena della sega
La catena della sega taglia il legno.
7 Spranga di guida
10
La spranga di guida guida la catena della sega.
11
8 Coperchio rocchetto catena
Il coperchio rocchetto catena copre il rocchetto catena e
fissa la spranga di guida alla motosega.
9 Ruota tendicatena
La ruota tendicatena consente di regolare la tensione
della catena.
10 Dado ad alette
Il dado ad alette fissa il coperchio del rocchetto catena
alla motosega.
11 Perno recupero catena
Il perno per recupero catena consente di recuperare una
catena scaricata o incrinata.
12 Impugnatura di comando
L'impugnatura di comando serve per controllare,
sostenere e guidare la motosega.
13 Leva di bloccaggio
La leva di bloccaggio mantiene la batteria nel vano.
14 Vano batteria
Il vano batteria accoglie la batteria.
italiano
149
