Stihl MSA 120 C Gebrauchsanleitung Seite 216

Nederlands
1
3

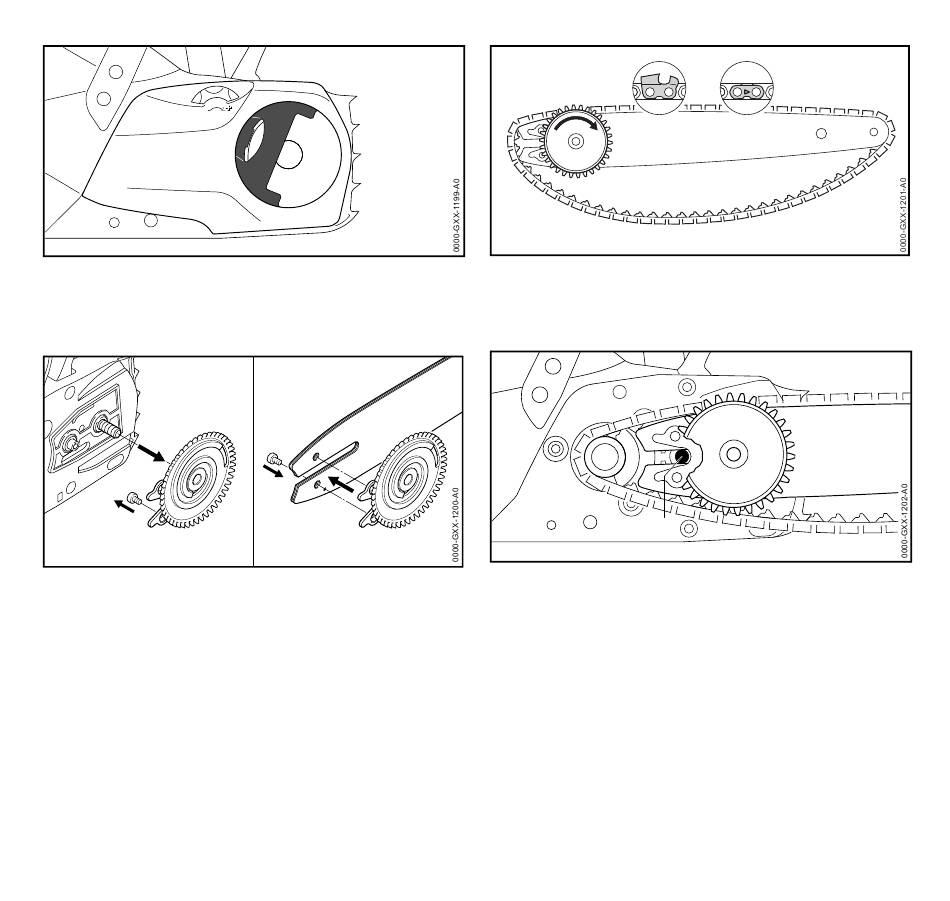

► Greep (1) van de vleugelmoer (2) omhoog klappen.
► Vleugelmoer (2) zo lang linksom draaien tot het
kettingtandwieldeksel (3) kan worden weggenomen.
► Kettingtandwieldeksel (3) wegnemen.
5
4
► Spanring (4) wegnemen.
► Bout (5) losdraaien.
► Zaagblad (6) zo op de spanring (4) leggen dat beide
tappen van de spanring (4) in de boringen van het
zaagblad zitten.
De oriëntering van het zaagblad (6) speelt geen rol. De
opdruk op het zaagblad kan ook ondersteboven staan.
► Bout (5) aanbrengen en vastdraaien.
214
2
6
5
4
4
► Zaagketting zo in de groef van het zaagblad leggen, dat
de pijlen op de verbindingsschakels van de zaagketting
aan de bovenzijde in de draairichting zijn gericht.
► Spanring (4) tot aan de aanslag rechtsom draaien.
2
3
► Zaagblad met spanring en zaagketting zo op de
motorzaag plaatsen dat aan de volgende voorwaarden
wordt voldaan:
– De spanring (4) is naar de gebruiker gericht.
– De aandrijfschakels van de zaagketting vallen in de
tanden van het kettingtandwiel (2).
– De kop van de bout (3) valt in het sleufgat van het
zaagblad (6).
7 Motorzaag completeren
6
4
0458-716-9621-C
