11 Contrôle de la tronçonneuse et de la batterie
► Si la profondeur des traces d'usure dépasse la cote
a = 0,5 mm : ne pas utiliser la tronçonneuse, mais
consulter un revendeur spécialisé STIHL.
Le pignon doit être remplacé.

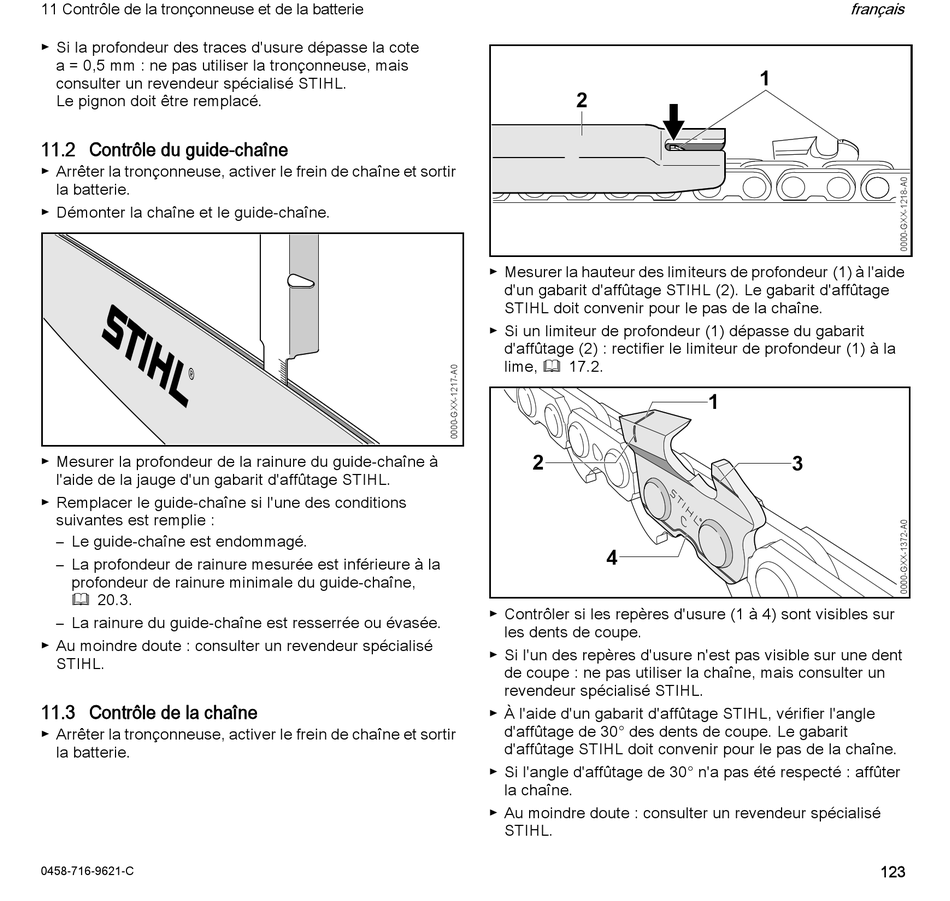

11.2 Contrôle du guide-chaîne
► Arrêter la tronçonneuse, activer le frein de chaîne et sortir
la batterie.
► Démonter la chaîne et le guide-chaîne.
► Mesurer la profondeur de la rainure du guide-chaîne à
l'aide de la jauge d'un gabarit d'affûtage STIHL.
► Remplacer le guide-chaîne si l'une des conditions
suivantes est remplie :
– Le guide-chaîne est endommagé.
– La profondeur de rainure mesurée est inférieure à la
profondeur de rainure minimale du guide-chaîne,
@ 20.3.
– La rainure du guide-chaîne est resserrée ou évasée.
► Au moindre doute : consulter un revendeur spécialisé
STIHL.
11.3 Contrôle de la chaîne
► Arrêter la tronçonneuse, activer le frein de chaîne et sortir
la batterie.
0458-716-9621-C
2
► Mesurer la hauteur des limiteurs de profondeur (1) à l'aide
d'un gabarit d'affûtage STIHL (2). Le gabarit d'affûtage
STIHL doit convenir pour le pas de la chaîne.
► Si un limiteur de profondeur (1) dépasse du gabarit
d'affûtage (2) : rectifier le limiteur de profondeur (1) à la
lime, @ 17.2.
2
4
► Contrôler si les repères d'usure (1 à 4) sont visibles sur
les dents de coupe.
► Si l'un des repères d'usure n'est pas visible sur une dent
de coupe : ne pas utiliser la chaîne, mais consulter un
revendeur spécialisé STIHL.
► À l'aide d'un gabarit d'affûtage STIHL, vérifier l'angle
d'affûtage de 30° des dents de coupe. Le gabarit
d'affûtage STIHL doit convenir pour le pas de la chaîne.
► Si l'angle d'affûtage de 30° n'a pas été respecté : affûter
la chaîne.
► Au moindre doute : consulter un revendeur spécialisé
STIHL.
français
1
1
3
123
