3 Übersicht
3 Übersicht

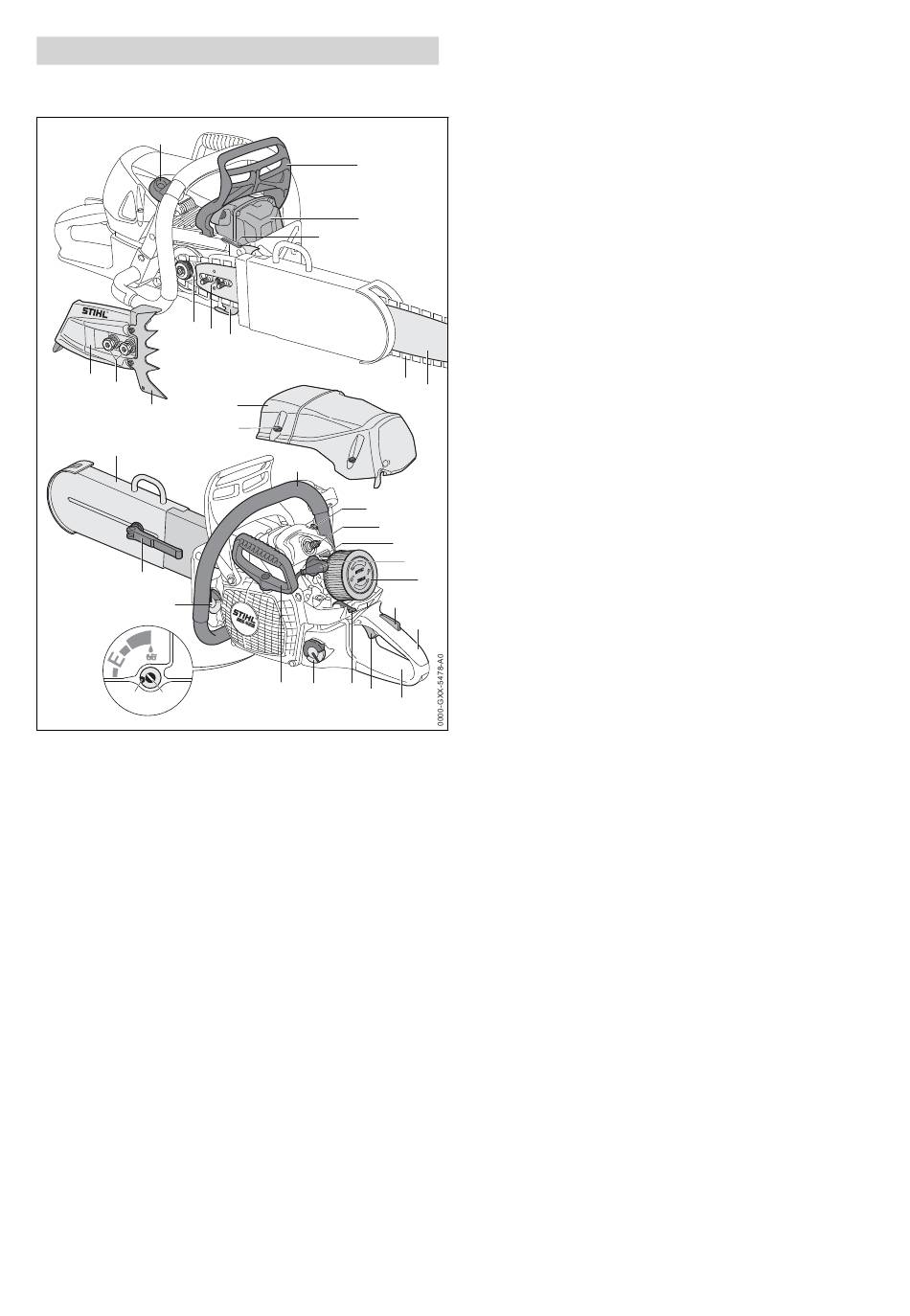

3.1 Motorsäge
1
8
7
9 10
11
31
30
29
28 27
1 Werkzeughalter
Der Werkzeughalter nimmt den Kombischlüs‐
sel auf.
2 Vorderer Handschutz
Der vordere Handschutz schützt die linke
Hand vor Kontakt mit der Sägekette, dient
zum Einlegen der Kettenbremse und löst bei
einem Rückschlag die Kettenbremse automa‐
tisch aus.
3 Schalldämpfer
Der Schalldämpfer vermindert die Schallemis‐
sion der Motorsäge.
4 Führungsschiene
Die Führungsschiene führt die Sägekette.
5 Sägekette
Die Sägekette schneidet das Holz.
6 Kettenfänger
Der Kettenfänger fängt eine abgeworfene
oder gerissene Sägekette auf.
7 Spannschraube
Die Spannschraube dient zum Einstellen der
Kettenspannung.
0458-787-7521-B.VA0.M20.
2
3
#
6
12
13
14
15
16
20
26 25 24
23
8 Kettenrad
Das Kettenrad treibt die Sägekette an.
9 Kettenraddeckel
Der Kettenraddeckel deckt das Kettenrad ab
und befestigt die Führungsschiene an der
Motorsäge.
10 Muttern
Die Muttern befestigen den Kettenraddeckel
an der Motorsäge.
11 Krallenanschlag
Der Krallenanschlag stützt während der
Arbeit die Motorsäge am Holz ab.
12 Haube
Die Haube deckt den Motor ab.
5
4
13 Haubenverschluss
Der Haubenverschluss befestigt die Haube
an der Motorsäge.
14 Griffrohr
Das Griffrohr dient zum Halten, Führen und
Tragen der Motorsäge.
15 Dekompressionsventil
17
18
Das Dekompressionsventil erleichtert das
19
Starten des Motors.
16 Zündkerze
21
Die Zündkerze entzündet das Kraftstoff-Luft-
Gemisch im Motor.
17 Schieber
22
Der Schieber dient zum Einstellen des Som‐
merbetriebs oder des Winterbetriebs.
18 Zündkerzenstecker
Der Zündkerzenstecker verbindet die Zündlei‐
tung mit der Zündkerze.
19 Luftfilter
Der Luftfilter filtert die vom Motor angesaugte
Luft.
20 Gashebelsperre
Die Gashebelsperre dient zum Entsperren
des Gashebels.
21 Bedienungsgriff
Der Bedienungsgriff dient zum Bedienen, Hal‐
ten und Führen der Motorsäge.
22 Hinterer Handschutz
Der hintere Handschutz schützt die rechte
Hand vor Kontakt mit einer abgeworfenen
oder gerissenen Sägekette.
23 Gashebel
Der Gashebel dient zum Beschleunigen des
Motors.
deutsch
3
