5.1.3
Software "SensorWin"
Über die Software können Werte
abgelesen werden und
Messparameter konfiguriert werden.
2
Befestigungsgewinde (M5) für frontseitige Montage des
Pyrometers
3
Betriebszustand-LED zur Kontrolle der Betriebsbereitschaft
4
Anschluss mit Anschlussstecker zur Stromversorgung und zum
Datentransfer an den PC
5
Halteschiene zur Montage des Pyrometers mit einem optionalen
Haltewinkel oder Kugelgelenk

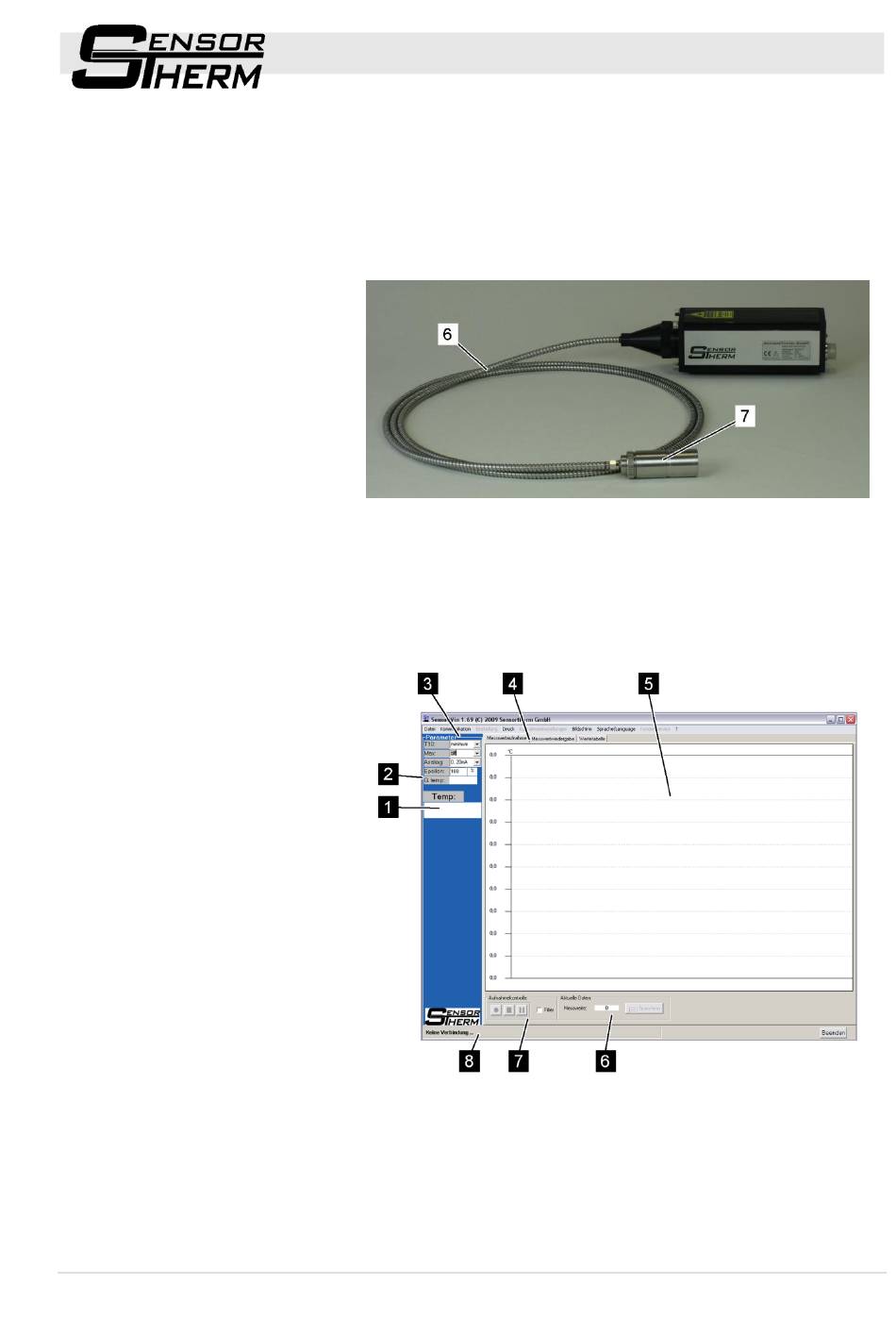

Abb. 10: Pyrometer mit Lichtleiter
6
Lichtleiterkabel zur Übertragung des Fotostroms an das
Pyrometer
7
Fokussierbares Objektiv zum Einstellen der Messentfernung
Abb. 11: Hauptbildschirm Software "SensorWin"
1
Anzeige der momentan gemessenen Temperatur
2
Anzeige der aktuellen Gehäuseinnentemperatur des Pyrometers
3
Einstellbare Parameter für die laufende Messung
METIS HS09 / HI16 / HI18 / HI21 Pyrometer
Aufbau und Funktion
21
