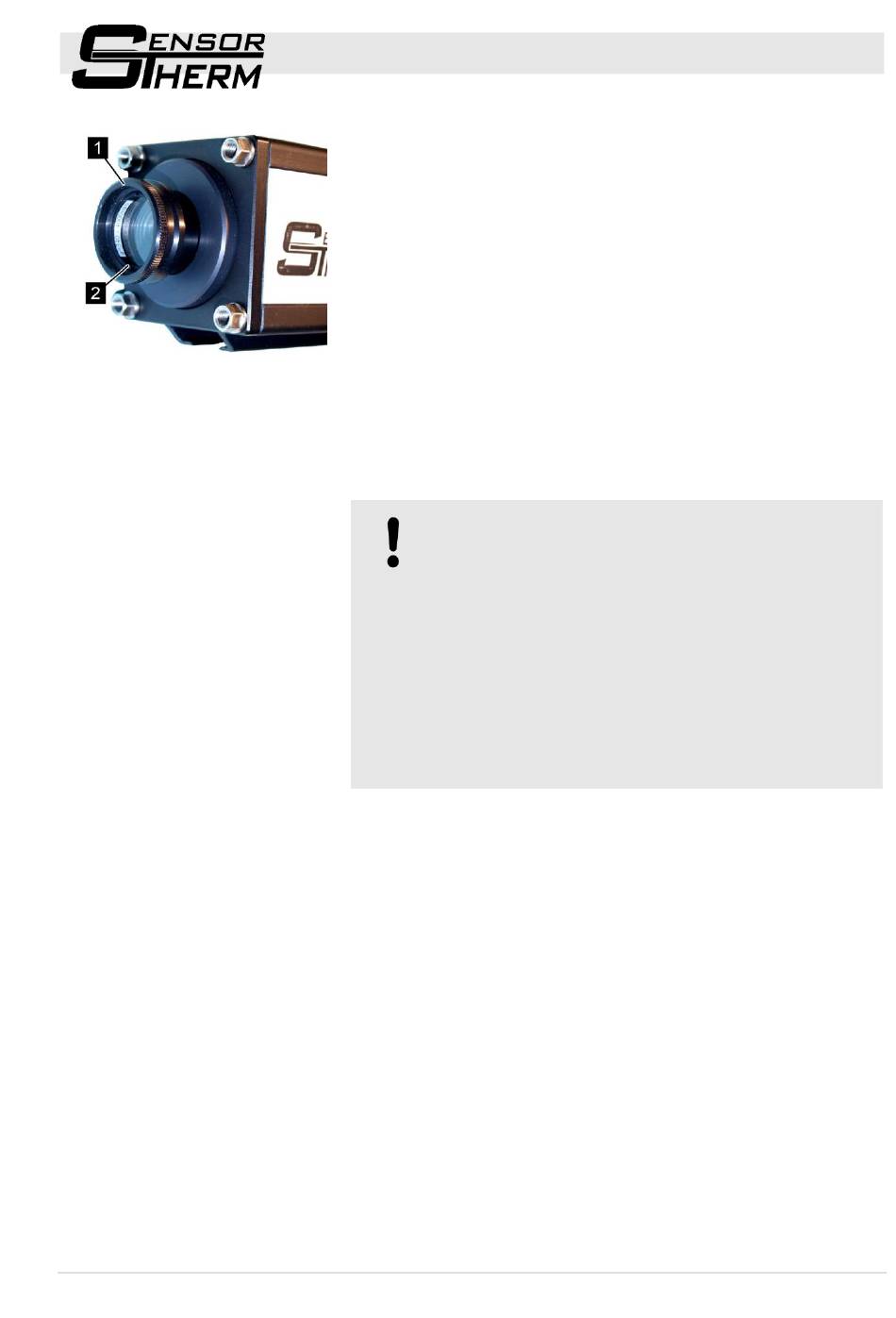

Abb. 27: Objektivlinse wechseln

8.2 Objektivlinse bei Pyrometern mit Lichtleiter wechseln (nur OL25)

1.  Den Objektivstellring (Abb. 27/1) festhalten und den
Objektivinnenring (Abb. 27/2) mit einer Spreizzange
herausdrehen.
2.  Die richtige Lage des unter der Objektivlinse liegenden O-Ringes
in der Nut beachten und evtl. ersetzen.
3.  Die neue Objektivlinse einsetzen und mit Hilfe des
Objektivinnenrings eindrehen.
HINWEIS!
Beschädigung des Pyrometers durch Fremdkörper
und Schmutz!
Durch das Eindringen von Fremdkörpern und Schmutz in
das Objektiv beim Wechsel der Objektivlinse kann das
Pyrometer beschädigt werden und falsche
Messergebnisse liefern.
- Arbeiten in weitgehend schmutzfreier Umgebung
durchführen.
- Darauf achten, dass keine Fremdkörper oder
Schmutz in das Objektiv gelangen.
Die Objektivlinse der Pyrometer kann für unterschiedliche
Messaufgaben gewechselt werden.
Personal:
Schutzausrüstung:
Sonderwerkzeug:
Die Objektivlinse wie folgt wechseln:
METIS HS09 / HI16 / HI18 / HI21 Pyrometer
Objektivlinse wechseln

Fachpersonal

Arbeitsschutzkleidung

Sicherheitsschuhe

Spreizzange
