Pins an Digitalschnittstelle mit
mehreren Geräten anschließen

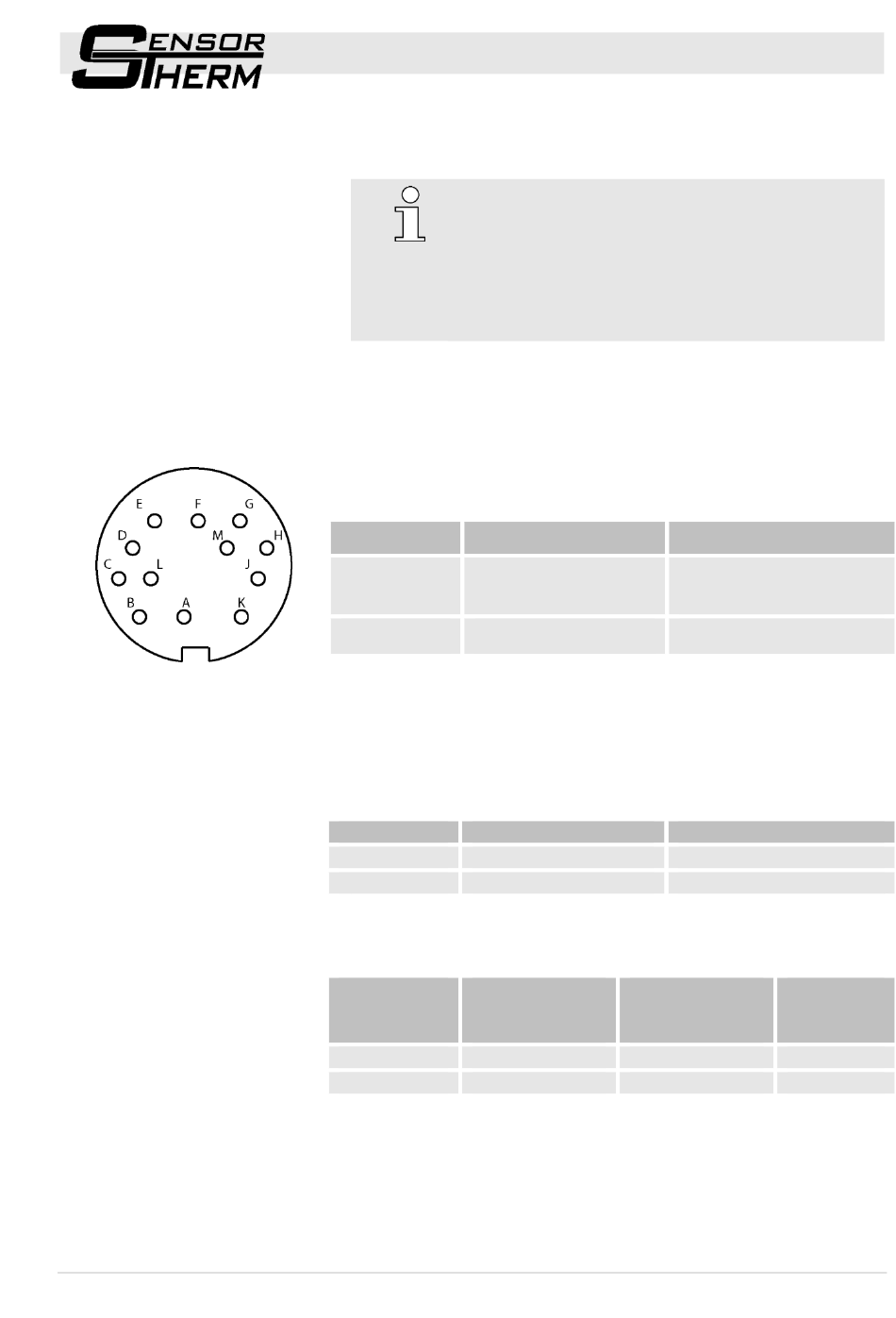

Abb. 19:Stecker-Anschlussstecker
des Pyrometers
Installation und Erstinbetriebnahme
Personal:
Es können weitere Pyrometern (maximal 32) über eine
Busleitung an einen Rechner angeschlossen werden
(Gerätekette). Zur Vermeidung von Signalreflexionen
durch lange Leitungen werden die Signalleitungen der
Busteilnehmer im Daisy-Chain-Verfahren miteinander
verbunden. Der Rechner, der die Daten empfängt,
wird hierbei als Master bezeichnet.
Zum Anschluss der Digitalschnittstelle wie folgt vorgehen:
1. Die Anschlüsse des Pyrometers eines jeden Busteilnehmers
entsprechend der nachfolgenden Tabelle über je eine Busleitung
mit dem Anschluss des Masters verbinden:
Stecker-Pin
Farbe der Kabelader
G
Rot
M
Orange
2. Die Anschlüsse des ersten Pyrometers der Gerätekette
entsprechend der nachfolgenden Tabelle mit den
Signalanschlüssen des Masters verbinden:
Stecker-Pin
Farbe der Kabelader
F
Schwarz
C
Violett
3. Die Anschlüsse weiterer Pyrometer entsprechend der
nachfolgenden Tabelle mit den Adern des vorhergehenden Geräts
verbinden:
Stecker-Pin
Farbe der
(Gerät n)
Kabelader
(Gerät n)
D
Grau/Rosa
E
Rot/Blau
4. Für einen reflektionsfreien Betrieb die Anschlüsse des letzten
Pyrometers in der Gerätekette entsprechend der nachfolgenden
Tabelle mit einem 120-Ω-Abschlusswiderstand überbrücken:
METIS HS09 / HI16 / HI18 / HI21 Pyrometer
Elektrofachkraft
Farbe der
Kabelader
(Gerät n+1)
Schwarz
Violett
Anschlüsse Master
GND (Masse der
Signalschnittstelle)
Kabelschirm
Anschlüsse Master
Signalanschluss B1
Signalanschluss A1
Stecker-Pin
(Gerät n+1)
F
C
